Описание
KQ-130FIt основан на чипе перевозчика независимо разработанный нашей компанией. в один ряд production9Zero-Crossing несущей модуль приемопередатчика данных с небольшим размером и высокой производительностью. специально разработано for220vкоммуникация, сильное помехи, сильное затухание, требования к дальнему расстоянию в окружающей среде, экономически эффективный модуль перевозчика специально разработан и разработан для надежной передачи данных. KQ-130 модуль FCarrierВключая носитель, сцепление, фильтрация волн, защита от молнииИ многие другие сложные периферийные схемы. Пользователи должны предоставить толькоSingle5VPower питания,Две сигнальные линии(TX, RX) После подключения одночипового микрокомпьютера,Через два модуля прямого подключения 220В(Без линии огня, нулевой линии), обеспечение передачи и получения данных носителем питания image485. модуль FCarrier KQ-130 подходит для чтения счетчиков, уличного фонаря, уличного дома, управления огнем, управления зданием и других приложений, требующих линий питания для передачи данных.Расстояние транспортировки reachable1.5Km。
Все компоненты, используемые во всех модулях нашей компании, заказаны или подгоняются в партии отечественными фабриками или зарубежными агентами. пользователи уже используют 12 лет, могут полностью гарантировать качество. многие единицы, использующие Наш модуль, прошли проверку китайской школы электротехники. разрешение на доступ 。 некоторые единицы даже получили его. CEEqual certification 。
Наши компании skq-130 FSeries нулевые переходящие модули трансивера данных несущей являются несущими модулями, основанными на нулевой модуляции и демодуляции. способность анти-помех, расстояние передачи гораздо лучше, чем так называемый модуль нулевого перехода на многих рынках.
Один, KQ-130 FSeries производительность:
1.IntegrationKQ-330FCarrier платы модуля и периферийной цепи, никаких других соединительных элементов не требуется. прямое подключение 220В переменного тока размер внешней стороны is53× 38× 17миллиметр (l× d× h), однорядные иглы извлечения (см. Рис. Ниже). 1. 2Foot joint220VAC блок питания без направления (1 фут, 2 фута spacing2x0.1дюйм), 2 фута, 3 фута spacing1.1дюйм, расстояние между оставшимися feet0.1дюймов.
2.Рабочая частота 120 ~ 135 кГц, интерфейс baud rate9600bps.
3. Максимальная длина непрерывной передачи кадра ≤252Bytes, длина непрерывной передачи кадра from1reach252User Definition, модули не отправляют избыточные данные
4. Чувствительность приема ≤1 мВ
5. Ингибирование экстрабананда ≥ 60 дБ
6. Полоса пропускания ≤10 кГц
7.Сопротивление изоляции500 V≥500 мΩ
8.Источник питания: DC + 5 В при получении: ≤11 мА при отправке≤230mA
9. Сопротивление изоляции частоты питания: acyesgndмежду 3000 в 1 мин тест без поломки, ток без утечки.
10.Сопротивление удару молнии: Защита управления intraplatetvs, выбор материала из платы проводки к компонентам основан на широкой температуре., высоковольтное сопротивление, ударопрочность высокого давления.
11. Рабочая температура:-25 ℃ ~ 70 ℃ humidity≤90 %
1 P-AC: 220VAC провод напряжения (или нулевая линия)
Американская классификация проводов 2р-AC: 220 VZero линия переменного напряжения (или линия огня)
3 P-+ 5 V: + 5 VSending блок питания (210mA), в случае, если данные получены по отдельности, он может быть приостановлено для того, чтобы снизить потребление энергии.
4 P-GND: наземный провод цифровой цепи
5 предмет в партии-+ 5 V: + 5 VWorking power supply11mA, Минимальное рабочее напряжение Доступно 3.3vно не рекомендуется
6 пар в комплекте-RX: TTLlevel, ввод данных носителя, подключение с одним чипом computerTXD
7 P-TX: TTLlevel, несущая передача данных, подключение с одним чипом computerxd
8 P-Режим: выбор режима, подвешивание или подключение 5vдля высокого уровня, Заземление до низкого уровня
9 P-NC/RST: снижение ступни (низкий уровень эффективности) использование при часто переключающихся режимах на работе. Эта функция не требуется., штырь должен быть подвешен

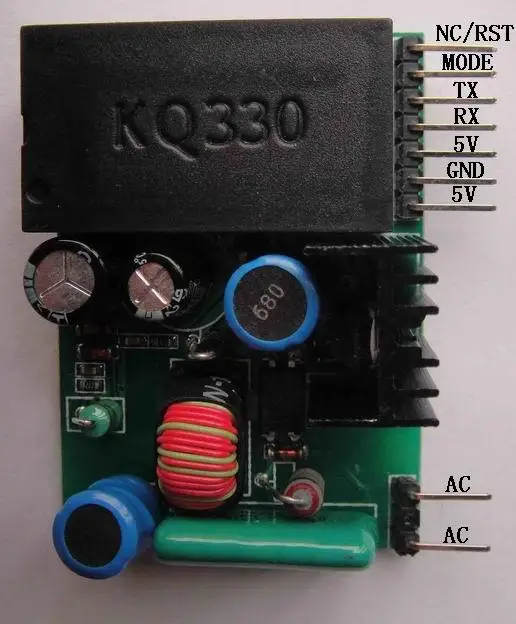

KQ-130FМодуль приемопередатчика данных носителя питания фотографии:
KQ-130FСхема соединения между силовой несущей модуль приемопередатчика данных и одночиповым микрокомпьютером:
KQ-130FМодуль приемопередатчика данных и схема подключения Microcomputer9needleRS232Port:
Трехфазная Соединительная схема (через соединение емкости: простая экономия затрат):
Трехфазная трехмодульная контрольная схема передачи (трехмодульный подход: нет никакой связи между фазами и никаких помех сигнала не будет наложен.):

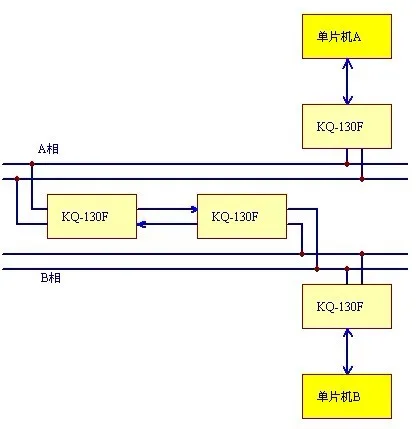

Трехфазная схема передачи данных: (только inMODE = 0 времени, FitKQ-130FModule использования)
KQ-130FTransmission расстояние RatioKQ-100E, KQ-100KIt много посылаемый на более дальнее расстояние. Это наша компания. KQ-100E, KQ-100KUpdated продукты, оптимизированный на основе модулей,Дальность передачи также значительно увеличена.。 Вы можете связываться со следующим адресом, см. Следующие товары о модуле несущей мощности нашей компании (Post-copy Paste Browse):
Http://auto.yidaba.com/jsqy/40081.shtml
("Применение модуля связи перевозчика в удаленной измерительной системе чтения", цит from2006year6month21day электронный запрос networkKQ-100User опыт серии продуктов)
Http://www.dzsc.com/data/html/2011-8-18/92862_2.html
("Be based onGPSDesign электронной системы автобусной станции", cite from2011year 8month18mr. Оптика Nikko имеет к этому отношение. KQ-100User опыт серийных продуктов)
Http://www.docin.com/p-64949479.html
("KQ-100KModule in220vприменение Высоковольтная линия системы связи" Electronic электронный компонент и устройства применения 》 2008Year end9stage)
Http://www.kq100.com/kq100l.pdf
("Применение энергоносителя в системе контроля электросети в сельском хозяйстве" Agricultural исследования в области сельского хозяйства 》 2010year 9month)
Http://www.kq100.com/kq100.pdf
("Be based onFSK-KQ100 дизайн цепи связи низкого напряжения для модуля" Journal of Shenyang Institute of Engineering (Natural Science Edition) 》 2006year 1 месяц)
Http://www.kq100.com/kq100e1.pdf
("Схема дистанционного управления переключателем управления и защиты с помощью модуля носителя питания"《 Низкого напряжения электрического оборудования 》2010year23stage)
