Описание
Купол Сращивание оптического волокна корпус, 24-144 Ядер Оптического волокна Соединительная коробка
Закрытие соединения оптического волокна купола GPJM5-RS использовано в воздушных, настен-устанавливая применениях, для прям-через и разветвляя соединения кабеля волокна. Закрытие имеет пять входных портов на конце (четыре круглых порта и один овальный порт). Корпус изделия изготовлен из АБС-пластика. Оболочка и основание уплотнены нажатием силиконовой резины с выделенным зажимом. Входные порты герметичны термоусаживаемой трубкой. Затворы можно открыть снова после герметизации, повторно использовать без изменения уплотнительного материала.
Необходимые инструменты:
(1) Взрывная горелка или сварочный пистолет
(2) видела
(3) минус отвертка
(4) крестообразная отвертка
(5) плоскогубцы
(6) скруббер
Отображение необходимых серийных сборок и инструментов
Последовательный сборки
Инструменты для самостоятельной установки
Установка шаги:

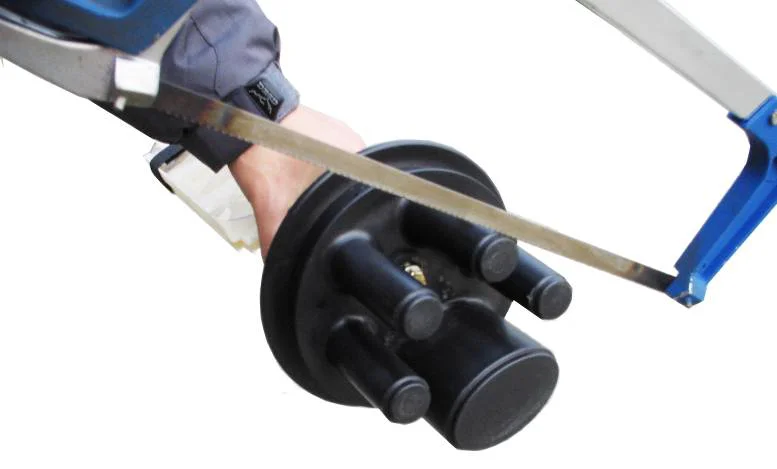

(1) видел входные порты по мере необходимости.
(2) обмотайте кабель как требование установки, и положите Термоусаживаемую трубку.

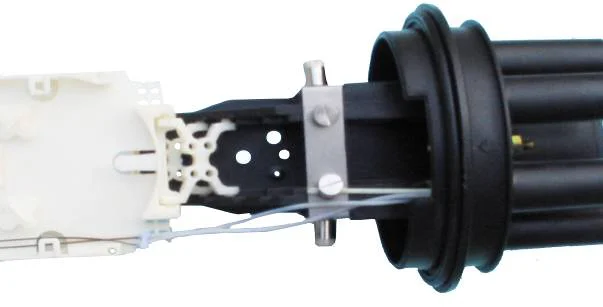

(3) проникайте разделенный кабель к кронштейну через входные порты., зафиксируйте Усиленный провод провода кабеля на кронштейне отверткой.
(4) Зафиксируйте волокна на входной части лоток для сращивания нейлоновыми завязками.

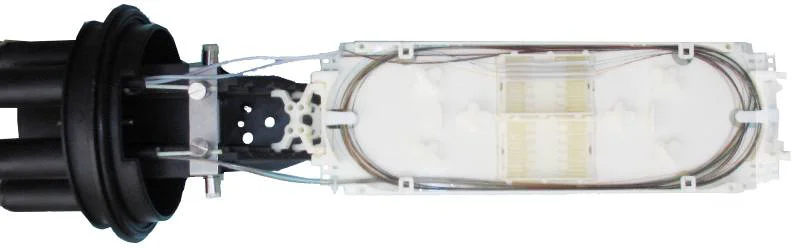

(5) Положите Оптическое волокно на лоток для сращивания после сращивания и сделайте заметку.
(6) Наденьте пылезащитный колпачок лоток для сращивания.
(7) уплотнение кабеля и основания: Очистите входные порты см и кабель длиной 10 см скруббер.
(8) отполируйте кабель и входные порты, которые должны нагреваться абразивной бумагой. Протрите пыль, оставшуюся после шлифовки.
(9) связанный и даже термоусадочная часть с алюминиевой бумагой, чтобы избежать ожога, вызванного высокой температурой взрывной горелки.
(10) Поставьте Термоусаживаемую трубку на входные порты, затем Нагрейте доменной горелкой и прекратите нагревание после затяжки. Пусть будет прохладно естественно.
(11) использование веток фолк: при нагревании овального входного порта, folking термоусаживаемой трубки, чтобы отделить два кабеля и нагревать его следует описанным выше шагам.
(12) Уплотнение: Используйте Чистый скруббер, чтобы очистить основание, часть, чтобы положить Силиконовое резиновое кольцо и силиконовое резиновое кольцо, затем, положите Силиконовое резиновое кольцо на.
(14) Поставьте бочку на основание.
(15) Поставьте на зажим, запустите колесо обозрения, чтобы зафиксировать основание и бочку.
(16) при установке Зафиксируйте висячий крючок как показано.
I. воздушная подвеска
Ii. настенное крепление
Транспортировки и хранения
1 посылка этого продукта адаптируется к любым транспортным путям. Избегайте столкновения, падения, прямого душа дождя и снега и инсоляции.
(2) храните продукт в сухом и сухом магазине, без коррозионного газа.
(3) Диапазон температур хранения:-40 ℃ ~ + 60 ℃
