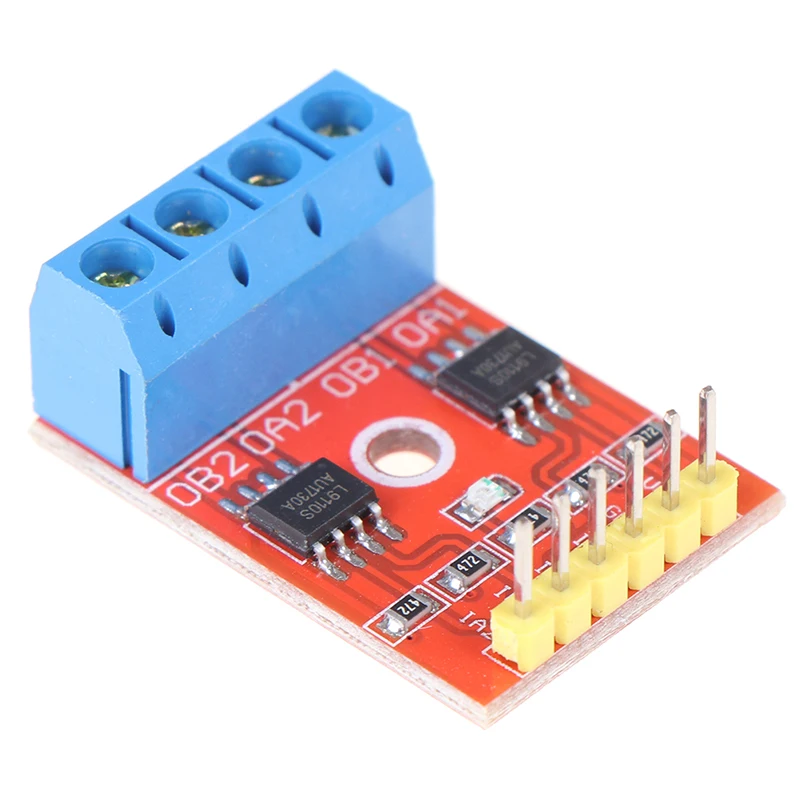

L9110S двойной DC шаговый двигатель драйвер контроллер модуль pwm h-мост для Arduino

Описание

100% новый и высококачественный

Двигатель привода двойной L9110S чип

Напряжение питания: 2,5-12 В

Подходящий диапазон: Рабочее напряжение от 2,5 до 12 В, максимальный рабочий ток составляет 0.8A

Он может управлять 2 работающая на постоянном токе от машины в одно и то же время, или 1 шт. двухфазный 4-провод шаговый двигатель

Размер печатной платы: прибл. 2,8x2,1 см/1,1x0,83 дюйма (ультрамаленький объем, легко собрать)

Он имеет фиксированные монтажные отверстия, и диаметр 3 мм

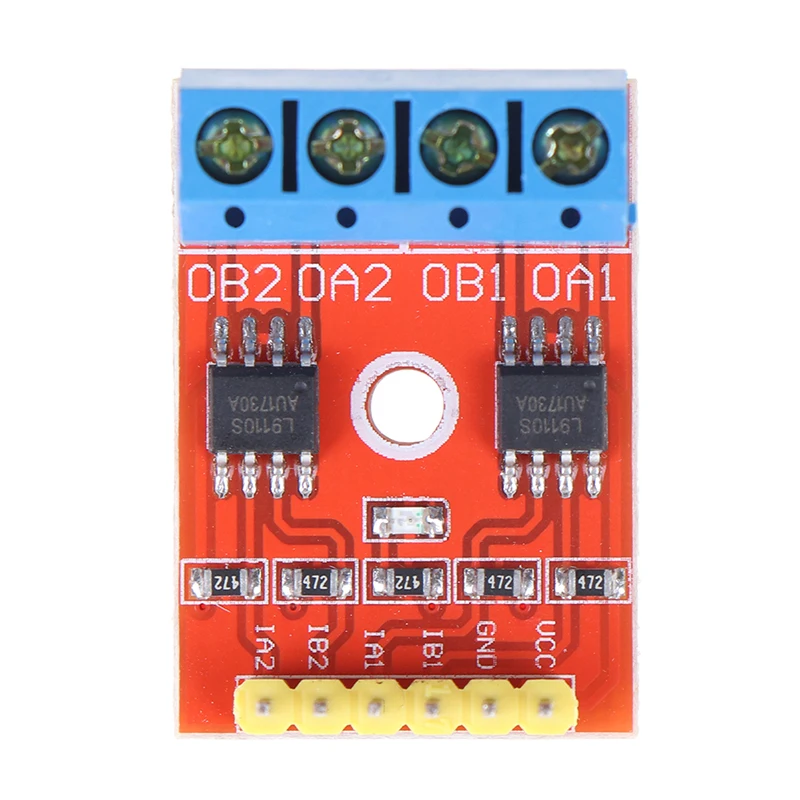

Модуль портов Спецификация:

6 шт. желтые булавки:
VCC -- 2,5 V-12 V Напряжение
GND -- заземление
IA1-singlechip порт ввода-вывода
IB1 -- singlechip IO порт
IA2 -- singlechip IO порт
IB2 -- singlechip IO порт

4 шт. синие порты:
OA1 OB1 соединяет 2 шт штифты двигателя постоянного тока, без направления
OA2 OB2 соединительные 2 шт булавки двигателя постоянного тока, без направления

Модуль инструкции по уходу за изделием
Индикатор питания включен, если вы подключаете VCC и GND
IA1 вход высокого уровня, 1A1 Вход низкого уровня, (OA1, OB1) Мотор corotates
IA1 вход низкий уровень, 1A1 вход высокий уровень, (OA1, OB1) двигатель реверсы
IA2 вход высокого уровня, IA2 Вход низкого уровня, (OA2, OB2) Мотор corotates
IA2 вход низкий уровень, IA2 вход высокий уровень, (OA2, OB2) двигатель реверсы

Посылка включает в себя:

1 модуль драйвера двигателя
