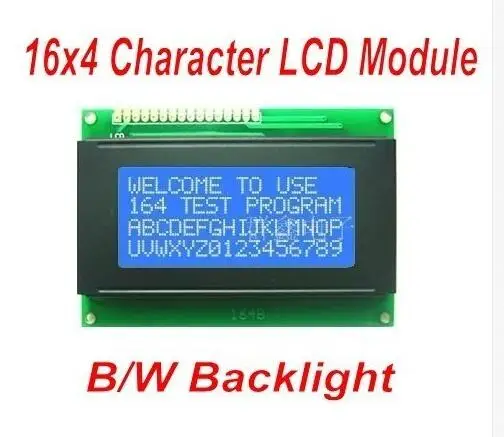

Lcd 1604 lcd экран 1604 дисплей модуль 5V синий экран для arduino

Справочное описание

Модель продукта: HNC1604B01

Размер формы: 86,96*60*13 мм

Площадь дисплея: 62,3*27,6 мм

Номер персонажа: 16*4

Тип стекла: желтая зеленая пленка/синяя пленка/серая пленка/черная пленка

Типы подсветки: желтый зеленый свет/синий/белый/красный/Изумрудный свет

Напряжение привода: 3,3 В/5 В источник питания

Рабочая температура: от-20 до + 70 градусов

Температура хранения: от-30 до + 80 градусов

Интерфейс высокой четкости

Стандартный 16X4 ЖК-модуль символов

1604 стандартный 16 футов интерфейс, который:

Первая ступня: VSS для наземной мощности

Вторая ступня: VDD 5 V положительный источник питания

Третий фут: V0-это терминал регулировки контрастности ЖК-дисплея, когда положительный источник питания является самым слабым, контраст является самым высоким, когда заземляющая мощность является самой высокой. Когда контраст слишком высок, он будет генерировать привидение. При его использовании, мы можем настроить контрастность через потенциометр 10 K.

Четвёртые ноги: RS-выбор регистра, высокая мощность, как правило, выбирает регистратор данных, низкий обычный выбор инструкции.

Пятая фута: R/W считывается и записывается сигнальная линия, высокая мощность обычно считывается, низкое электричество обычно записывает работу. Когда RS и RW работают вместе для низкой мощности, они могут написать инструкции или адреса дисплея. Когда RS низкий уровень, RW может считывать напряженные сигналы при высокой мощности. Когда RS высокий уровень, RW может записывать данные для низкой мощности.

Шестая фута: E конец делает конец, когда E конец от высокого уровня перейти в низкую мощность, ЖК-модуль выполняет команду.

От 7 до 14 футов: D0 ~ D7 были 8 двунаправленными линиями данных.

Пятая ступня: Катод с подсветкой

Шестая фута: подсветка питания отрицательный полюс
