Leadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3A

3 778 руб.

Описание

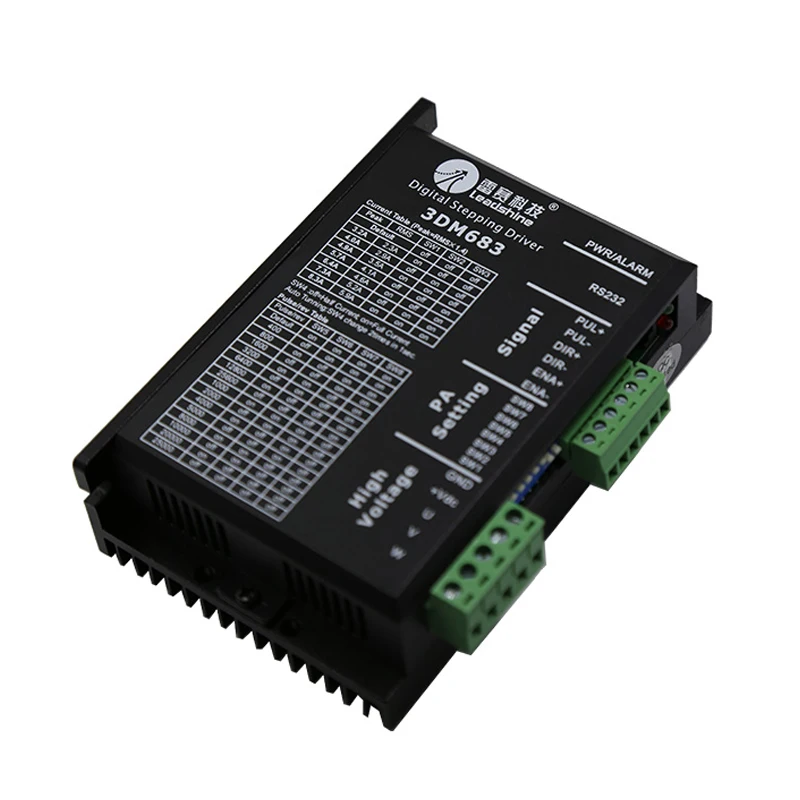

Leadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3A

Параметры

Параметры 3DM683
Мин Типичное Макс Блок
Выход ток 0,5 - 8,3 (5,9 RMS) А
Поставка Напряжение + 20 - + 60 Постоянный ток
Логический сигнал ток 7 10 16 MA
Импульсный Вход частоты - 200 КГц
Сопротивление изоляции 500 МОм
Подходит шаговые двигатели 3-двухфазовый, размер nema 23,34

Leadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3ALeadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3ALeadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3ALeadshine 3 фазы 3DM683 Драйвер шагового двигателя 20-60VDC 0,5-8.3A

P1 Функция 3DM683 детали
PUL + Импульсный сигнал: в режиме одиночного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого поднимающегося края или падающего края (устанавливается внутри перемычки J1); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В режиме двойного импульса (пульс/пульс) этот вход представляет по часовой стрелке (CW) пульс. Для надежного отклика ширина импульса должна быть длиннее 1,5 МКС. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В.
Опора
Дир + DIR сигнал: в одноимпульсном режиме этот сигнал имеет низкий/высокий уровень напряжения, что представляет собой два направления вращения двигателя; в режиме двойного импульса (устанавливается внутри J1 перемычка), этот сигнал-счетчик часов (CCW) импульса, эффективный для низкого уровня. Для надежного отклика на движение, DIR сигнал должен быть впереди PUL сигнала как минимум на 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW.
Дир
Ена + Включение сигнала: этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальные сигналы управления, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно не подключен (включен).
Ена-
P2 Функция 3DM683 детали
GND Мощность заземления
+ Постоянного тока Источник питания, 20 ~ 60 В постоянного тока, включая колебания напряжения и напряжения EMF.
U Двигателя двигателем постоянного тока однофазный U
V Двигателя двигателем постоянного тока однофазный V
W Двигателя двигателем постоянного тока однофазный W

Характеристики

Номер модели
3DM580
Motor Type
Stepper Motor
Power Supply
DC
Output Current
0.5-8.3A
Supply Voltage
20-60VDC
Logic Signal Current
7-16mA
