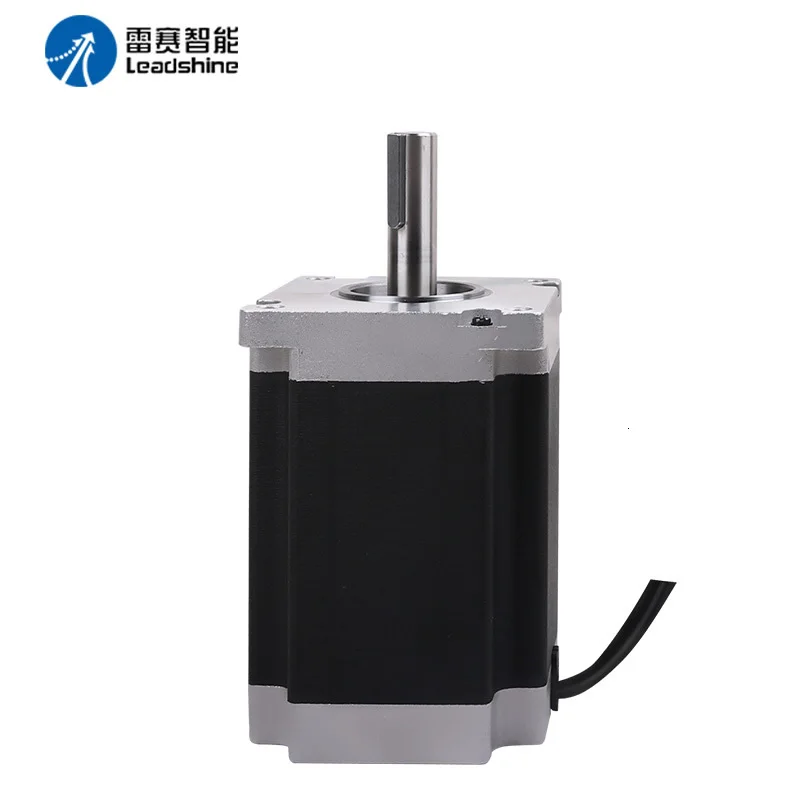

Leadshine NEMA42 Stepper Motor 20N.m 2857oz-in 110mm 2-phase 6A D=19mm 110HS20 for Textile Machine

Описание

NEMA42 шаговый двигатель 20NM 2857oz-in 110 мм 2-фазный 6A D = 19 мм 110HS20 для ткацкого станка

Типичные области применения:

Подходит для применения, требующих высокой надежности, высокой производительности, недорогих шаговых систем, таких как фрезерные станки с ЧПУ, фрезерные или гравировальные машины малого и среднего размера, лазерные станки, текстильное оборудование, медицинские приборы, сборочные Машины, устройства выбора и размещения и т. Д.

110HS серия-2 фазы NEMA 42 шаговые двигатели

Основные характеристики:

2 фазы Шаговый угол 1,8 ° (Национальная ассоциация владельцев электротехнических 42 Удерживание toque от 12 Н * м до 28 Н * м (1700-3965 унций-в) Высокая точность Плавным движением Низкий нагрев двигателя Низкая движение шума

Точность угла	+ 5% (полный шаг, без нагрузки)
Температура подъем	80 °C Max
Окружающего Температура	-10 °C -- + 50 °C
Сопротивление изоляции	100MΩmin. 500VDC
Прибор для тестирования Диэлектрической прочности	500VAC в течение одной минуты
Вал радиальная игра	0,06 Макс. (г-нагрузка)
Осевое играть	0,08 Макс. (г-нагрузка)

Электрический параметр:

Модель	110HS12-Z	110HS20	110HS28
Угол поворота	1,8 градусов	1,8	1,8
Держательный крутящий момент	12NM	20	28
Номинальный ток	6A	6	6,5
# Зацепки	4	4	4
Этап индуктивности	6.5mh	15	22
Фазовое сопротивление	0.53Ohm	0,8	1,2
Инерция ротора	7.2Kg.cm2	11	16,2
Крутящий момент	3Kg. См	6	7,5
Диаметр вала	19 мм	19	19
Длина вала	56 мм	56	56
Двигатель Длина	115 мм	150	201
Матч диски	DM1182/DM2282

Fasttobuy предоставляет десятки моделей шаговых приводов. От 2 фазы до 3 фазы, аналоговый в цифровой DSP, вход постоянного тока (18-80) до 110/120 AC или 220/220 AC вход, fasttobuy может предоставить правильные шаговые диски для удовлетворения потребностей ваших шаговых систем управления. Продукты Fasttobuy stepper хорошо известны из-за их широкого выбора, отличной производительности, простоты в использовании, высокой надежности и низких затрат.
