Led strip light timming controller and Dimmer 12V-24V Input and output

Описание

I.Что такое Светодиодная лента с таймминговым контактом и диммером?

Это светодиодный индикатор низкого напряжения и регулятор мощности света. Он использует самую передовую ШИМ (импульсный Ширина модуляция) цифровой регулировкой яркости технологию для того чтобы контролировать различные светодиодный свет прокладки приведенный в действие 12-24VDC воплотить в жизнь управления с помощью таймера, Макс регулировки яркости и устойчивых к выцветанию управления Светодиодный ламп. Функция: переключатель управления, регулировка скорости дыхания, регулировка яркости и отображение в режиме реального времени, 1-100% плавное затемнение.

II. Статус введение

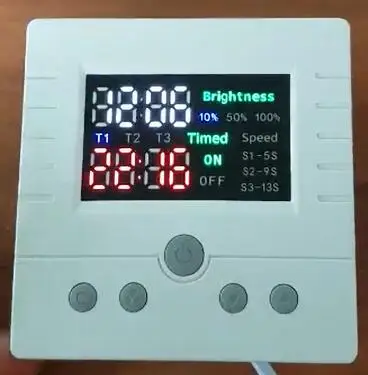

1. T1/ВКЛ./ВЫКЛ./яркость 10%/скорость S1-5S

18: 35: время экуррента

T1 на: 18: 35

Светодиодный свет включается в 18:35 (можно установить с 0:00 до 23:59)

T1 ВЫКЛ: 18: 40

Светодиодный свет выключается в 18:40 (можно установить с 0:00 до 23:59)

Яркость: 10%

В период ВКЛ-ВЫКЛ T1 максимальная яркость составляет 10% номинальной полной мощности. (например, если полная мощность светодиода составляет 10 Вт, то сейчас это самая большая мощность всего 1 Вт при включении и во время затемнения)

Скорость: S1-5 S

В течение периода ВКЛ-ВЫКЛ T1 светодиодный свет будет дышать затемнением в течение этого планового периода времени, один цикл 5 секунд. (Есть S1 S2 S3 и скорость опционально, когда вам не нужно дышать затемнение, вы можете выбрать скорость)

2. T2/ВКЛ./ВЫКЛ./яркость 100%/скорость S2-9S

18: 35: время экуррента

T2 на: 18: 45

Светодиодный свет включается в 18:45 (можно установить с 0:00 до 23:59)

T2 ВЫКЛ: 19: 00

Светодиодный свет выключается в 19:00 (можно установить с 0:00 до 23:59)

Яркость: 100%

В период ВКЛ-ВЫКЛ T1 максимальная яркость составляет 100% номинальной полной мощности. (например, если полная мощность светодиода составляет 10 Вт, то сейчас это самая большая мощность всего 10 Вт при включении и во время затемнения)

Скорость: S2-9 S

В течение периода ВКЛ-ВЫКЛ T1 светодиодный свет будет дышать затемнением в течение этого планового периода времени, один цикл 9 секунд. (Есть S1 S2 S3 и скорость опционально, когда вам не нужно дышать затемнение, вы можете выбрать скорость)

3. T3/ВКЛ./ВЫКЛ./яркость 100%/скорость S2-9S

18: 35: время экуррента

T3 на: 18: 55

Светодиодный свет включается в 18:45 (можно установить с 0:00 до 23:59)

T3 ВЫКЛ: 19: 00

Светодиодный свет выключается в 19:00 (можно установить с 0:00 до 23:59)

Яркость: 100%

В период ВКЛ-ВЫКЛ T1 максимальная яркость составляет 100% номинальной полной мощности. (например, если полная мощность светодиода составляет 10 Вт, то сейчас это самая большая мощность всего 10 Вт при включении и во время затемнения)

Скорость: S2-9 S

В течение периода ВКЛ-ВЫКЛ T1 светодиодный свет будет дышать затемнением в течение этого планового периода времени, один цикл 9 секунд. (Есть S1 S2 S3 и скорость опционально, когда вам не нужно дышать затемнение, вы можете выбрать скорость)

4. Диммер государства

12:06: точное время

On: свет находится на состоянии освещения

Яркость 31: яркость 31% полной мощности. (Можно установить с 0-100% по кнопке

12:06: точное время

Выключение: выключен свет

Яркость 31: яркость 31% полной мощности. (Можно установить с 0-100% по кнопке

II. Характеристики продукта:

1. Рабочее напряжение 12-24 В

2. PWM (модуляция ширины импульса) цифровая технология регулировки яркости, 1-100% плавное затемнение

3. Максимальный контроль яркости и устойчивых к выцветанию управления светодиодный лампы

4. Отображение времени в реальном времени

5. Установка памяти внутри батареи, чтобы сохранить память последних настроек, которые могут держать более нескольких месяцев.

III.Параметр:

1. Максимальная мощность нагрузки:12V60 Вт,24V120 Вт

2. Рабочее напряжение: 12-24 В постоянного тока

3. Выход: 12-24 В (0-5A)

4. Трехступенчатая Настройка временных интервалов (T1, T2, T3)
5. Трехуровневая яркость опционально (10%, 50%, 100%)
6. Четыре скорости затемнения дыхания являются дополнительными (5S, 9S, 13S и без затемнения)

7. Режим диммера: 1-100% затемнения
8. Стандартный размер 86*86 мм

9. Мощность в режиме ожидания: 0,2 Вт

Характеристическая вязкость полимера.Инструкция по проводке:

Примечание: Пожалуйста, подключите светодиодное освещение во-первых и подключите 12Vdc или 24Vdc питание, и пожалуйста, обратите внимание, чтобы отличить положительное и отрицательное.

1. Вин +: DC12V OR24V положительный электрод

2. Вин-: 12 В или 24 В отрицательный электрод

3. Светодиодный +: светодиодный положительный электрод

4. Светодиодный-: светодиодный отрицательный электрод

После включения питания система входит в состояние настройки времени и времени после самопроверки 3 S и может быть установлена следующим образом.

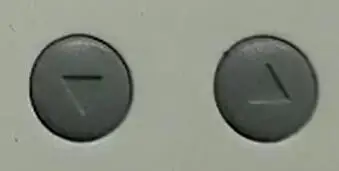

6. Описание функции кнопки и процедура настройки:

(1)Настройка в режиме реального времени (часы), длительное нажатие этой кнопки для ввода настройки времени в режиме реального времени, короткое нажатие этой кнопки для переключения часов и минут, и автоматически сохраняет настройки за 2 секунды.,Часовое и минутное время сложения и вычитания настроек, длительное нажатие для непрерывного добавления и вычитания;

(2)Настройка функции синхронизации: Короткое нажатие на эту кнопку, чтобы переключить настройки функции синхронизации между T1, T2, T3,Короткое нажатие этой кнопки, чтобы выключатель с часовым механизмом, минуту, яркость, скорость дыхания,Установка времени и настройки вытягивания, длительное нажатие можно непрерывно добавлять и вычитать, яркость и выбор скорости дыхания; когда не требуется функция дыхания, автоматически сохраняет настройки за 2 секунды.

(3)В режиме таймера дважды нажмите эту кнопку, чтобы войти в режим затемнения, в режиме затемнения, короткое нажатие, чтобы включить/выключить свет,Яркость плюс или минус настройки, длительное нажатие может непрерывно добавлять и вычесть, диапазон затемнения 1-100%,Дважды нажмите для выхода из режима затемнения и введите автоматический выбор времени;

(4)В течение 24 часов, когда все настройки синхронизации будут завершены, экран будет закрыт. Нажмите эту кнопку, чтобы просмотреть настройки T1 T2 T3. В течение 24 часов, когда все настройки синхронизации будут завершены, экран будет закрыт. Нажмите эту кнопку, чтобы просмотреть настройки T1 T2 T3. В течение ближайших 24 часа цикла, настройка статус T1 T2 T3 средней кнопкой мыши
