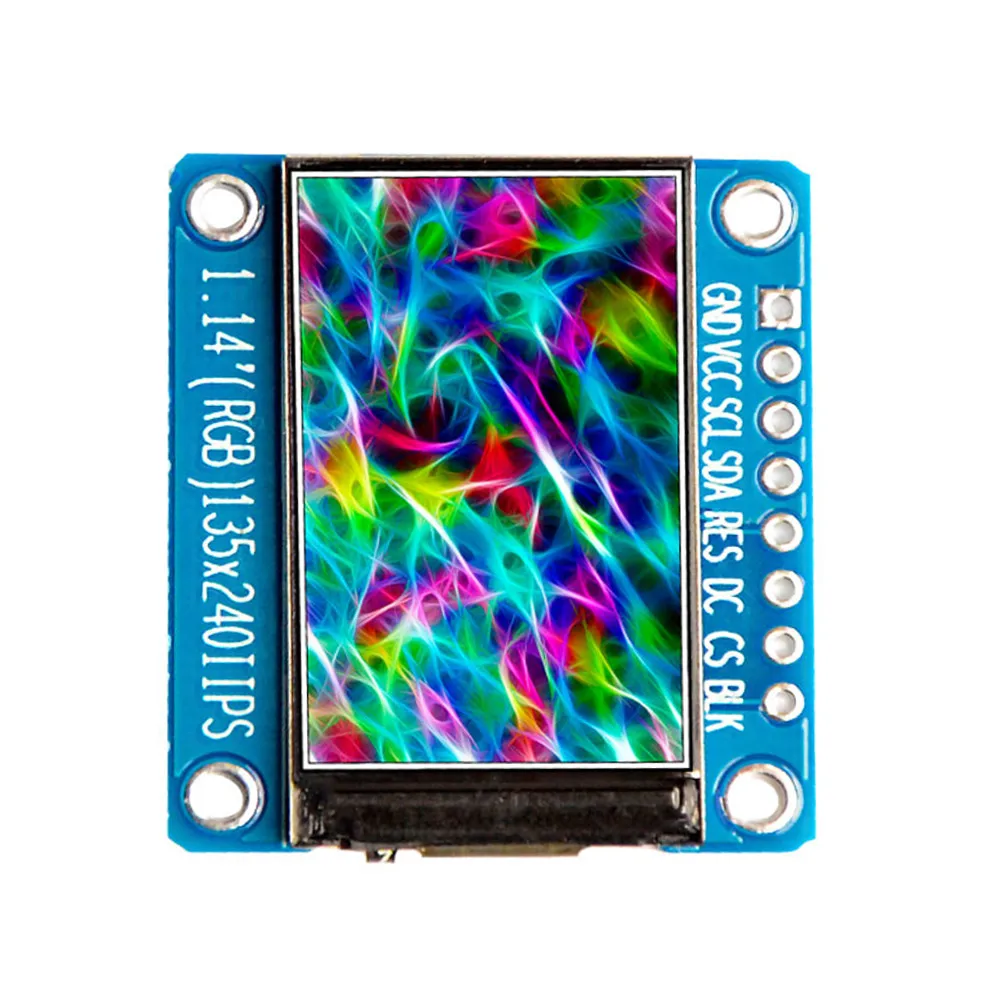

LEORY 1,14 дюймовый TFT дисплей ips ЖК-экран ST7789 HD ЖК-дисплей модуль экран

Описание

Особенности:

Размеры 1,14 дюймов
Материал HD ips цветной экран, цвет более яркий, чем обычный TFT lcd
Разрешение 135*240 направление дисплея можно отрегулировать, поддерживает горизонтальный и вертикальный экран
Управление чип ST7789
Площадь дисплея 14,864 (в) x 24,912 (В) мм
Физический размер 28 (в) x 31,4 (В) мм
Тип интерфейса 4-модуль дисплея Интерфейс
Количество штифтов 8 pin (штифт не припаивается по умолчанию)
Крайните Full view
Рабочая температура-20 ~ 70 °C

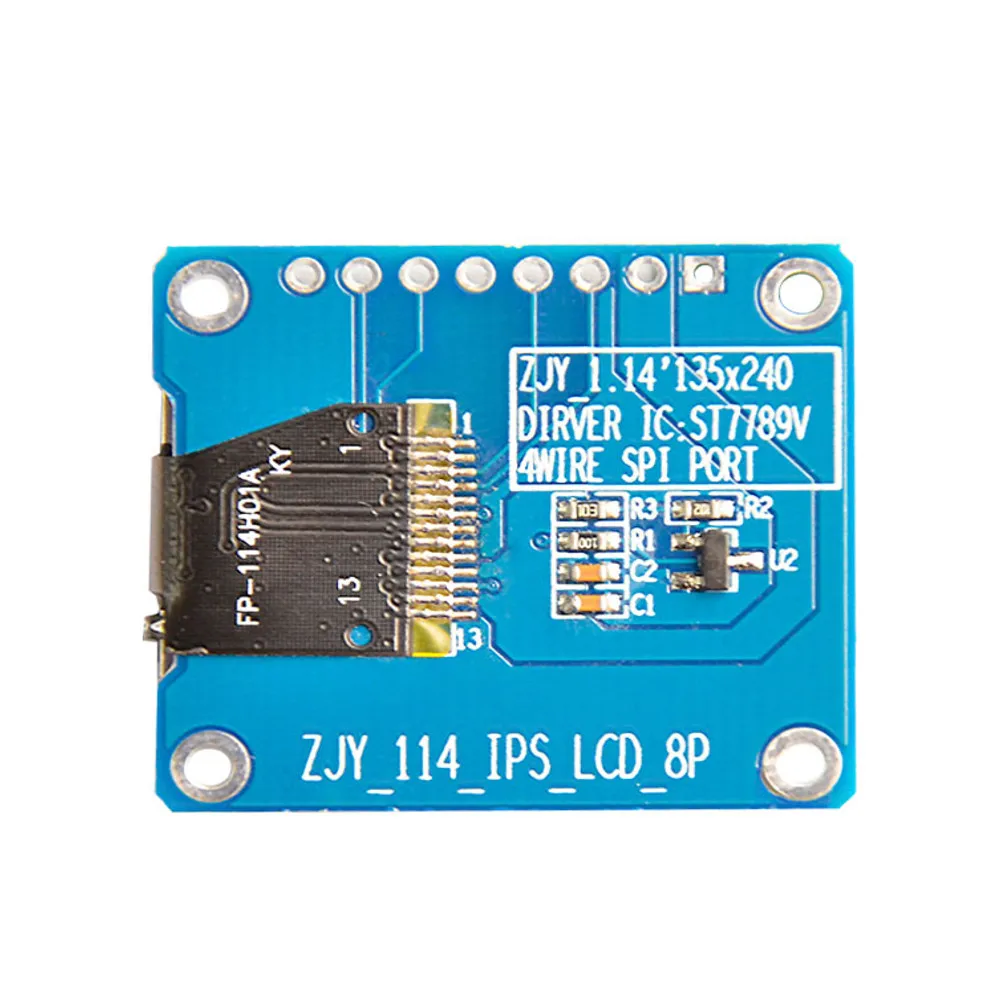

PIN описания:

Номер Описание контакта
1 ГНД-мощность земли
2 VCC-питание 3,3 V
3 SCL SPI часы линии
4 SDA SPI линия передачи данных
5 RES дисплей сброс pin
6 DC SPI данные/командный выбор ноги
7 CS SPI чип данных выберите, активный низкий
8 BLK ЖК-контроль задней подсветки, по умолчанию можно оставить плавающий, низкий уровень, чтобы выключить подсветку

Посылка включает в себя:

1 х ЖК-экран
