Описание

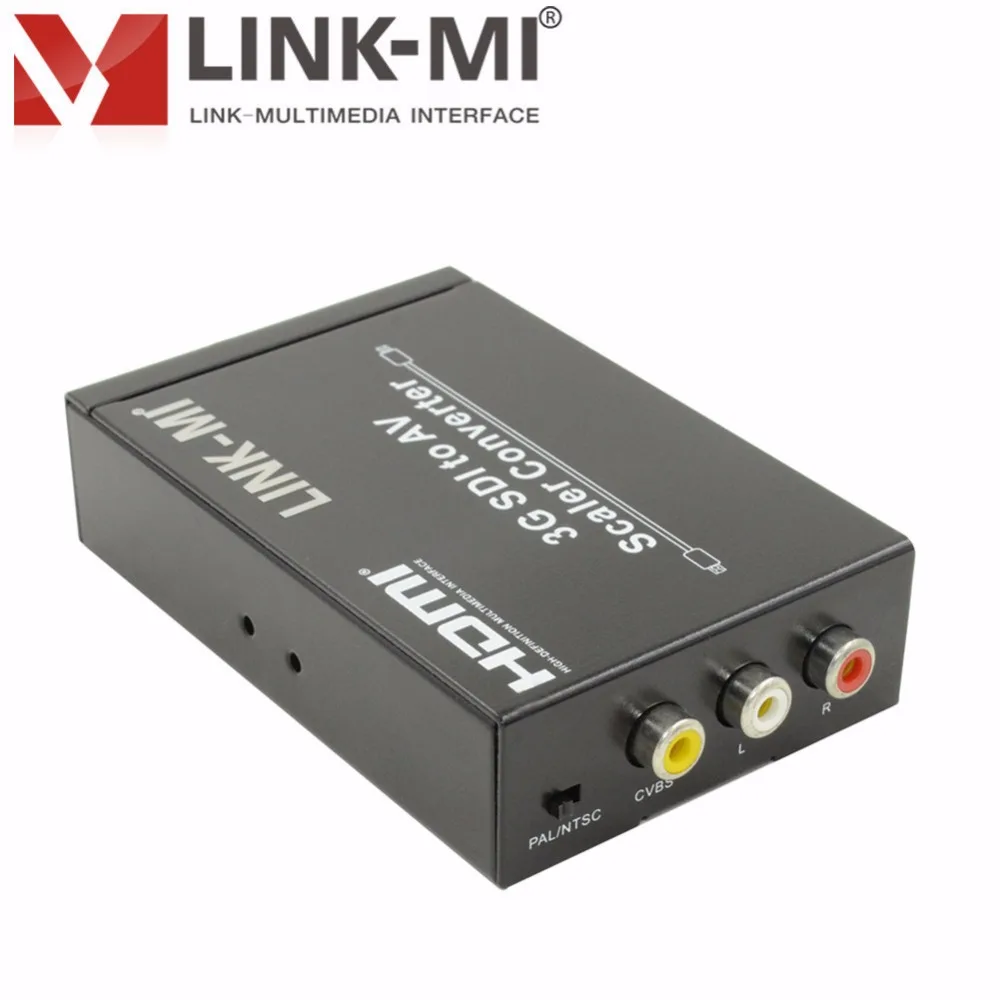

LINK-MI LM-SAV1 HD/SD/3G-SDI к CVBS конвертер cvbs видео и передача звука 2 способа SDI сплиттер для монитора дисплей камеры
Введение
LINK-MI конвертер SDI в AV CVBS scaler позволяет SD-SDI, HD-SDI и 3G-SDI сигналы, которые будут показаны на CRT или HDTV, обеспечивая высокую скорость передачи 2,970 Гбит/с, чтобы обеспечить быструю передачу сигнала без каких-либо потерь. Для профессионалов это означает, что теперь легче распределять и увеличивать сигнал 3g SDI, давая вам возможность отображать свою работу на ТВ благодаря встроенному преобразователю. Кроме того, благодаря циклу-через 3G-SDI дизайн, пользователи могут наслаждаться как SDI, так и AV CVBS одновременно.
Особенности
1. Работа при 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 мбит/с
2. Выравниваемый и переразгоняемый цикл выхода
3. Автоматическое определение режима видео (3g/HD/SD)
4. Преобразование SMPTE 425 м уровень B выровнять 1080 p 50/59. 94/60 4:2:2 10 бит
5. Подключение к другим блокам для расширения сигнала на большие расстояния
6. Одновременный дисплей с SDI/AV сигналами
7. Альтернативный аудиовыход к аналоговому 2CH
8. Поддерживает расстояние передачи сигнала до 300 м для сигналов SD, 200 м для сигналов HD и 100 м для сигналов 3g
9. Примечание: кабель протестирован с Belden 1694A. Рабочие расстояния могут меняться, если используются с другим типом кабеля.
Технические характеристики
| SMPTE Стандартный | 425 м уровень A & B, 424 м, 292 м, 259M-C |
| SDI скорость передачи | 2,970 Гбит/с и 2,970/1,001 Гбит/с |
| SDI вход/выход разрешение | SD: 480i @ 60, 576i @ 50 HD: 720 p @ 50/60, 1080i @ 50/60 3G: 1080 p @ 24/25/29,97/30/50/59,94/60 |
| CVBS Выход Разрешение | Система цветного телевидения PAL/NTSC-M |
| Вход Порты и разъёмы | 1 x BNC (SD/HD/3G-SDI) |
| Выход Порты и разъёмы | 1 x BNC (SD/HD/3G-SDI), 3 x RCA (CVBS, L/R) |
| Антистатическая Защита человеческого тела Модель | ± 8кв (воздушно-зазорный разряд), ± 4кВ (контактный разряд) |
| Операционной Температура | 0 °C ~ 40 °C/32 °F ~ 104 °F |
| Для хранения Температура | -20 °C ~ 60 °C/-4 °F ~ 140 °F |
| Относительной влажности | 20 ~ 90% RH (без конденсации) |
| Питание | DC 5 V-12 V |
| Потребляемая мощность (макс) | 5 Вт |
| Измерение | 95 мм x 60 мм x 25 мм |
| Вес | 260 г |
Панель Описание
Схема подключения
Обзор продукции
Упаковка содержит:
1. Конвертер HD-SDI/SD/SDI/3G-SDI для AV CVBS
2. Адаптер питания постоянного тока 5 В
3. Управление руководство
Упаковка и доставка
Характеристики
- Упаковка
- Да
- Номер модели
- LINK-MI LM-SAV1
- Бренд
- LINK-MI
- Напряжение
- 5 В
- Color
- Black
- Product Type
- SDI to AV CVBS Converter
- Input Port
- 1 x BNC (SD/HD/3G-SDI)
- Output Port
- 1 x BNC (SD/HD/3G-SDI), 3 x RCA (CVBS,L/R)
- SMPTE Standard
- 425M Level A & B, 424M, 292M, 259M-C
- SDI Transmission Rates
- 2.970 Gbit/s and 2.970/1.001 Gbit/s
- SDI in/out Resolution
- SD: 480i@60, 576i@50 HD:720p@50/60, 1080i@50/60 3G:1080p@60
- CVBS Output Resolution
- PAL/NTSC-M
- ESD Protection Human body model
- ±8kV (air-gap discharge) ,±4kV (contact discharge)
- Power Consumption (Max)
- 5w
