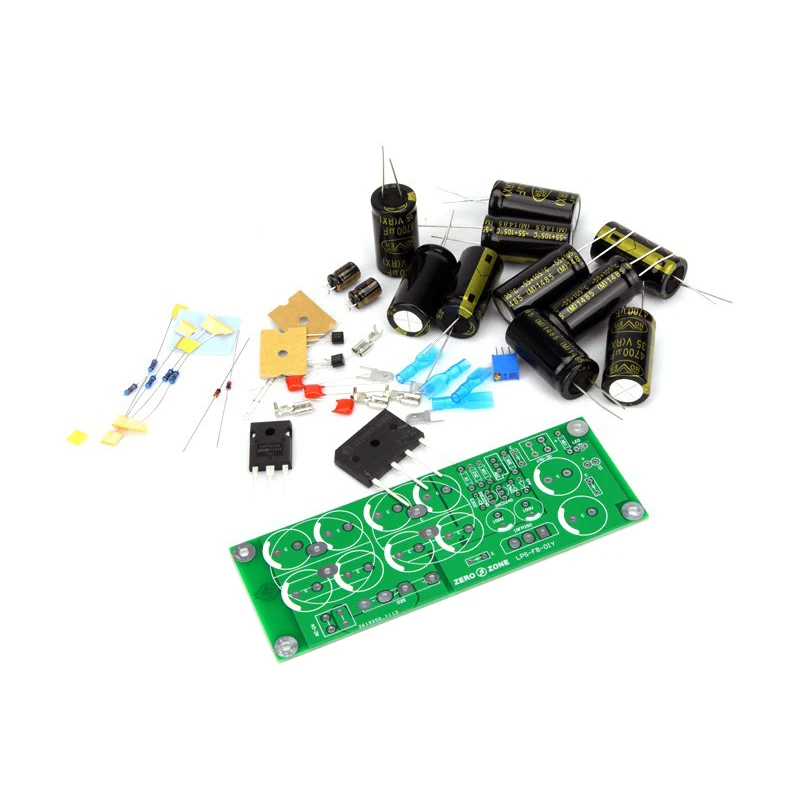

LPS-FB-DIY низкий уровень шума HIFI полностью дискретный MOS Линейный источник питания DIY Kit

10 шт фильтрация массива конденсаторов (первые 8 и 2) настроена для удовлетворения требований к высокому току и большой динамической мощности. В то же время, массив конденсаторов имеет низкое отрицательное сопротивление источника питания и быстрый отклик.

Эта версия тенденции прослушивания «красивая», и скорость будет быстрее; эффективность низкая, а Жар больше, чем общая линия. Пожалуйста, сделайте хорошую работу по охлаждению!

Конфигурация устройства: (применимо к выходной конфигурации 5-19 в, другое напряжение, пожалуйста, свяжитесь со службой поддержки клиентов)

10 пользовательских моделей NOVER 35V4700uF высокочастотный конденсатор низкого сопротивления

SEP выпрямительный мост 25A

Неполярный конденсатор Philips CBB

IR-IRFP250 высокотоковая трубка MOS (трубка регулировки напряжения)

Соотношение входного и выходного напряжения:

Этот продукт управляется командой ZERO-ZONE. Для производства линейного источника питания, ZERO-ZONE имеет богатый опыт. Пожалуйста, сравните напряжение в соответствии со следующими стандартами.

Пожалуйста, подсчитывайте в соответствии с теорическим значением, особенно если ток выше 2А, данные, которые суммируются на основе практики, всегда более практичны, чем теорические данные.

Следующее соответствует выходному входному соотношению, который может поддерживать до 6А выходной ток без падения давления!

(Когда мощность трансформатора и теплоотвод удовлетворяют нагреву 6а)

Когда выходное напряжение составляет 5 в --- входное напряжение переменного тока 12 В переменного тока;

Когда выходное напряжение 9 В --- входное напряжение переменного тока 15 В переменного тока;

Когда выходное напряжение 12 В --- входное напряжение переменного тока 18 В переменного тока;

Когда выходное напряжение 15 в --- входное напряжение переменного тока 20 В переменного тока;

Когда выходное напряжение составляет 18 в (19 в) --- входное напряжение переменного тока 24 В переменного тока;

Когда выходное напряжение 24 В --- входное напряжение переменного тока 28 В переменного тока.

Примечание: Это комплект, и все детали должны быть припаяны и протестированы.

Примечание: фотографии сварки только для справки
