Описание

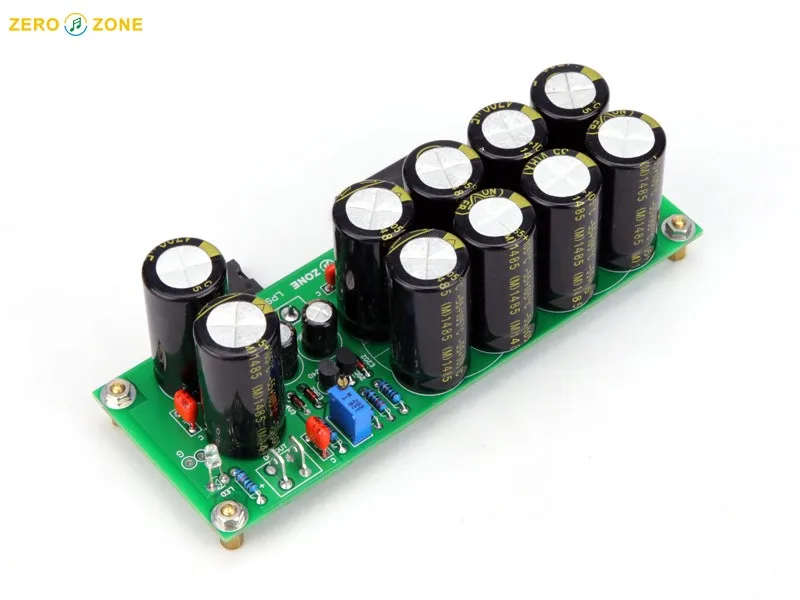

LPS-FB-DIY полнодискретный МОС транзистор линейный блок питания
Полностью дискретный высокоскоростной набор линейного питания MOS, разработанный командой ZERO-ZONE для DIY плееров;
Он оснащен 10 шт. фильтром конденсатора (спереди 8 и сзади 2) для удовлетворения спроса на большой ток и большой динамический расход энергии. В то же время, конденсатор имеет характеристики низкого отрицательного сопротивления источника питания и скорости быстрой реакции.
Размер печатной платы 139*41*1,6 мм, FR4 класс пластины. Шероховатость электропроводки и толкание олова для удовлетворения спроса на Высокое напряжение тока потребления.
Это издание имеет тенденции быть «красивым» в слуховом аппарате, и в то же время оно будет быстрее; это неэффективно и температура больше, чем общая линия. Пожалуйста, сделайте хорошую работу по рассеиванию тепла!
Конфигурация: (для 5-19 в выходной конфигурации, другое напряжение проконсультируется с службой поддержки клиентов)
10 индивидуальные NOVER 35V4700uF высокое низкочастотное сопротивление конденсаторы
SEP выпрямительный мост 25A
Для Philips CBB поляризационный конденсатор
IR-IRFP250 высоковольтный МОС транзистор (регулятор напряжения)
Соотношение входного и выходного напряжения:
Этот продукт управляется командой ZERO-ZONE. ZERO-ZONE имеет богатый опыт в производстве линейного источника питания. Проигрыватели должны соответствовать напряжению в соответствии со следующими условиями.
Пожалуйста, рассчитать его в соответствии с фактической стоимостью. Особенно, когда ток выше 2А, данные, подытоженные из практики, являются более практичными, чем данные, полученные в ходе работы.
Следующий коэффициент выхода-входного сигнала может поддерживать выходной ток 6А без падения напряжения!
(Мощность трансформатора и радиатор соответствуют 6А отопления)
Когда выходное напряжение 5 В-Входное напряжение переменного тока 12 В переменного тока;
Когда выходное напряжение 9 В-Входное напряжение переменного тока 15В переменного тока;
Когда выходное напряжение 12 В-входное напряжение переменного тока 18В переменного тока;
В тех случаях, когда выходное напряжение составляет 15 V-Входное напряжение переменного тока 20VAC;
Когда выходное напряжение составляет 18 в (19 в)-Входное напряжение переменного тока составляет 24 В переменного тока;
Выходное напряжение 24 V-Входное напряжение переменного тока 28VAC
У нас есть 50VA трансформаторы для продажи.
У нас есть шасси, подходящие для постоянного выходного тока 2А.
Характеристики
- Максимальная мощность на канал
- 50 Вт
- Каналы
- 1
- Упаковка
- Да
- Бренд
- GZLOZONE
