Обзор продукта S. EDP4K2K. V5.0 продукт разработан по технологии Vision для удовлетворения потребностей пользователей, использующих экран EDP. Этот продукт использует высококачественный чип IT6258, небольшой размер платы, хорошая совместимость, нулевой нагрев, поддержка разрешения HD 1920*1080,

Инструкции по питанию продукта; плата не должна питаться отдельно, прямой источник питания LVDS, напряжение питания 5 В.

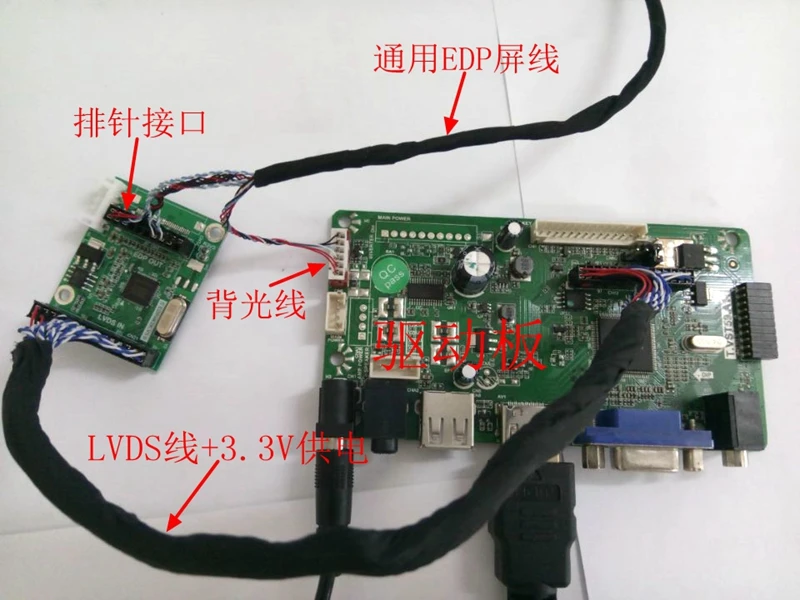

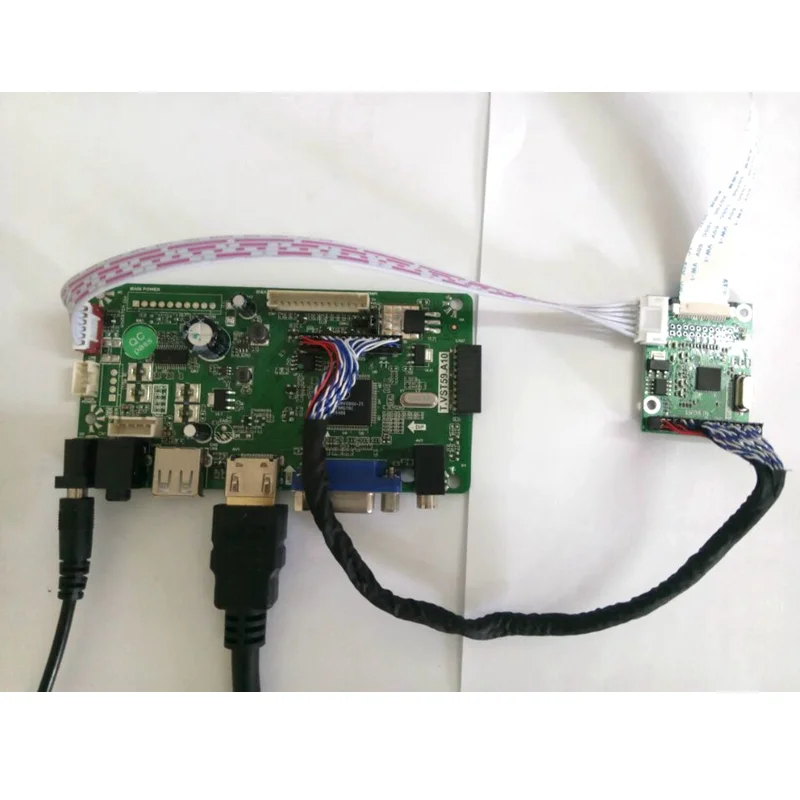

Инструкции по монтажу; плата может быть совместима с двумя интерфейсами, FFC кабельный интерфейс и 2x10pin контактный разъем. При использовании FFC кабеля кабель задней подсветки должен быть независимо подключен от материнской платы к 6pin белому носителю платы адаптера. При использовании универсального кабеля экран EDP сигнал EDP подключается к штырьку 2x10pin платы адаптера, а линия подсветки подключается к интерфейсу подсветки материнской платы.

CurrencyEDPScreen Монтажная схема
