Описание
M64 + ADP AVR адаптер программирования IC тестовая розетка для ATmega64 ATmega128 TQFP64 Бесплатная доставка
Yamaichi IC тест и ожога с простой доской, особенно для AVR MCUs в упаковке TQFP64
Особенности
Больше интерфейсов программирования для сжигания или тестирования JTAG порт 10-pin/6-pin порт ISP Внешний Кристалл можно подключить через гнездо на плату Все контакты MCU доступны на дополнительные разъемы Поддерживает два класса устройств ATmega64 серии ATmega169 серииПоддерживаемые устройства
ATmega64 устройство в упаковке TQFP64 и другие совместимые устройства типа
ATmega64/ATmega128/ATmega64A/ATmega128A ATmega645/ATmega6450/ATmega1281/ATmega2561 AT90CAN32/AT90CAN64/AT90CAN128ATmega169 устройство в упаковке TQFP64 и другие совместимые устройства типа
ATmega169/ATmega169P/ATmega329/ATmega329P ATmega165/ATmega165P/ATmega325/ATmega325PФото
Контур и размеры
| Единица измерения: мм |
| Номер изделия: | Шаг | Контакты | A x B | C x D | E | F | G x H |
| IC51-0644-824-5 | 0,8 | 64 ГБ | 14x14 | 16x16 | 15,2 | - | 30x42,5 |
 | |||||||
Разъем порта JTAG/ISP
M64 + ADP дома JTAG/ISP заголовки для подключения программиста. Высота заголовка показана на рисунках ниже.
Рисунок 1).10-контактный JTAG заголовок
На рисунке 2.10-контактный ISP заголовок
Рисунок 3.6-pin ISP заголовок
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.waveshare.com/wiki/M64+_ADP
Посылка содержит

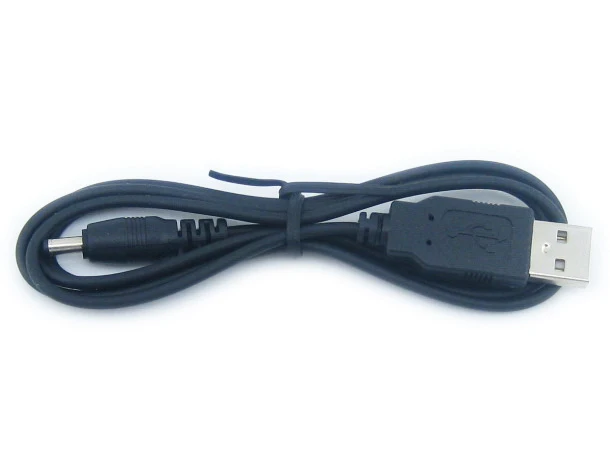

M64 + ADP × 1 Usb-кабель для источника питания × 1
1
2
Характеристики
- Тип демоплаты
- Рука
- Номер модели
- M64+ ADP
- Бренд
- Waveshare
- Manufacturer
- Yamaichi
- Power Input
- 5V
- JTAG/ISP port
- 10-pin/6-pin
- Place of Origin
- Guangdong, China (Mainland)
- Pitch
- 0.8mm
- Pins
- 64
- Package
- TQFP64
- Frequency
- Low frequency
