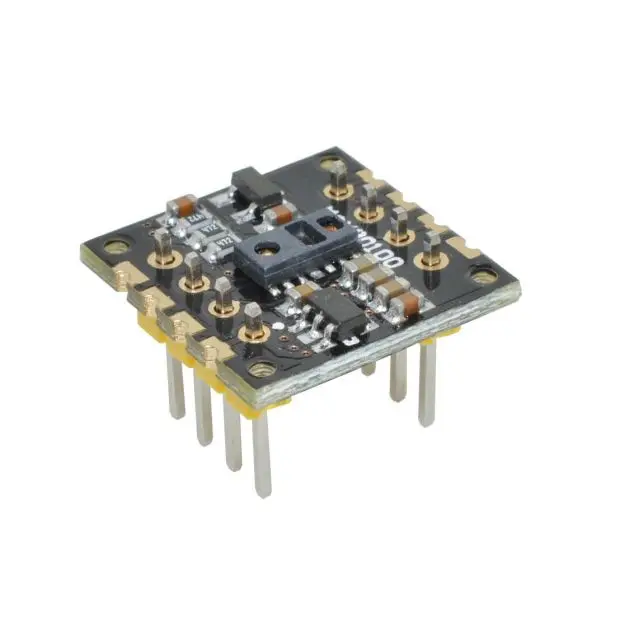

MAX30100 датчик частоты сердечных сокращений импульсный датчик кислорода в крови модуль совместим с Arduino STM32

Описание

Вместе с Arduino UNO r3. Любой Arduino, поддерживающий провода библиотеки должен работать. Единственным требуемым подключением к датчику является шина IEC (SDA, SCL линии, подтянутые вверх).
Пример, который показывает возможный способ подключения датчика, показан в [extras/arduino-wiring.pdf]
Примечание: схема выше показывает также, как подключить линию прерывания, которая в настоящее время не используется библиотекой.
Подтягивания: так как интерфейс IEC работает на частоте 400 кГц, убедитесь, что линии SDA/SCL вытянуты. Вверх на 4,7 кОм или меньше резисторов.
Библиотека предлагает низкоуровневый Класс драйвера, max30100.этот компонент позволяет низкоуровневой связи с устройством. Довольно простое, но рабочее выполнение расчета частоты сердечных сокращений и SpO2
Этот высокоуровневый класс устанавливает датчик и трубопроводы обработки данных, чтобы предложить очень простой интерфейс к данным:
Частота выборки, установленная на 100 Гц
Ширина импульса 1600uS, полная выборка 16bit dynamic
ИК светодиодный ток 50mA
Режим сердечного ритма + SpO2
Класс пульсоксиметра не оптимизирован для проектов на базе батарей.
Включенные примеры показывают, как использовать Пульсоксиметр класса:
MAX30100_Minimal: минимальный пример, который сбрасывает Считываемые человеком результаты через последовательный
Max30100_decker: используется в сочетании с обработкой pde "rolling_grapher" (папка с дополнительной информацией), чтобы показать отобранные данные на различных стадиях обработки MAX30100_RawData: показывает, как получить доступ к необработанным данным с датчика
MAX30100_Tester: Этот эскиз помогает определить возможные проблемы с датчиком
Выполните пример MAX30100_Tester, чтобы проверить состояние вашей установки.
При запуске с правильно подключенным датчиком он должен печатать:
Инициализации MAX30100.. Успех
Включение режима HR/SPO2 .. сделано.
Настройка светодиодов отклоняется до 50 мА .. сделано.
Понижение тока до 7.6ma..don.
Выключение .. готово.
Восстановление нормальной работы .. сделано.
Температура пробоотборника = 24,94 с
Все успешное прохождение теста. Нажмите любую клавишу, чтобы перейти в режим выборки
Цвет: черный + желтый
Материал: металл
Посылка в комплект входит:
1 * модули
2 * иглы строки
1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
