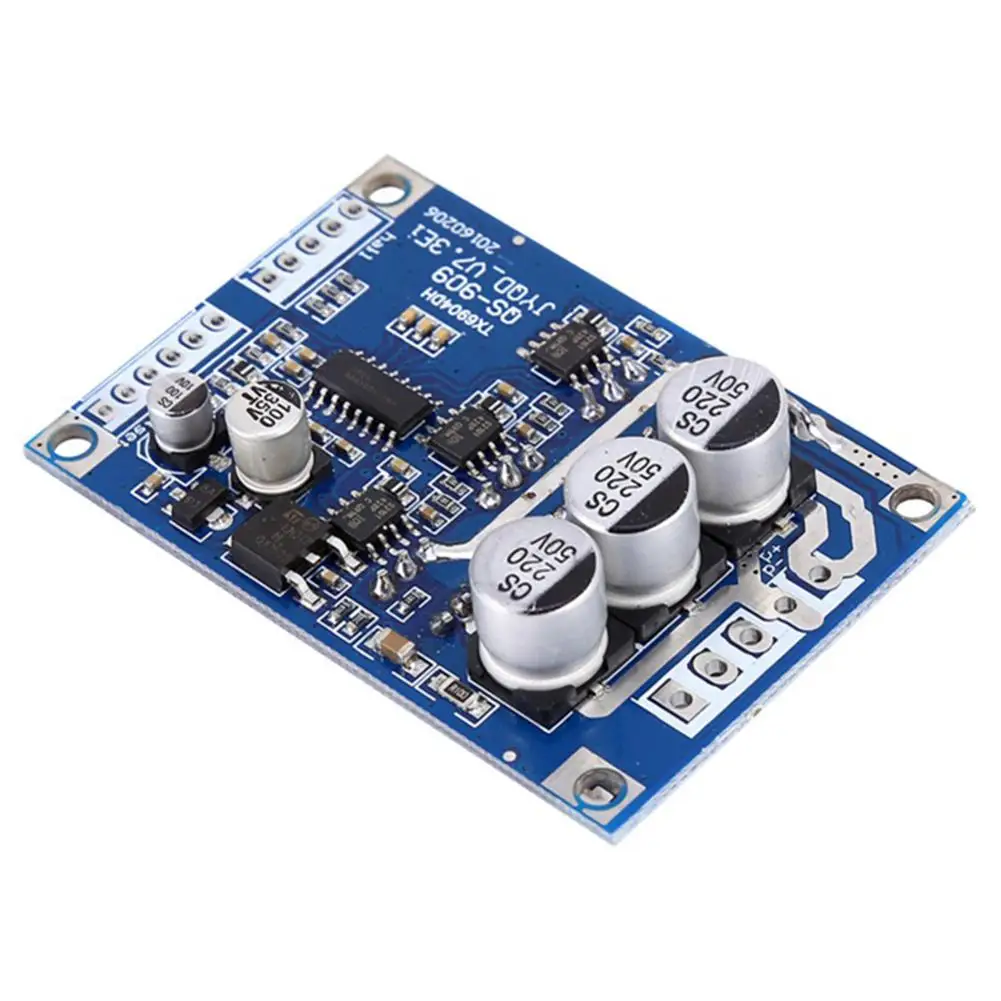

MeterMall DC 12V-36V 15A 500W Brushless Motor Controller Hall BLDC Driver Board Blue

Описание

Описание:

Тип товара: сумка-мешок

Рабочее напряжение: DC 12 V-36 V
Рабочий ток: 15а или менее
Мощность драйвера: 500 Вт или менее
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40-85C
Влажность: 90% относительной влажности
Защита от ветра и: Да
Включите Управление: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да
Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 3 мм, Длина: фиксирующее отверстие, межосевое расстояние 57 мм; ширина: фиксированное отверстие, межосевое расстояние 36,5 мм
Мощность терминал выхода:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фаз двигателя V)
МА (моторная фаза U)
Набор для контрольной стороны:
[GND] контрольный терминал
[VR] конец регулятора 0-5 в (соответствует 10% скорости мотора-100%)
[ZF] Управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)
[M] выход импульса тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)
EL] включить контрольный терминал (подключен к 5 В ot заземления, затем 5 В, Заземление двигателя останавливается)
[5 в] 5 В клемма управления
Зал для терминалов зала:
[5 в] Мощность Холла положительная
[Ha] сигнал Холла
[Hb] сигнал Холла
[Hc] сигнал Холла
[GND] отрицательный зал
Проводка:
Терминал управления для набора:
1. доступная скорость системы потенциометра также может быть подключена к контролю MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и GND терминального напряжения более высокая скорость быстрее.
2. Вы можете переключить управление можно также подключить к MCU управления, к GND в одном направлении, затем в одном направлении 5 В.
3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию с запросом клиента.

Посылка включает в себя:

1 * бесщеточный контроллер двигателя
