Описание
Советы:
1. Эта материнская плата используется только Zhongbo wireless lover, она может проверить эффект рудного радио очень хорошо.
2. Части: включая компоненты на основной плате, аудио линии, вам нужно отлаживать частоту.

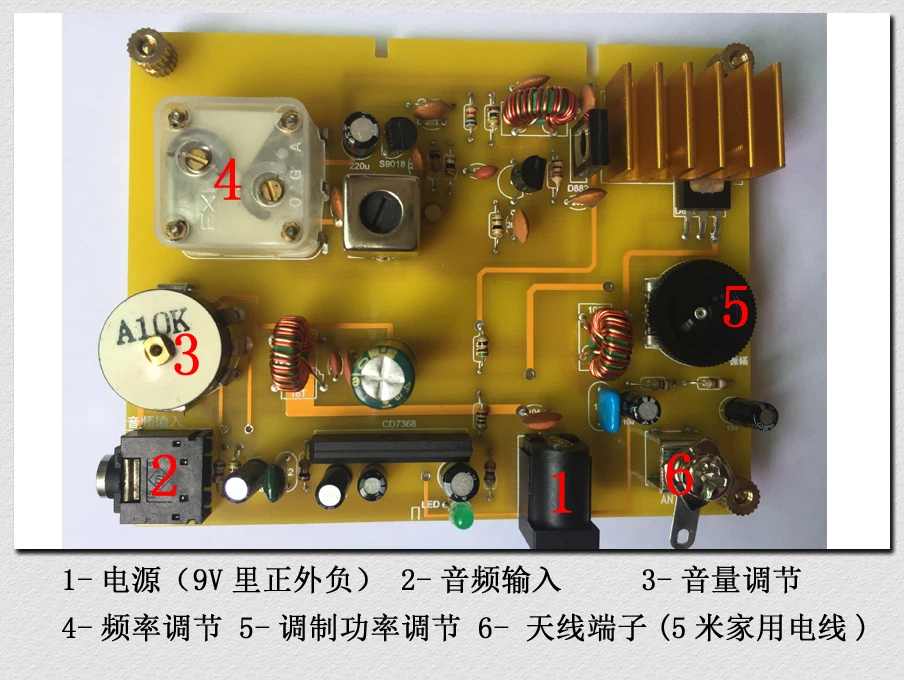

Электрические параметры:
Источник питания: 9V2A DC, интерфейс 5,5, внутри и снаружи отрицательный (нужно поставить питание)
Частота передачи: 530 ~ 1600 кГц (диапазон радиоволн)
Высокочастотная Мощность передачи: регулируется от 20 МВт до 500 МВт, и регулируемая мощность в пределах 5 до 10 метров.

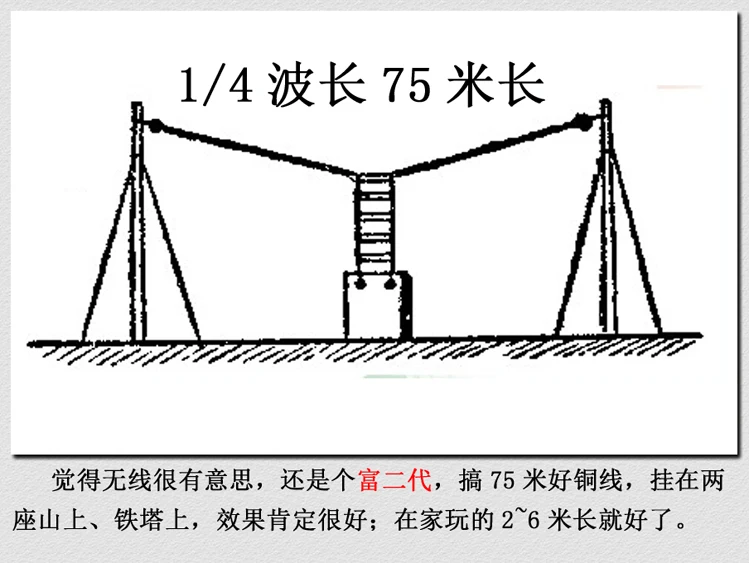

Антенна: 5 метров домашняя 1,5 ~ 2,5 с медным проводом
Аудио вход: 3,5 мм на обоих концах, с креплением платы
Источник звука: CD, настольный компьютер, мобильный телефон и т. Д.
Применимый: китайский волновой радиолюбителей, для студентов, чтобы изучить принцип генерации и модуляции беспроводного сигнала.
Схема звукового усилителя, которая выводит достаточную звуковую мощность на схему модуляции.
Плата принимает модуляцию коллектора, с небольшими искажениями и регулируемой амплитудой, и имеет превосходное качество звука; она подходит для любителей радио и студентов, чтобы experime

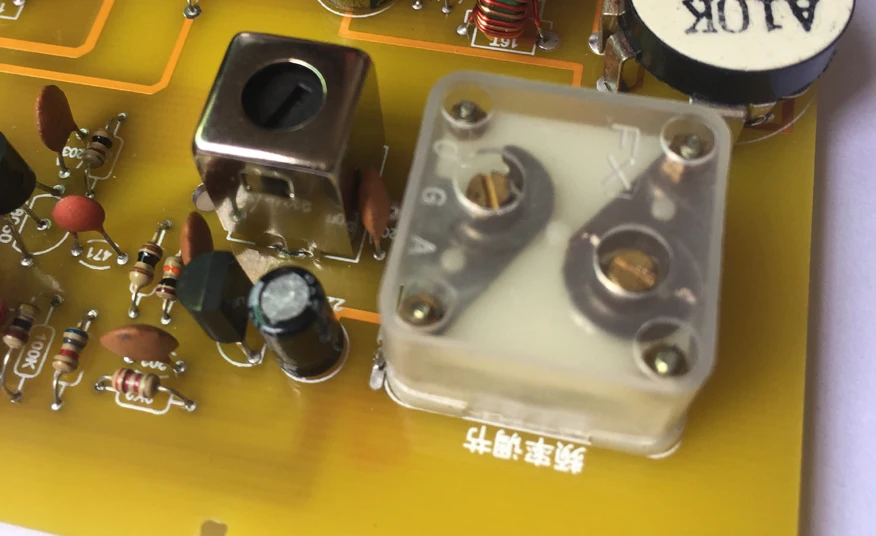

Отрегулируйте 223 для регулировки емкости, вы можете изменить частоту на 530 ~ 1600 кГц;
Метод отладки деталей: поверните ПВХ против часовой стрелки до конца, отрегулируйте конденсатор обрезки ПВХ под показанным углом, установите с цифровым дисплеем и радио на 530 кГц, тонкая настройка середины недели до получения сигнала; затем Настройте ПВХ по часовой стрелке до конца. Установите цифровое радио на 1600 кГц, отрегулируйте емкость триммера ПВХ на 1600 кГц и отрегулируйте количество радио на 5300 ~ 1600 кГц. Он аналогичен способу регулировки локального осциллятора всей хрустальной трубкой.
Использование и эксперимент радиопередатчиков подпадают под местные правила радиосвязи и регулируют амплитудную ручку, чтобы минимизировать мощность.
