Микрочип MPLAB PICkit 4 в цепи отладчик, программист в Go, MPLAB X IDE версии 4,15 или более поздней версии

Описание

Описание продукта:

Описание продукта:

MPLAB®PICkit™4 в цепи отладок/программист позволяет быстро и легко отлаживать и программировать PIC®И dsPIC®Флэш-Микроконтроллеры, используя мощный графический интерфейс пользователя MPLAB X интегрированной среды разработки (IDE), версия 4,15.

MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Вместе с более широким целевым напряжением PICkit 4 поддерживает более современные интерфейсы.

Funtion в ближайшее время: дополнительный слот для карт micro SD и возможность самостоятельной работы от цели означает, что вы можете взять свой код с собой и программировать на ходу. * И никогда не беспокойтесь о размере кода.

Особенности

8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD) Соответствует скорости синхронизации кремния, программы так же быстро, как устройство позволит Широкое целевое напряжение (1,20 V ~ 5,5 V) Может быть питание от цели (2,7 V ~ 5,5 V)Минимальное потребление тока при <100 мкм от цели Питание от высокоскоростного USB 2,0, внешняя мощность не требуетсяМожет поставить до 50 мА питания на цель через USB Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств Поддержка программатора в Go (PTG) * Слот для sd-карты для хранения данных программы Нажмите на логотип, чтобы программировать цель CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве, отвечающих требованиям

* Эта функция скоро появится с обновлением прошивки продукта через MPLAB X IDE.

Программные требования

MPLAB X IDE/SATA версии4,15 или более поздней версии Microsoft Windows®7 или позже, Mac OSX®И Linux®Операционные системы Программы кодовые файлы, генерируемые MPLAB IDE

Как Применение

1. Установите последний MPLAB X IDE (www.microchip.com/mplabx)

2. Подключение к оконечному устройству

Подключите MPLAB PICkit 4 к компьютеру с помощью прилагаемого кабеля Micro-B USB. Прикрепите кабель связи между отладом и целевая плата. Подключите внешний источник питания для целевая плата.

Типичная система отладок-устройство с бортовой схемой отладочной работы

Альтернативная система-устройство для измельчения льда

3. Создание, строительство и запуск проекта

См. Руководство пользователя MPLAB X IDE или онлайн-помощь для инструкции по установке языковых инструментов, создания или открытия проекта и настройки свойств проекта. Проверьте, что биты конфигурации в вашем коде соответствуют рекомендуемым настройкам ниже. Для выполнения вашего кода в режиме отладочной работы выполните запуск. Для выполнения кода в режиме не-Debut (release) Выполните запуск. Чтобы удерживать устройство в режиме сброса После программирования, используйте значок «удерживать в сбросе» на панели инструментов.

Рекомендуемые настройки

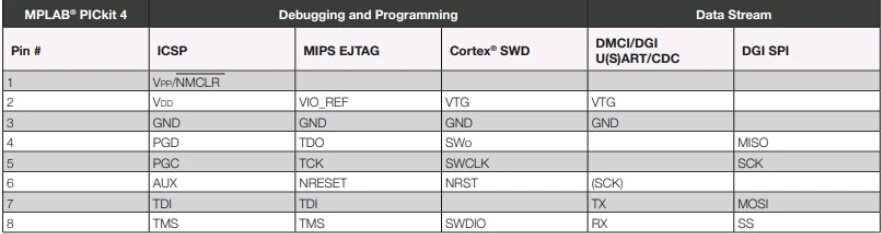

PICkit 4 Интерфейсы выводов

** Оконечное устройство должно работать с осциллятором для отлаживающего устройства, чтобы работать в качестве отлаживающего устройства.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отлаживающего устройства.

Цель схемотехника меры предосторожности

Не используйте вытяжки на PGC/PGD:Они сорвут уровни напряжения, так как эти линии имеют программируемые вытягивающие резисторы в отладе. Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы на линии данных и часов во время программирования и отладочных сообщений. Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой нагрузочный резистор, как правило, является достаточным. Не используйте диоды на PGC/PGD:Они предотвращают двунаправленный обмен данными между дебютором и оконечным устройством. Не более рекомендуемой длины кабеля:Описание оборудования MPLAB PICkit 4 онлайн-помощь или руководство пользователя для длины кабеля.

Развития ресурсы

PICkit 4 средства официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140

Посылка содержание

Вес:0,258 кг
