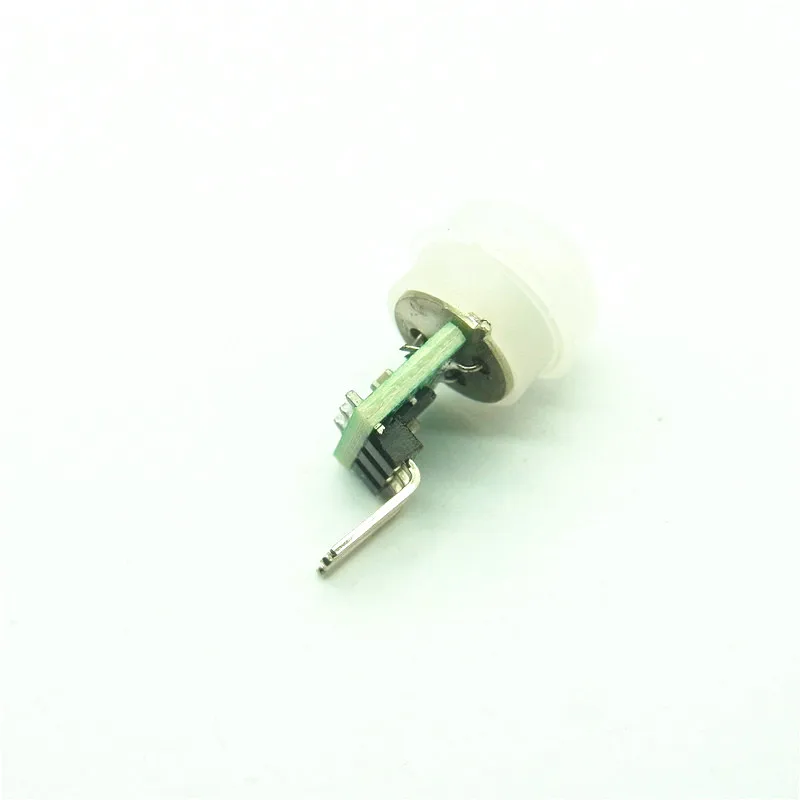

Миниатюрный модуль инфракрасного датчика человеческого тела PIR

Инструкции для модулей датчика AM312

Один 、 описание модуля

AM312 индукционный модуль человеческого тела:Это цифровой Интеллектуальный автоматический продукт управления, основанный на пассивной инфракрасной технологии человека, с высокой чувствительностью и сильной надежностью, широко используется во всех видах автоматического индукционного электрического оборудования.

Два 、Схема и типичное применение

Три 、 технический параметр

1.Рабочее напряжение: DC 2,7-12 В;

2.Потребление статической энергии: <0.1ма;

3.Время задержки: 2 секунды;

4.Время блокирования: 2 секунды;

5.Режим триггера: повторяемый;

6.Индукционный диапазон: ≤угол конуса 100 градусов, 3-5rice; (в зависимости от конкретных линз)

7.Рабочая температура:-20-+ 60 ℃

8. PCBРазмер формы: 10 мм * 8 мм

9.Модульная линза: микролинз

Четыре 、Функциональные характеристики

、Защита от помех, внутренняя цифровая обработка сигнала, прямой выход высокого и низкого уровня.

B 、Повторяющийся Режим триггера: То есть, После индукционного выхода высокого уровня, в течение периода задержки, если человек активен в диапазоне его зондирования, его выход будет оставаться высоким все время. задержка, пока люди не уйдут, она превращается в низкий уровень. (а именно: индукционный модуль автоматически задерживает интервал времени после обнаружения каждой активности человека., И время следующего действия является отправной точкой времени задержки.).
