Описание
Системы доска ресурсы:

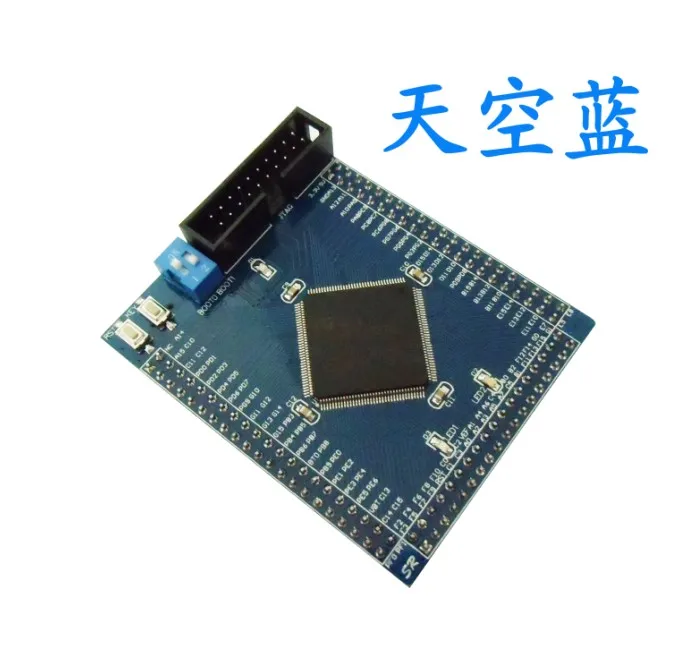

1 、 STM32F407ZGT6Chip LQFP144 2. Две лампы runsLEDLamp (RespectivelyPB0AndPC0) 3. Один пользовательский ключ входа (разъем PA0) 4 、 Кнопка сброса 5. Начните выбор номера (снимите короткую шляпу, которая была хлопотно в прошлом) 6. Индикатор питания 7. Интерфейс J-LINKEmulator (SupportJLINK/ULINK/ST-linkзагрузите) 8. Интерфейс источника питания usb( может работать с оборудованием и невольным оборудованием, не поддерживается загрузка usb) 9. 3. 3 в чип регулятора напряжения питания 10. NAND FLASHFlash memory защищены интерфейсом (K9F1GO8U0E, размер is128M) 11. EEPOMChip защищены интерфейс (AT24C02, размер is2K) 12. 8 мглавный Частотный кварцевый генератор и 32,768khzclock кристалл (назад) 13. Таким образом, используйте все булавки для вывода (2,54 Расстояние)STM32F407ZGT6Parameters:
Размер: 5,6 см * 7 см
Свинцовая шпилька: ABCDEFGAllIOMouth, 1OneGND, 1One3. 3V, 1One5V, 1OneVBAT, 1OneRST, Vref +
Версия: Игольчатый ряд вверх, штырь вниз, двустороннее расположение игл
Мощность поставляемый режим: Источник питания USB, игольчатый источник питания, JTAGSimulator источник питания
Метод загрузки: Jlinkзагрузите, ulinkзагрузите, ST-linkзагрузите (загрузка последовательного порта не поддерживается)
Применение объекта: Обучение, товар, Би-набор, дизайн, конкурс и т. Д.
Уровне системной платы: Полностью подходит для промышленного использования
Отгрузочная ведомость:
Часть основной платы управления
Данные загружаются через сетевой диск (в том числе схема, процедура тестирования, посылка расстояния)
За корпусом FLASHChip andEEPOMThe чип по умолчанию недоступен. При необходимости вы можете связаться с сотрудниками Службы поддержки клиентов.
8 MHZCrystal and32. 768kh кварцевый генератор гарантирует Полный шок, некоторые люди говорят, что этот round32. 768 khzthe кристалл не может позволить себе вибрировать, изменить на другие дорогие кристаллы, увеличить стоимость клиента, наша гарантия полностью сотрясается., другие причины для того, чтобы не вибрировать, в основном это то, что дизайн платы является неразумным., неправильные параметры начальной емкости, время нагрева электрического паяльника слишком длинное, чтобы выгореть кристаллический генератор, И т. Д., нормальный дизайн будет шокировать, тысячи системных плат, которые мы продали в последнее время, никогда не могли сказать, что они не вибрируют.
'
