MKS Gen V1.4 плата управления Mega 2560 R3 Материнская плата RepRap Ramps1.4 совместима с 5 шт. TMC2100

3 209 руб.

Описание

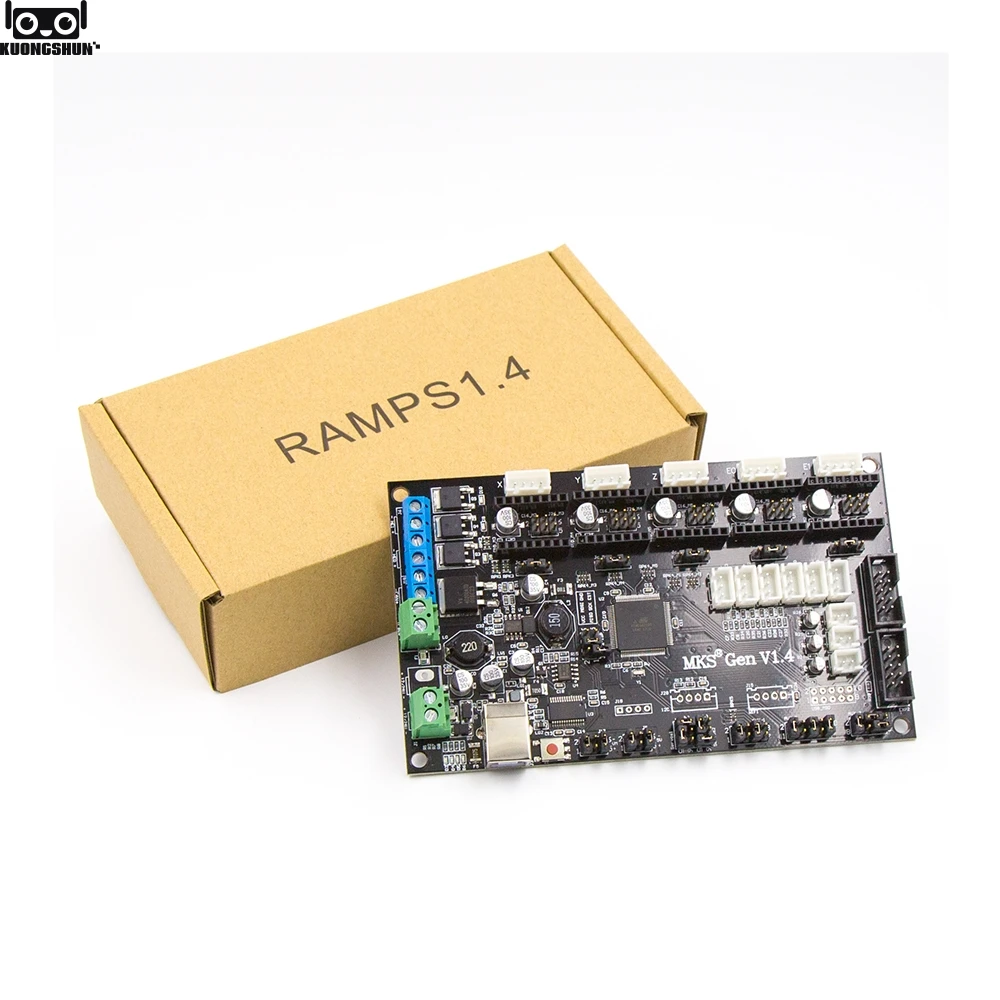

MKS Gen V1.4 плата управления Mega 2560 R3 Материнская плата RepRap Ramps1.4 совместима с USB и 5 шт. TMC2100

Описание:

MKS Gen-это многофункциональное электронное решение для Reprap и других устройств с ЧПУ.

Он оснащен бортовым ATmega2560. Его пять выходов двигателя питаются от Pololu pin совместимые Шаговые драйверы.

Плата имеет дружественный порт расширения разработчика, поддерживающий доступ, такой же, как Ramps1.4.

MKS Gen разработан, чтобы быть гибким в наличии источника питания пользователя, что позволяет любому источнику питания от 12 V-24 V.

MKS Gen сохраняет Весь интерфейс ramps1.4.

Электропроводка

План электропроводки на основе доступной информации

MKS Gen разъемы

Установка схема

TMC2100:

Метод расчета тока драйвера: i = Vref * 1,9/2,5
По умолчанию Vref-0,65 В, ток по умолчанию-0.5a максимальный ток-1A.

Внимание: когда вы используете TMC2100, некоторые советы вам нужно следовать.

1. Отрегулируйте потенциометр специальной керамическая отвертка. В противном случае диск легко поврежден.

2, теплоотвод на блоке привода приклеен к середине чипа (другой драйвер такой же), в противном случае, он может быть сокращен в токе со следующим штырьком.

MKS Gen V1.4 плата управления Mega 2560 R3 Материнская плата RepRap Ramps1.4 совместима с 5 шт. TMC2100
