Многофункциональный Набор для ремонта цепи Соединительный кабель адаптер

Описание

Этот продукт-комбинированный комплект электрика, предназначенный для обеспечения персонала по обслуживанию цепи более комплексным использованием инструментов для облегчения работы и повышения эффективности работы.

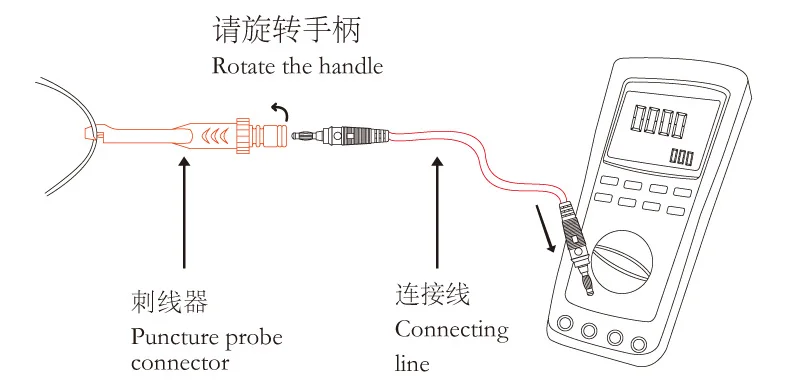

1) Используйте Руководство по стрингеру:

Используйте крючок усадочного устройства, чтобы зацепить соответствующий провод, поверните ручку, чтобы пробить провод, и подключите мультиметр к кабелю для завершения измерения провода.

2) руководство по использованию диодных тестовых ламп:

В основном, чтобы проверить сигнал инжектора, есть сигнал, что контрольная лампа будет мигать. Если контрольная лампа всегда включена или выключена, сигнал инжектора является аномальным.

Для прокола двух проводов соответствующего инжектора Используйте стропальщик и подключите тестовую лампу.

1) Использование потенциометров:

В основном для имитации сигнала датчика, чтобы определить качество линии, обратите внимание на изменения потока данных через соответствующий компьютерный детектор.

Основные аналоговые Типы датчиков давления: датчики давления на рельсах, датчики давления масла, датчики давления на давление всасывания, датчики давления на мочевине и т. Д.

Аналоговый датчик давления используется, как показано на рисунке ниже. Положительные и отрицательные электроды можно обменять во время использования. Средняя линия должна быть подключена к сигнальной линии;

После завершения соединения, напряжение поворотной ручки сигнальной линии изменится между 0-5 В, чтобы определить качество линии.

При моделировании температурного датчика используются только 2 линии: положительный и сигнал можно использовать, и сигнал и отрицательный можно использовать.

Основной аналоговый датчик температуры: Датчик температуры воды, датчик температуры воздуха на впуске, датчик температуры масла, датчик температуры топлива, бак для мочевины датчик температуры, датчик уровня жидкости, датчик температуры после обработки выхлопных газов и т. д.

После завершения соединения, напряжение поворотной ручки сигнальной линии изменится между 0-5 В, чтобы определить качество линии.

Другие инструкции по использованию предохранителей и резисторов здесь не описаны, пожалуйста, обратитесь к эксплуатации транспортного средства.
