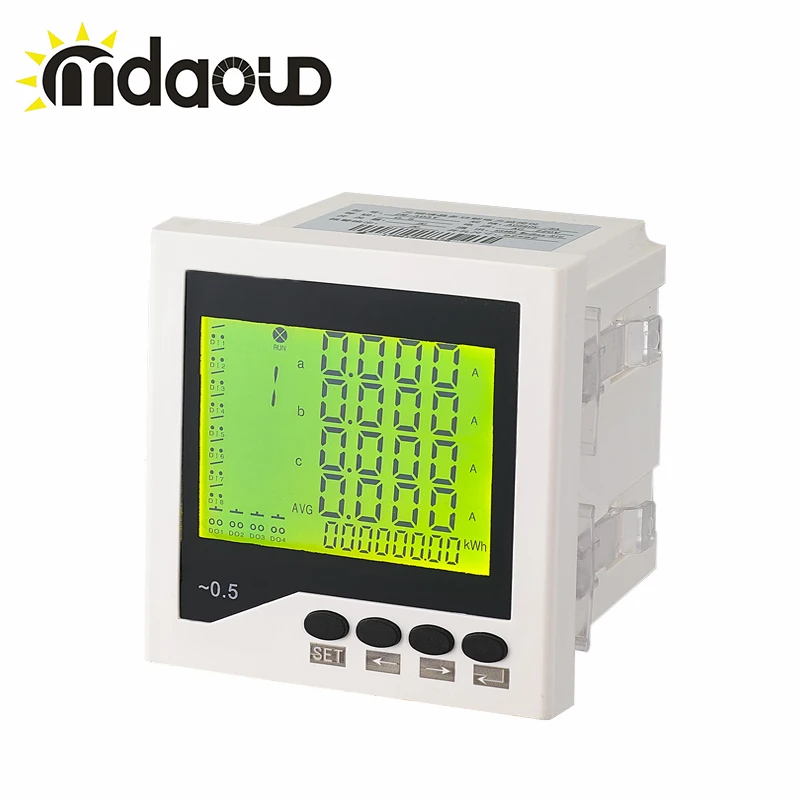

Многофункциональный Вольтметр счетчик энергии Мощность монитор с ЖК-дисплеем

Многофункциональный монитор и контрольный метр-это высокопроизводительный интеллектуальный инструмент, с такими функциями измерения параметров мощности и гармонических волн в режиме реального времени, измерения положительной и отрицательной активной/реактивной энергии, измерение энергии в отдельных часовых поясах, чтение энергии в фиксированном часовом поясе, анализ электрического качества,Отображение волн в реальном времени, запись событий,Требования и т. Д. Также обеспечивает различные входыИ выходные интерфейсы для контроля и контроляНа месте, и интегрирован с RS-485 портом,Сотрудничество с различными интеллектуальными распределениямиСистема и система управления, поделитьсяПараметры и данные системы. Этот счетчикОчень высокая производительность и индекс цен, полностьюЗамените передатчик мощности, измерительные приборы,Счетчики энергии и связанные части, широко используютсяВ системе управления энергопотреблением, мониторинг мощностиСистемы, минеральные предприятия,Умные здания, переключатели и т. Д. УмныеСистема питания.

Соответствующих стандартам

1. GB/T 22264,1-2008: установленный цифровой дисплей Электрический измерительный instruments-Part1: определения и общиеТребования

2. GB/T 22264,7-2008: Электрические измерительные приборы с цифровым дисплеем-часть 7: специальные требования к многофункциональным измерителям

3. GB/T 22264,8-2008: установленный цифровой дисплей Электрический измерительный instruments-Part8: рекомендуемые методы тестирования

4. GB/T 17215,322-2008: Электрические измерительные приборы переменного тока специальные требования часть 22: статический электросчетчик (класс 0,2 S и 0,5 S)

5. GB/T 17215,323-2008: Электрические измерительные приборы переменного тока специальные требования часть 23: статическая реактивная энергияМетр (класс 2 и 3)

6. Многофункциональный счетчик энергии

7. Детектор для электрической пожарной защиты

8. Код пожарной защиты высоких зданий

9. Анализатор низковольтного распределения

10. Код для Дизайна жилого здания

11. Установка и работа остаточного тока триппинга защитного устройства

Параметры:

Точность измерений

Электрический ток 0,5

Входной сигнал

◆Режим подключения четырехфазного трех проводов, трехфазный трехлинейный.

◆Номинальное напряжение AC 57,7 V, AC 100 V, AC 220 V, AC380V.

◆Более нагрузка 1,2 раз (Продолжительная), 2 раза/секунду(Мгновенно).

◆Мощность <1VA/фаза.

◆Impedance> 300KΩ.

◆Частота fo 45 ~ 65 Гц или DC.

Вспомогательный источник питания

◆Рабочий диапазон AC/DC 80 V ~ 270 V, AC220V.

◆Power потребление <4VA.

Функция модуль

♦ Интерфейс связи 1 способ RS-485 связи,Modbus-RTU протокол aud r ate: 1200 ~ 9600bps,По умолчанию 2400bps.

◆Вход переключателя: Поддержка входа 2 стволовых узлов.

◆Выход переключателя: Поддержка 2 релейных выхода, емкость: AC250 V/5A, DC 30 V/5A.

◆Выход передачи: поддержка 1 аналогового выхода: 0/4 ~ 20 мАИли 0 ~ 5/10 в.

Защита окружающей среды

◆Рабочая температура:-10 ℃ ~ + 55 ℃.

◆Температура хранения:-25 ℃ ~ + 70 ℃.

◆Относительная влажность менее 93%, не КОРРОЗИОННЫЙ газ.

◆Elevation≤2500m.

Безопасность

◆Сопротивление изоляции> 100 МОм.

◆AC Выдерживает напряжение AC 2kv.

Электромагнитной совместимости

◆ESD 4-го уровня.

◆Электрический быстрый переходный уровень взрыва 4.

◆Всплеск (удар) Уровень 4.
