Описание
AD9850/AD9851 DDSModule макетная плата
Один 、 отгрузочная ведомость
AD9850/9851 пресс-форм
Высокое качество DuPont line10Article
Модуль монтажная схемаSTM32MCU драйвер
Профессиональная техническая поддержка
Два 、 показатели эффективности
Модуль AD9850/9851 может выводить две синусоидальные волны, две квадратные волны
Выходная синусоида: AD9850: 0-40 МГц
AD9851: 0-60 МГц
Три 、 преимущества продукта
1. Низкая цена, отличная производительность, высокая производительность. (AD9850Chip цены по-прежнему растут, цена модуля также выше)
2. Дизайн промежуточной частотной цепи с использованием РЧ-схемы, соответствие импеданса цепи лучше, более низкий выходной сигнал фазового шума;
3. Adopt70MHzLow-pass фильтр, делает соотношение сигнал/шум синусоидальной формы лучше;
4. AdoptSMAConnector выход, удобный для пользователей для подключения с последующими цепями;
5. Разумная схема, в целом простая и красивая;
Четыре 、 сигналов, например,
1 、 Выход два 10 Гц Обратная синусоида, красивая форма волны
2 、Выход два100 ГцОбратная синусоида, красивая форма волны
3 、 Выход два 10 кГц Обратная синусоида, красивая форма волны

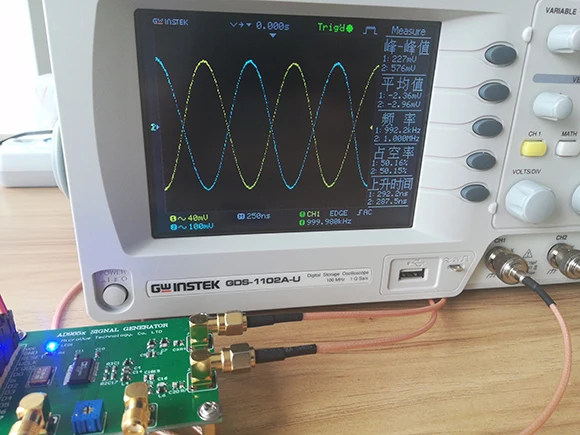

4 、 Выход два 1 МГц Обратная синусоида, красивая форма волны
5 、 Выход два 10 МГц Обратная синусоида, красивая форма волны
6 、 Выход два 20 МГц Обратная синусоида, красивая форма волны
7 、 Выход два 40 МГц Обратная синусоида, красивая форма волны
8. Выход 60 MHzSine волна, форма волны все еще красива, ButVPPHas dropped68mV (это isad9851limited выход, ad9850предельный выход is40MHz 。)
9 、 Выход two1K Гц Перевернутая квадратная волна, красивая форма волны
10 、 Выход two10K Гц Перевернутая квадратная волна, красивая форма волны
11, Выход two100K Гц Перевернутая квадратная волна, красивая форма волны
12 、 Выход two1M Гц Перевернутая квадратная волна, красивая форма волны
13 、 Выход two2M Гц Перевернутая квадратная волна, красивая форма волны

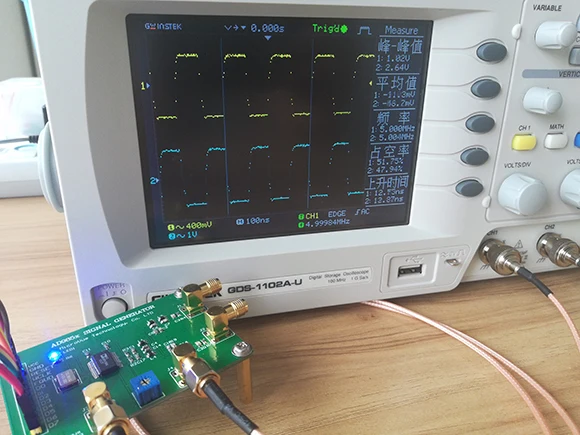

14 、 Выход two5M Гц Перевернутая квадратная волна, искажение формы волны
\
\
15 、 Выход two10M Гц Перевернутая квадратная волна, искажение формы волны является более тяжелым
\
\
\
\
\
\

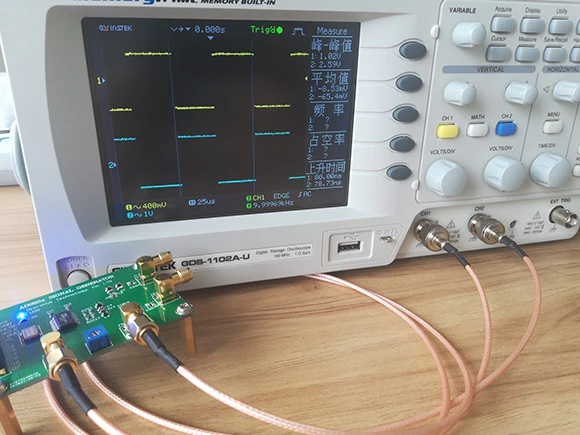

16. Выход два разных рабочих цикла Квадратная волна, красивая форма волны
\
\
\
\
\
\
\
\
\
\
\
\
\

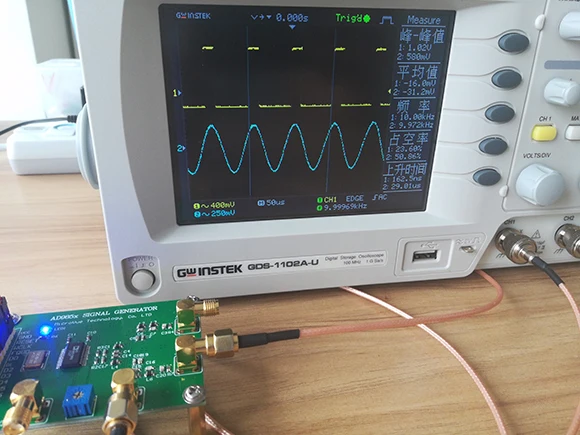

17. Выходная Синусоидальная волна и различные рабочие циклы Квадратная волна, красивая форма волны
\
\
\
