Описание

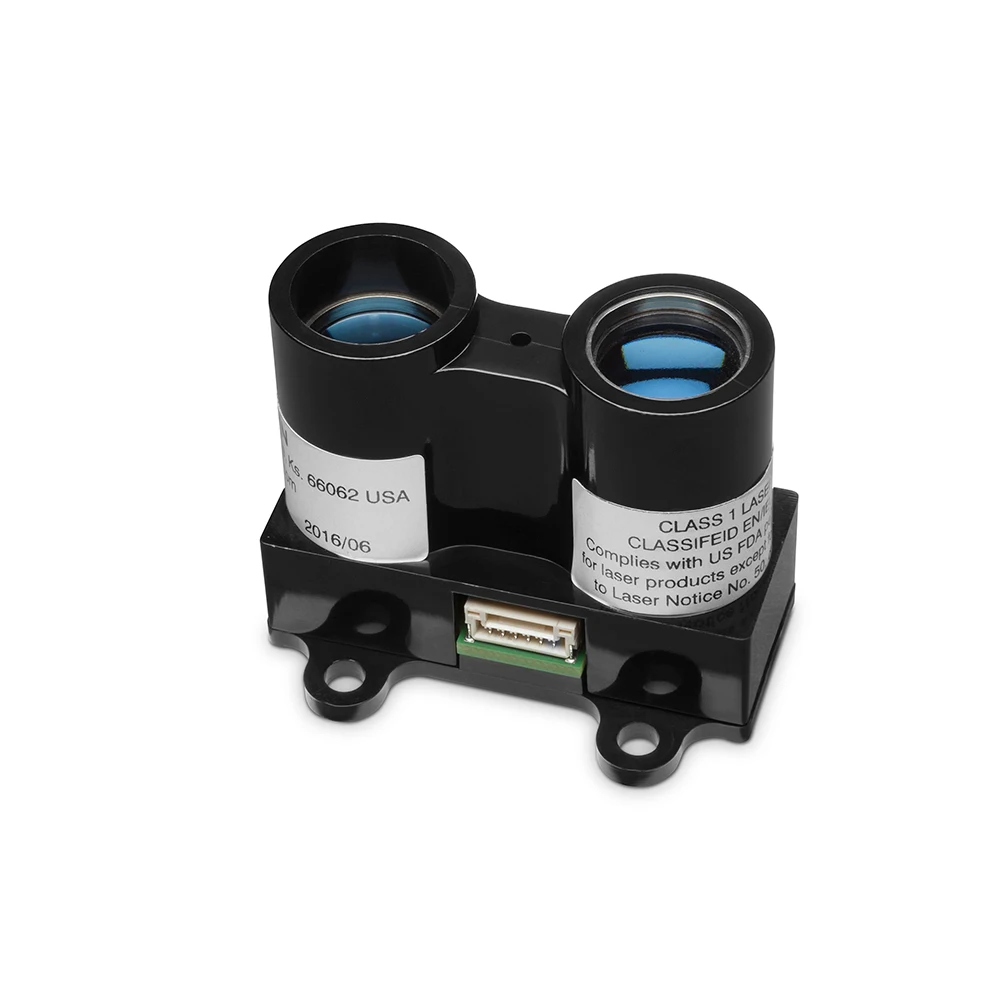

Ультра-малый объем LIDAR Lite V3 лазерный дальномер модуль 40 м I2C PWM интерфейс
Описание продукта:
\\
\
Компактный 48 мм x 40 мм x 20 мм модуль с 40 м Диапазон измерения \
Улучшения обработки сигнала обеспечивают более высокую скорость измерения на 5X \
Улучшенная связь 2c и Присваиваемая адресация 2c \
Отлично подходит для Дронов, робототехники и других сложных приложений \
\
\
ВЛазерный дальномер LIDAR-Lite 3Garmin-это незаменимый, мощный, масштабируемый и экономичный лазер на основе измерительного решения, поддерживающий широкий спектр приложений (ex. Дроны, общая Роботизированная, промышленное зондирование и многое другое). Измеряет расстояние, скорость и прочность сигнала кооперативной и некооперативной цели на расстоянии от нуля до более 40 метров. Предлагаем высочайшую производительность, доступную в одном датчике дальности луча в своем класса.
\\
Новый лидар-Lite вы найдете все, что вы в одной и той же техническими характеристиками, как legacy Датчик: до 40, что наши производственные мощности диапазон мощности с 1 см разрешение, маленький размер, низкое энергопотребление и легкий вес. Был ряд обновлений:
\\
Улучшения обработки сигнала обеспечивают более высокую скорость измерения на 5X
\\ \
Благодаря новой архитектуре обработки сигналов LIDAR-Lite теперь работает со скоростью измерения до 500 показаний в секунду, что обеспечивает более высокое разрешение для сканирования приложений. \
\
\
Улучшенная I2C сообщений
\\ \
LIDAR-Lite IPC связь теперь будет работать на 100 кбит/с или 400 кбит/с. \
В настоящее время широко совместим с большинством основных из I2C драйверы и большинство микро-Платы контроллеров. Вместо "ack" и "nack" откликов, когда датчик Доступен или занят, можно проверить статус регистратора (0x01), чтобы указать статус датчика. \
Предыдущее значение измерения можно считывать в любое время во время приобретения, пока оно не перезаписано новой стоимостью. Нет необходимости ждать, пока датчик будет доступен для чтения данных. Просто разогрейте и дайте ему порвать! \
\
\
Пользователь передаче I2C решения
\\ \
Индивидуальные датчики могут иметь уникальный адрес I2C. \
Базовый адрес 0x62 можно использовать как стандартный в одинарный датчик приложений, и он также будет доступен в многосенсорных приложений в качестве адреса вещания, чтобы начать команду ко всем LIDAR-Lites on В I2C шины. \
\
\
Совместимость со старым датчиком во всех основных функциях
\\ \
Совместимость будет расширяться в будущих вариантах и вариантах продукта, т. Е. Светодиодный датчик на основе, большой диапазон или продукты с высоким коэффициентом репса. \
\
\
Расширенная группа поддержки и документов
\\ \
Улучшенный и обновленный код приложения. Многие проекты готовы работать только с Arduino и датчиком прямо из коробки. \
Расширенная информация для поддержки новых функций \
\
\ \
\
\
Сочетание характеристик, обнаруженных в LIDAR-Lite-высокая производительность, низкая стоимость, малый размер, легкий вес, низкое энергопотребление, и динамическая настраиваемость вместе с коммуникациями и адресацией 2c-означает, что становится практичным устанавливать несколько датчиков на проект с минимальным весом и налогом на питание. Ширина луча LIDAR-Lite, как доставлено. 5 °. Этот узкий луч обеспечивает дальность действия и также обеспечивает лучшую селективность цели, чем ультразвуковой датчик.
\\ \
\ \
\
Лазерная версия PulsedLight LIDAR-Lite использует излучающий край, 905 нм, однополосный лазер. Это лазерное устройство обозначено как класс 1 во время всех процедур эксплуатации, однако работа датчика без оптики или корпуса или модификация корпуса может привести к непосредственному воздействию лазерного излучения и риску постоянного повреждения глаз. Работает от 5VDC источника питания и рисует только 100 миллиампер пиковой мощности при измерении и под 10 миллиампер при холостом режиме, LIDAR-Lite идеально подходит для проектов, работающих от источников заряда батареи, где низкое энергопотребление имеет исключительно важное значение.
\\
\
Уникальный, точный, легкий и экономичный
\\
Отлично подходит для Дронов, робототехники и других сложных приложений. Технология позволяет использовать меньшие, дешевые и более эффективные компоненты, одновременно достигая сравнимых или лучших производительности по сравнению с имеющимися технологиями, расширяя невероятную гибкость дизайна приложений по низкой цене.
\\
\ \
\
Приложения практически безграничны
\
Автомобильное зондирование слепых пятен, умный мониторинг движения города, 3-D сканирование изображения, предотвращение столкновений, промышленная жидкость/измерение уровня зерна/твердых тел, компоненты системы безопасности, музыкальные инструменты, медицинские изображения, аэрокосмические, и многое другое.
\ \
\
Технология инновации
\\ \
Использование технологии соответствия подписи (известная как корреляция сигнала), которая определяет задержку времени с помощью электронной скользящей информации о хранении передачи по полученному сигналу, чтобы найти лучшее совпадение. \
Управление их при помощи инфракрасного излучения, светодиодный или лазерный коротких позволяет 100:1 преимущество в пик выходная мощность по измерительных систем с использованием непрерывного луча. \
Новая технология токового драйвера с наносекундным временем передачи сигнала на высоких пиковых токах для производства высокой мощности передающих последовательностей. \
Применимый подход к обработке сигнала в одном программируемом логическом чипе. \
\
\
Что входит в комплект
\\
1x лазерный дальномер LIDAR-Lite \
1x кабель (один конец с разъемом, другой конец голые провода) \
\
\
\
Технические характеристики
\\
Производительность
\\ \
Точность: +/-2,5 см \
Диапазон: 0-40 метров \
Мощность: 4,75-5 в постоянного тока; 6 В Макс. \
Потребление тока: 105ма, холостого хода; 130ма, непрерывного \
Rep rate: 1-500 Гц \
Интерфейс: I2C или PWM \
Рабочая температура: от-20 до 60 °C \
Длина лазерной волны/Пиковая мощность: 905 нм/1,3 Вт \
Дивергенция луча: 4 м радиан X 2 м радиан \
Оптическая Диафрагма: 12,5 мм \
\
\
\
Конфигурация
\ \
Лазер/контактный диод 14 мм оптика (лазерное устройство класса 1) \
\
\
\
Лазерный датчик PCB
\ \
NEP (контактный детектор): 12nW rms, 1.5pF емкость детектора, 1 мм Размер виртуального детектора \
Мин обнаруживаемый сигнал: 1nW-256 интегрированные всплески (максимальное время интеграции) \
Мощность передачи (лазер): 1,5 Вт Пиковая 14 мм @ 3 Ампер привод, 75 мкм однополосная Лазерная Соединительная \
Мощность передачи (светодиодный): 200 мВт в пределах +/-3 градуса луча @ 1amp \
\
\
\
Полезные ссылки
\\
Pdf-файле
\\ \
Инструкции \
Безопасность и информация о продукте \
Разводки выводов \
Сертификат соответствия \
\
\
\
GitHub Arduino librairy \
\
\
\ \
Лазерный дальномер LIDAR-Lite-Простой эскиз Arduino 180 градусов "радар" \
Различия с LIDAR-Lite v2 \
\
\
\
Размеры
\\
Размер модуля: 20x48x40 мм \
Размер печатной платы: 44,5 мм x 16,5 мм \
Вес модуля: 16 г (с оптикой и корпусом) \
Вес печатной платы: 4,5 г
