Описание

DHL EMS Fedex IP FedEx IE плата Введение:

Дорогой покупатель, если вы выбираете: DHL EMS Fedex IP FedEx IE быстрая доставка, пожалуйста, свяжитесь с продавцом, чтобы изменить стоимость доставки после размещения заказа, быстрая доставка, как правило, не так дорого. Желаю вам приятных покупок, спасибо!

Первый раздел введение продукта

A.Краткая информация

MB4TC 4Модуль высокоточного сбора термопары, может быть собран 8 видов термопары (J/K/T/E/R/S/B/N), получение высокой точности температуры.4Канал может собрать один и тот же тип входного сигнала, и каждый канал может быть разным типом входного сигналаДанные аналогового сигнала, собранные изолированным модулем вывода интерфейса RS485, используют Modbus-RTU связь, может быть адаптирован к DCS, PLC, и различные конфигурации программного обеспечения и т. Д.

Обнаружение сигнала, ЦП и вход питания, изоляция электрического сигнала связи RS485, эффективное подавление всех видов последовательного режима и общего режима помех, для обеспечения точности данных, но также для обеспечения надежности модуля.

Две.Характеристика

1.Используя стандартный протокол Modbus-RTU.

2.Согласно их собственным потребностям, чтобы установить входной сигнал типа канала.

ТриВысокая точность Обнаружение сигнала: с использованием высокой точности 24 бит AD и напряжение справки, напряжение эталонного температурного коэффициента 10PPM/C (макс).

4.Независимая высокоточная Компенсация холодного конца, точность 0. 5

ПятьБезопасность: обнаружение сигнала, выход сигнала, источник питания, RS485 электрические сигналы связи изолированы друг от друга.

ШестьЗащита связи: RS485 сигнал связи выходной интерфейс с использованием перенапряжения и перегрузки по току двойной защиты.

7.Тип входного сигнала, формат связи может быть установлен через программное обеспечение.

8.Мощность защита от обратной полярности.

Три.Технический индекс

Проект	Параметр
AI Входной сигнал	1Входной канал: 4 8-канальный, с гальванической развязкой аналогового сбора 2Тип входного сигнала: 8 видов термопары (J/K/T/E/R/S/B/N) ТриЧастота дискретизации: 4 канала на 200 мс 4Разрешение: 24ПозицияAD 5.Обнаружение сигнала цепи и изоляции процессора защита напряжения: 1500 В
ДиИ сделать	1.4Сухоконтактный входной оптрон Commons 2.4Путь Открытый сборник Выходная оптопара Commons
RS485 Связь выход	1Связь протокол: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием перенапряжения и защиты от перегрузки по току 3Скорость передачи: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4Бит проверки: Нет проверки четности, проверка четности 5. Настройка: адрес модуля, скорость передачи, биты четности могут быть установлены программным обеспечением 6 RS485Защита напряжения цепи и изоляции процессора: 1500 В
Размер модуля	A.Размер раздельного модуля: 104 мм * 72 мм * 26 мм B.С терминалом и направляющей Размер коробки: 124 мм * 72 мм * 45 мм
Установка метод	Стандартная DIN направляющая с установкой рейки (35 линейная направляющая или высокая и низкая дорожка)
Рабочая среда	Температура:-10 ~ + 55 Температура Влажность: 35 ~ 85% (не роса)
Рабочее Электропитание	1Напряжение питания: 10 V ~ 30 V Широкий диапазон питания, с защитой полярности источника питания 2Потребляемая мощность: менее 3 Вт

Четыре.Точность измерения

Вход типа	Диапазон измерений	Разрешение дисплея	Точность
Регулятор температуры с термопарным	J(-200-1200 градусов С)	0.1C	+ 0,4
	K(-200-1370 градусов С)
	T(-200-400 градусов С)
	E(-200-950 градусов С)
	R(От-20 до 1750 градусов С)		+ 0,6
	S(От-20 до 1750 градусов С)
	B(600-1800 градусов С)
	N(-250-1300 градусов С)		+ 0,4
Холодный конец компенсация	-20-85	0,1C	Компенсация холодного конца: + 0,5

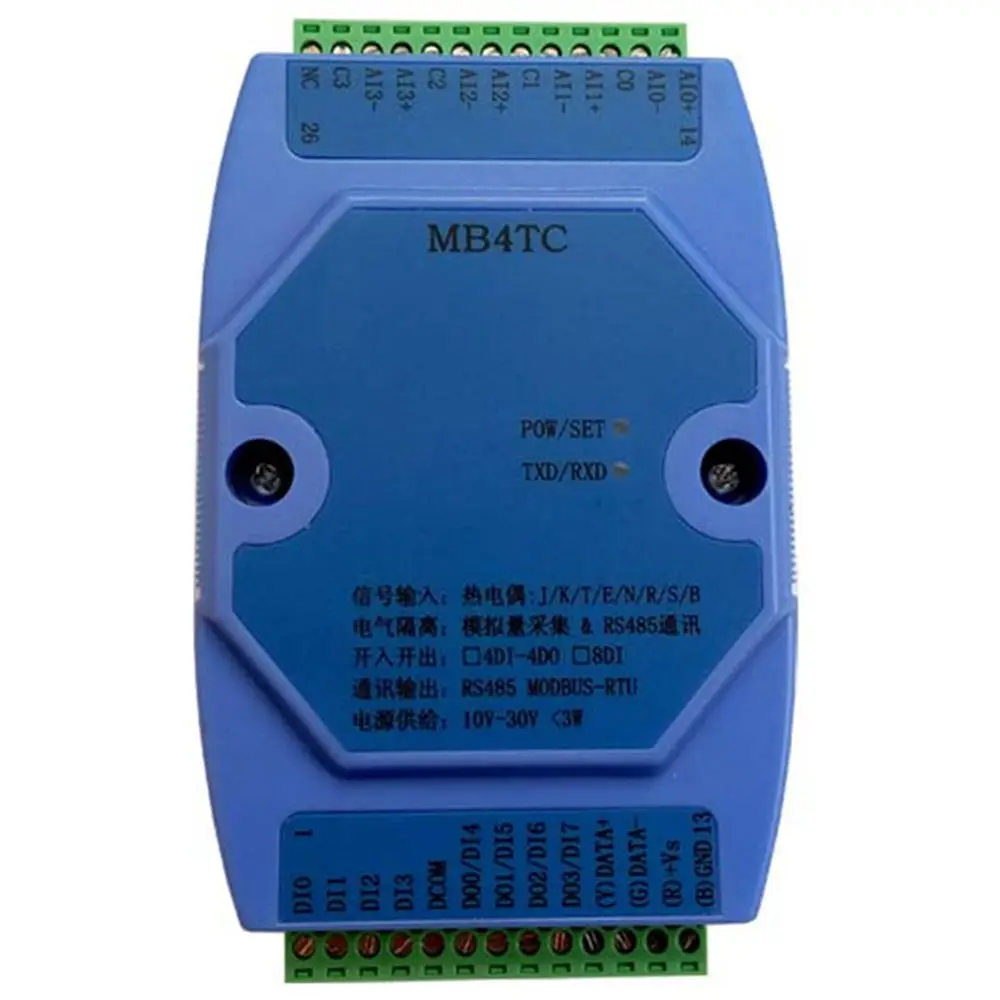

Пять.Внешний вид и внешняя проводка

Модуль сбора термопары поддерживает 8 термопар 4 дорожный модуль измерения температуры RS485 MODBUS

Шесть.Модуль индикаторной лампы и функции переключателя

1.POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модуль работает в рабочем состоянии. B. Красный свет: модуль имеет параметры конфигурации были написаны, нужно перезаряжать.

2.TXD/RXD:Связь индикация состояния

A.Зеленый свет мигает: связь получает данные B. Красный свет мигает: модуль отправляет данные

C.Зеленый свет всегда горит: данные + и данные-на линии связи RS485 линия подключена к реверсу или соединение сломано.

ТриМодуль правый переключатель сброса

A.Когда параметры связи (адрес модуля, скорость передачи данных, бит четности) не знают или параметры связи не соответствуют спецификации, и не могут установить связь модуля связи, решение состоит в том, чтобы сбросить параметры связи; мы используем зажим, чтобы удерживать переключатель сброса не открытым, через 5 секунд после [POW/SET] Модуль красных индикаторов, отпустите переключатель сброса, связь параметров была сброшена, до тех пор, пока модуль питания после перезапуска, параметры связи модуля были сброшены.

B.Параметры связи после сброса: Адрес: 1, скорость передачи: 9600bps, паритет: нет.

Семь.Типичное применение Монтажная схема

Модуль сбора термопары поддерживает 8 термопар 4 дорожный модуль измерения температуры RS485 MODBUS

Восемь.Определение клеммы

POS терминал	Название	Объяснить	POS терминал	Название	Объяснить
1	DI0	Переключайте входные 0	26	NC	Пустые
2	AIGND	Переключайте входные 1	25	C3	Пустые
3	IN1 +	Переключайте входные 2	24	AI3-	Вход термопары канал 3 отрицательный терминал
4	IN2 +	Переключайте входные 3	23	AI3 +	Вход термопары канал 3
5	DCOM	Откройте в общественных местах	22	C2	Пустые
6	DO0	Переключатель выход 0	21	AI2-	Вход термопары канал 2 отрицательный терминал
7	DO1	Переключатель выход 1	20	AI2 +	Вход термопары канала 2
8	DO2	Переключатель выход 2	19	C1	Пустые
9	DO3	Переключатель на выходе 3	18	AI1-	Вход термопары канал 1 отрицательный терминал
10	DATA +
