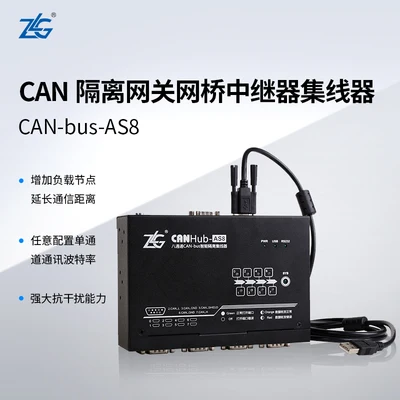

Может изолировать шлюз мост-повторитель концентратор

\
\

\
\

Может изолировать шлюз мост-повторитель линия-реализовать серии
Может изолировать мост-повторитель серии концентратор с 2/4/8 изолированы интерфейс can-шины, вы можете осуществить функции беспроводной Реле CAN-bus сети, может хранить и прямыми данными между могут сети разные цены. Основные приложения:
(1) использование этой серии продуктов для увеличения нагрузки узел и расширения расстояния связи, реализации сети ф после расширения функции;
(2) Скорость передачи данных по каждому каналу может быть настроена самостоятельно, чтобы понять, может ли сетевое соединение с различными скоростями передачи данных;

(3) эта серия продуктов имеет мощные функции фильтрации ID и преобразования данных, а Точная конфигурация приемки ID уменьшает нагрузку CAN bus до низкого уровня. Или изменение конкретных идентификаторов и данных для достижения цели удаления интерферных данных и разграничения различных устройств;
(4) он обладает сильной защитой от помех. Когда оборудование пользователя может быть убито или повреждено из-за сильного помех, его можно изолировать для защиты нормальной работы оборудования после подключения к этой серии продуктов.

Стабильный и надежный, широко используемый
Может изолировать мост релейный концентратор серии продукты были проверены жесткой практики, Стабильная и надежная, широко используется в высокоскоростной железной дороге, метро, угольной шахте, медицинской, аэрокосмической, строительной безопасности, управление лифтом и другие ситуации, используемые для расширения расстояния, изменения топологии, изоляции помех.

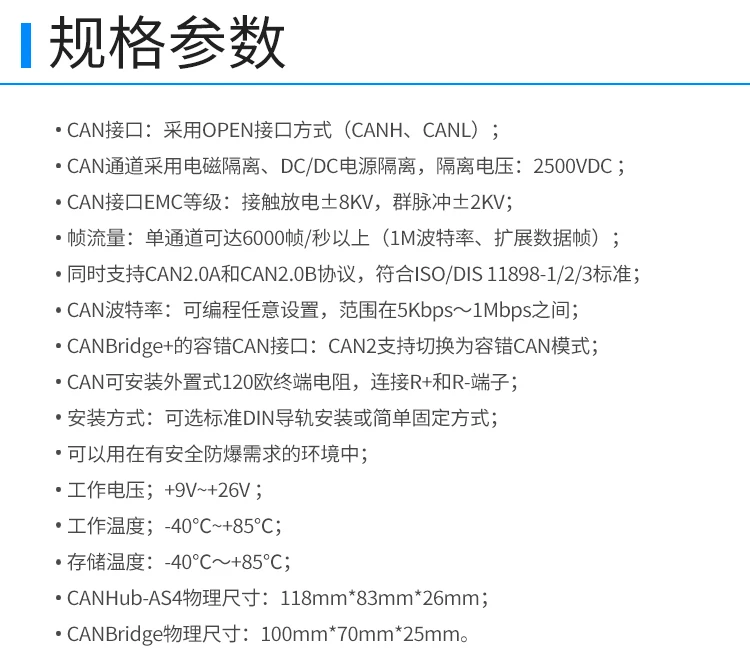

2500VDC электрическая изоляция может интерфейс, электростатический контактный разряд ± 8KV, поможет вам эффективно изолировать помехи.

Скорость передачи данных каждого канала может быть программно установлена в любом месте от 5 кбит/с до 1 Мбит/с.

Бесконечный каскад, для достижения ультра-дистанционной связи

CANHub имеет мощные настройки маршрутизации канала и функции фильтрации ID, которые могут выборочно передавать данные канала, значительно уменьшая нагрузку шины каналов и улучшая изоляцию данных.

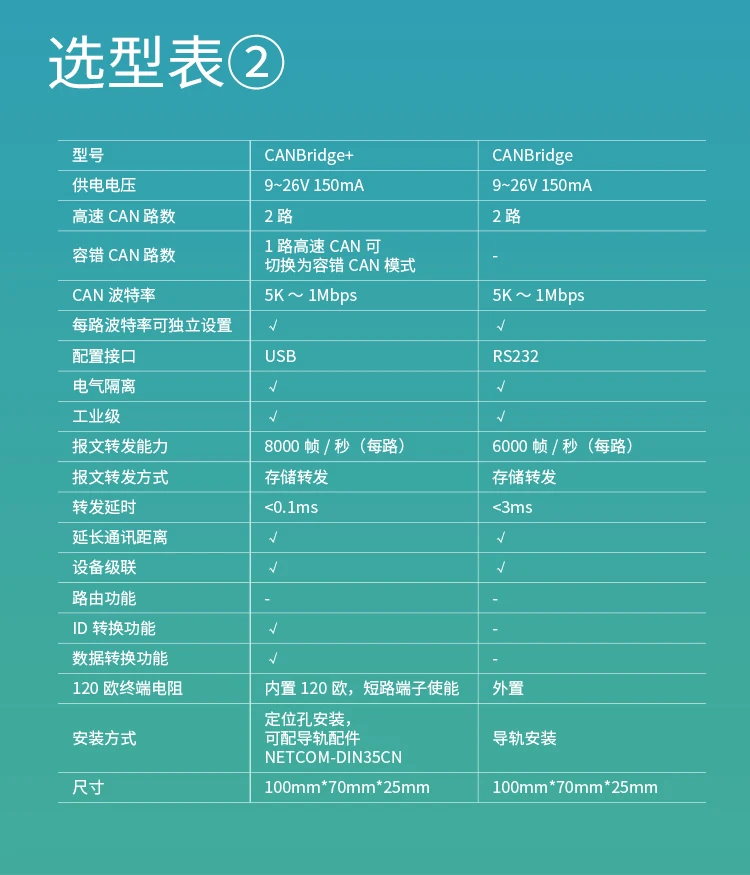

CANHub-AS8ID и функция преобразования данных с CANBridge +

Протокол CAN полностью соответствует спецификации CAN 2.0B и совместим с CAN2.0a, ISO 1188-1/2/3.

Конфигурация программного обеспечения
1. Конфигурация CANBridge, только нужно установить правильную скорость передачи данных двух каналов, и настройка фильтрации используется только при необходимости. Как показано на рисунке, шина определенного 100 кбит/с продлевается от 50 м до 100 м, и пропускаются только сообщения с идентификатором 0x001-0x005;

2. CANBridge + имеет функцию отображения кадра, которая может настроить 64 канала. В некоторых особых случаях полученный идентификатор должен быть преобразован в другой D, или часть данных должна быть преобразована. Функция отображения кадра может быть использована для легкого изменения кадра D и данных.

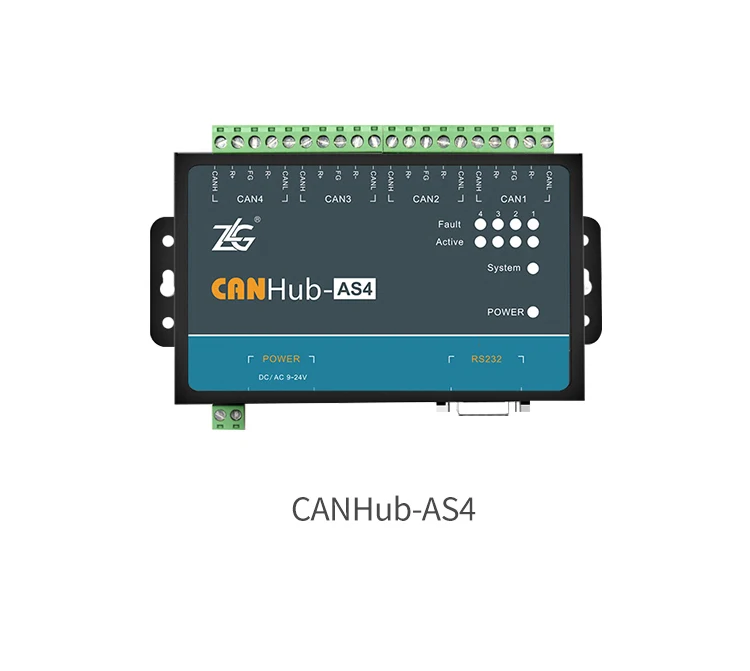

3. Для canhub-as4 конфигурации, вам нужно только установить правильную скорость передачи и трассу Четырех каналов, и настройка фильтра используется только при необходимости. Как показано на рисунке, пакет CAN2, CAN3 и CAN4 может быть отправлен только в CAN1, CAN3 и CAN4, что может значительно уменьшить количество неправильных данных, направляемых и улучшить использование шины.

\
\
