Описание
1. промышленного типа
2. Industrial повышение
Может умный реле Инструкции (промышленный тип)

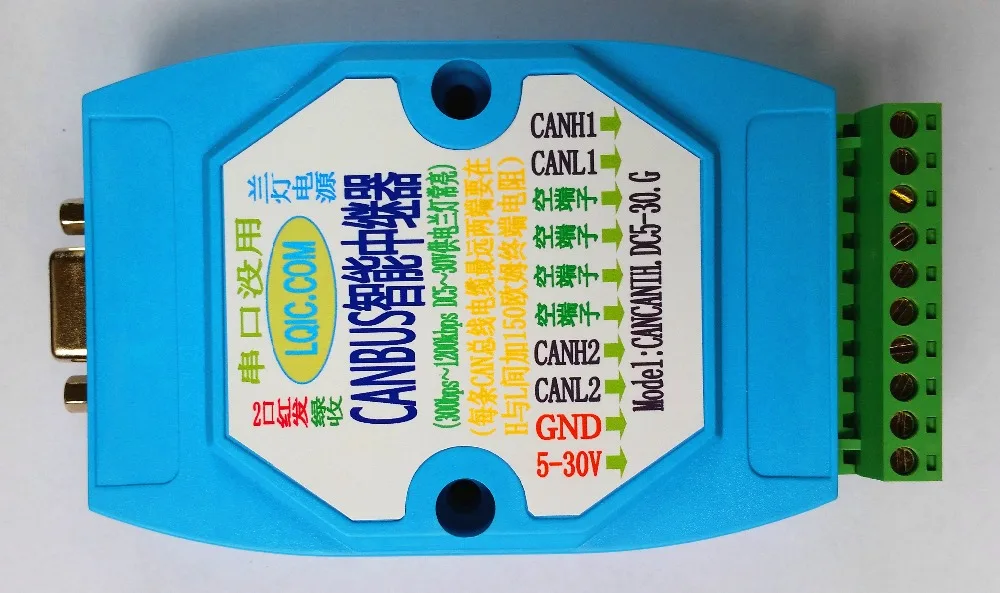

Один. Модель продукта: CANCANIH. DC5-30
Два. Источник питания: входной источник питания напряжение: DC5-30V Потребляемая мощность <2,0 Вт
Три. Интерфейс ввода/вывода и Метод установки:
1. интерфейс ввода шины Polar CAN: две линии, "1 H" подключается к входу высокого уровня шины CAN, и "1L" подключается к входу низкого уровня шины CAN.
2. Polar CAN bus Выходной интерфейс: две линии, "2 H" подключает выход может шина высокого уровня, и "2L" подключает выход может шина низкого уровня.
3. DC5-30V источника питания доступа: "5-30 V" соответствующий терминал, подключенный к положительным полюсом DC 5-30 V источника питания, "Земля" соответствующий терминала, подключенного к отрицательный полюс источника питания. Если это не работает правильно, пожалуйста, проверьте правильность подключения. Когда источник питания подключен правильно, синяя лампа всегда включена.
4. Каждая шина может иметь терминальное сопротивление 150 Ом между "H" и "L".
5. автобус может идти в форме "Чжи", рекомендуется не разбивать.
6. CAN bus принимает RVS1.0mm2 витая пара и дальность связи может достигать 5 км, который значительно уменьшает использование инженерного кабели и стоимость техники. И чем толще витая пара, тем дальше расстояние связи, тем лучше эффект связи. Если используется экранированная витая пара, эффект связи будет лучше. Скорость передачи шины: 0-1200Kbps произвольная скорость Адаптивная. Красный свет мерцает, чтобы отправить данные; зеленый свет мерцает, чтобы получить данные.
Четыре. Функции:
1. Этот продукт используется для расширения расстояния связи сети CAN bus и имеет функцию CAN bus relay. Нет необходимости менять исходный протокол связи, пока ретранслятор CAN подключен к сети CAN bus.
2. CAN bus использует дифференцированный сигнал для передачи, который имеет возможность дальней анти-помех связи и может осуществить надежную передачу данных в суровой среде на большие расстояния. Два автобуса могут быть подключены с помощью ретранслятора.
3. CAN Автобус имеет 110 полной нагрузки вождения. Если на шине CAN более 110 устройств, может использоваться повторитель. Для расширения расстояния связи CAN bus можно использовать несколько Ретрансляторов. После нескольких реле Расстояние связи может достигать десятков километров. Сеть проста и гибка и может расширить тысячи устройств.
Пять. Производительность:
1. умное Обнаружение передачи и приема сигнала:
При обнаружении полученного сигнала он автоматически передается в состояние обработки получателя; при обнаружении передаваемого сигнала он автоматически передается в состояние обработки получателя.
2. умная обработка применяется к проблеме задержки сигнала, вызванной длительной передачей.
3. двусторонняя связь, быстрая скорость связи, без настроек, подключи и играй, Прозрачная передача
