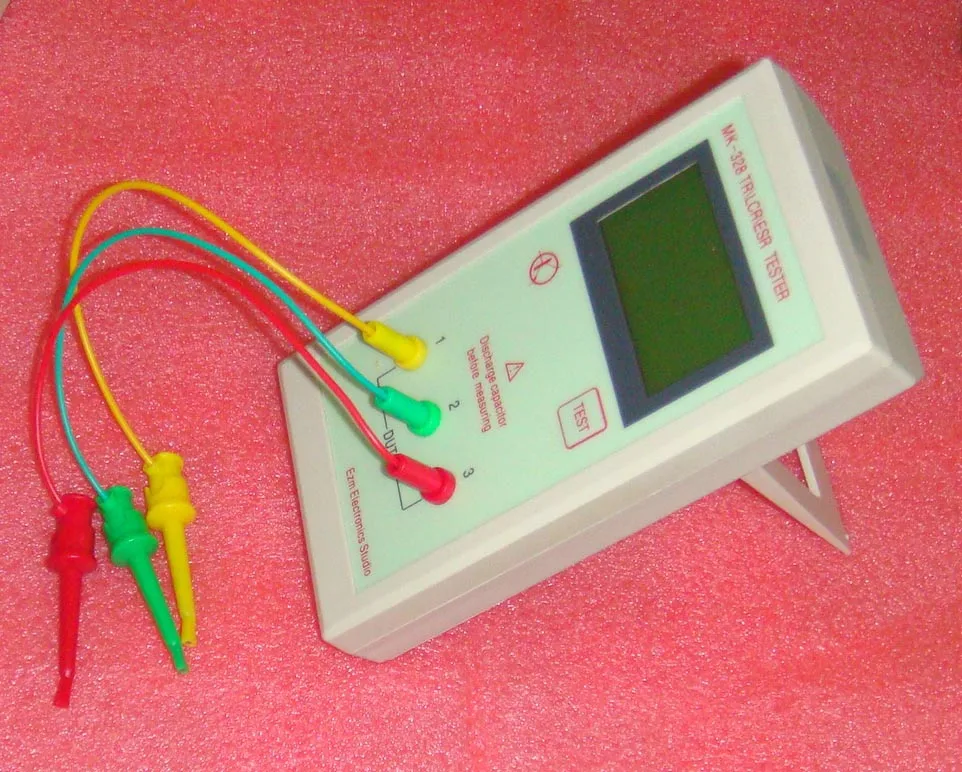

MOS транзистор testerRLC стол ESR MK-328 транзистор LCR СОЭ тестер

Описание

Новый MOS транзистор testerRLC стол ESR MK-328 транзистор LCR СОЭ тестер

1. Особенности1,1 работает с Микроконтроллерами ATmega328.1,2 отображение результатов на 128x64 Графический ЖК-дисплей.1,3 одна клавиша с автоматическим отключением питания.1,4 ток отключения составляет всего около 20nA.1,5 автоматическое обнаружение NPN и PNP биполярных транзисторов, N-и P-канальные МОП-транзисторы, JFETs, диоды, двойные диоды, Тиристоры и Триаки.1,6 автоматическое обнаружение макета штыря обнаруженной части.1,7 измерение коэффициента амплитудии тока и порогового напряжения биполярных транзисторов.1,8 составные Транзисторы Дарлингтона могут быть identi? ed пороговым напряжением и высокой амплитудой тока? Катионным коэффициентом.1,9 Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.1,10 измерение порогового напряжения и мощности ворот MOSFETs.От 1,11 до двух резисторов измеряются и показаны с символами и значениями с до четырех десятичных цифр в правильном измерении. Все символы окружены числами зонда тестера (1-3). Поэтому потенциометр также может быть измерен. Если потенциометр настроен на один из его кончиков, тестер не может di? er средняя клемма и конечный штырь.1,12 разрешение измерения резистора теперь до 0,01?, значения до 50 м? Не обнаружено.1,13 один конденсатор может быть обнаружен и измерен. Он показан с символом и значением с до четырех десятичных цифр в правильном измерении. Значение может быть от 25pF до 100mF. Разрешение может составлять до 1 пФ.1,14 для конденсаторов с значением емкости выше 0,18 мкФ эквивалентное последовательное сопротивление (ESR) измеряется с разрешением 0,01? И показан с двумя значками?1,15 для конденсаторов с значением емкости выше 5000pF потеря напряжения после импульса нагрузки может быть определена. Потеря напряжения подчёркивает фактор качества конденсатора.1,16 до двух диодов показаны с символом или символом в правильном порядке. Дополнительно? Показано напряжение ux.1,17 светодиодный индикатор обнаружен как диод? Напряжение ux значительно выше, чем обычно. Два в одном светодиода также обнаружены в качестве двух диодов.1,18 Зенер-диоды могут быть обнаружены, если обратный разрыв вниз напряжение ниже 4,5 В. Они показаны как два диода, вы можете определить эту часть только по напряжению. Внешние номера зонда, которые окружают диодные символы, идентичны в этом случае. Вы можете определить реальный анод диода только по одному с выключением (порог) напряжения рядом 700мв!1,19 Если обнаружено более 3 частей диодного типа, количество основанных диодов отображается дополнительно к сообщению о неисправности. Это может быть только в том случае, если диоды прикреплены ко всем трём зондам и по крайней мере один из них является Z-диодом. В этом случае вы должны подключить только два зонда и начать измерение снова, один за другим.1,20 измерение значения емкости одного диода в обратном направлении. Биполярные транзисторы также можно проверить, если подключить основание и только один коллектор или излучатель.1,21 требуется только одно измерение? Nd определяются связи моста recti? Овщика.1,22 конденсаторов со значением ниже 25 ПФ обычно не обнаружены, но могут быть измерены вместе с параллельным диодом или параллельным конденсатором с не менее 25 ПФ. В этом случае необходимо вычесть значение емкости параллельной соединенной части.1,23 для резисторов ниже 2100? Также будет произведено измерение индуктивности. Диапазон будет от около 0.01mH до более 20 H, но точность не хорошая. Результат измерения показан только с одним Соединенным элементом.1,24 время тестирования составляет около двух секунд, только измерение емкости или индуктивности может вызвать более длительный период.1,25 программное обеспечение может быть con? gured, чтобы включить серии измерений до выключения питания.1,26 выбираемый механизм для калибровки внутреннего сопротивления порта выхода порта и нулевого o? Набор измерения емкости с selftest. Внешний конденсатор со значением между 100nF и 20μF, подключенный к pin 1 и pin 3, необходимо компенсировать o? Установленное напряжение Аналогового компаратора. Это может уменьшить погрешности измерений конденсаторов до 40μF. С тем же конденсатором обнаружено Корректирующее напряжение для внутреннего эталонного напряжения для регулировки усиления для измерения ADC с внутренней справочной информацией.1,27 дисплей коллектора cuto? Ток ICE0 с бессморочным основанием (10мкм единиц) и коллекторным остаточным током ICES с базовым удержанием до уровня излучателя. Эти значения показаны только, если они не нулевые (особенно для ГЕРМАНИЕВЫХ транзисторов).1,28 тиристоров и ТРИАКОВ могут быть обнаружены только, если тестовый ток выше удерживающего тока. Для некоторых тиристоров и ТРИАКОВ требуется более высокий ток триггера ворот, чем этот тестер может доставить. Доступный тестовый ток составляет всего около 6 мА!Внимание: перед подключением к тестеру все стороны должны быть отделены от разрядных конденсаторов! Перед включением тестер может быть поврежден. В портах ATmega есть только небольшая защита.Требуется дополнительная предостережение, если вы попытайтесь проверить компоненты, смонтированные в цепи. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть shure, что остаточное напряжение не остается в оборудовании.
