Описание

Особенности:

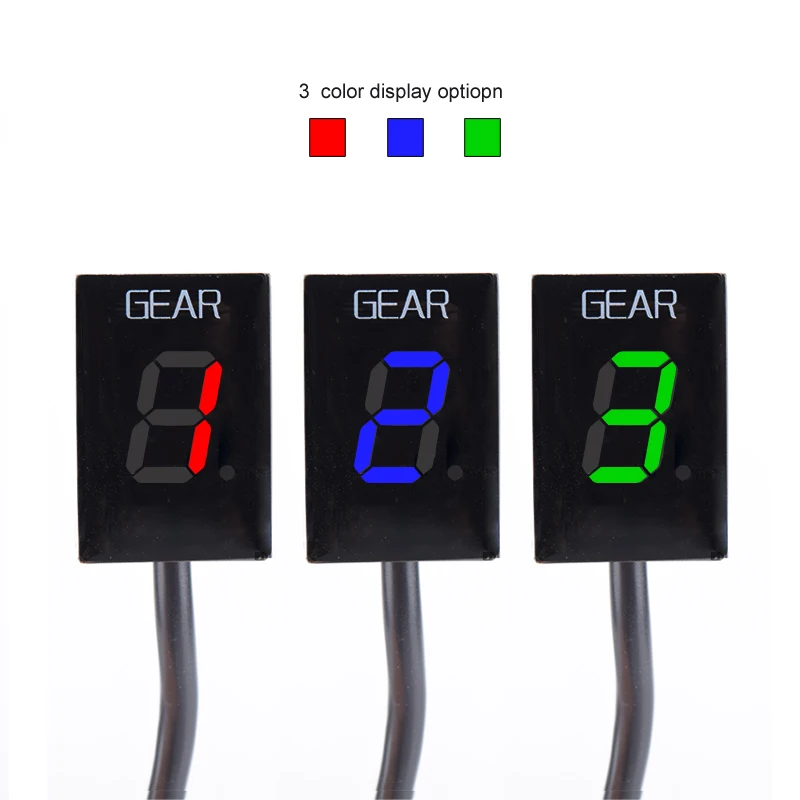

Состояние: 100% новый Цвет: черный Цвет света: красный/синий/зеленый 1-6 шестеренный дисплей Не подключайте и Не играйте. Необходимо подключить один дополнительный провод после подключения коннекторов. Не нужно ломать линию. Применимость: Для Suzuki GSXS 750 2015 2016 2017 2018 2019

Определение Соединения датчика скорости:

В Скорость Сенсор обычно монтируется на крышка переднего колеса и 3-полюсный черный Скорость Сенсор муфта расположен в 20-40 см (8 "-16") подальше от Сенсор.

Соединитель доступен путем поднятия топливного бака, снятия сиденья или бокового обтекателя.

Если Спидометр отключается от переднего колеса (SV650, VL800), муфта датчика находится в ведро фары.

Подтверждение:

Разделите соединитель датчика скорости (вам может потребоваться Небольшая плоская отвертка, чтобы развернуть соединитель). Поверните заднее колесо во время зажигания.

Спидометр должен указать 0. Если да, выключите зажигание и перейдите к следующему шагу.

Другие разумные, если Спидометр записывает скорость, не равную 0, у вас нет

Отсоединить правильный соединитель и нужно посмотреть снова.

Установка:

1.После разделения Скорость Сенсор муфта, подключите usb-кабель как мужчинам, так и женщинам, 3-полюсный GFY жгут разъемы. Убедитесь, что разъемы полностью усажены.

2.Найдите провод, который идет от генератора сигнала (воспринимающая катушка/датчикположения коленчатого вала):

GSF600 бандит (2000-2004)

GSF650 бандит (2005-2006)

GSF1200 Бандит (2001-2006)

GSX600F Катана (1998-2006)

GSX750F Катана (1998-2006)

Черный/синий(Сплошной черный провод с тонкой синей полосой)

GSX-R600 (1997-2000)

GSX-R750 (1996-1997)

Черный(Можно заказать изделие однотонного черного цвета)

GSX1300R Hayabusa (1999-2007)

SV650 (1999-2002)

VL800 Intruder volasia (2001-2004)

XF650 Freewind (1997-2004)

Зеленый(Можно заказать изделие однотонного зеленый)

Вы можете найти этот провод либо на 2 полюсный разъем генератора сигнала, или

В коробке CDI (также называется ECU, ECM и Ignitor) разъем.

Примечание: Если провод меняет цвет в 2-контактный соединитель, использовать тот, который на жгут основной проводки сбоку, который идет к эуу

3.Отклейте черный рукав (ленту), оставляя около 3 см (1,2 ”) этого провода открытым.

4.Подключите черный/зеленый провод GFY к этому проводу с помощью Красного соединителя крана.

Использование: Поместите неразделенный провод (показанный в таблице выше) внутри канала запуска. Закройте боковую крышку до фиксации. Отрежьте излишки длины, затем вставьте unstriped колпачок для проводки (черный/зеленый) полностью и проверьте его положение. Вставьте лезвие (u-контакт) и надавите на палец. Затем полностью выдавите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до фиксации.

5.Проверьте, правильно ли все устанавливается и работает:

-Выберите нейтральный и включите зажигание

Дисплей GFY должен подсчитывать от 6 до 1, затем «L» мигает медленно.

(Если нет, дисплей не получает питание и/или заземление. Проверьте

Соединения с разъемом датчика скорости.)

-Поверните колеса-дисплей должен указать колесо качения.

(Если нет, дисплей не получает сигнал скорости. Проверьте

Соединение с разъемом датчика скорости.)

-Запуск двигателя-«L» должен мигать быстрее в течение нескольких секунд.

(Если нет, дисплей не получает сигнал об/мин. Проверьте проводной кран.)

Выключите зажигание. Если испытания до сих пор не, отсоедините 3-полюсный разъемы и убедитесь, что стрелки штырьковые разъемы сгибаются или толкания из позиции. Распылите немного WD40 в затычки.

6.Аккуратно Протяните GFYSHIP проводов от 3-х полюсный вилки на монтажном месте, желательно вдоль рамы.

Не направляйте проводку очень близко к выхлопной трубе или головке цилиндра.

Посылка включает в себя: (1 шт.);Шестерни индикатор(Содержит инструкции по установке) Motorcycle For Suzuki GSXS750 GSXS 750 Motorcycle LCD Electronics 1-6 Level Gear Indicator Digital
