Описание
Применение:
Эта серия предохранителей подходит для электрических устройств с переменным током 50 Гц, номинальным напряжением до 500 в и номинальным током до 35А. Существует три вида предохранителей с различными конструкциями. Один используется в качестве защиты от перегрузки и короткого замыкания (gG) в электрических цепях; другой используется в качестве защиты от короткого замыкания (aR) в полупроводниковых устройствах; А другой получен от защиты от короткого замыкания (aM) моторов.
Номинальная отключающая способность этой серии предохранителей составляет 80 кА.
Конструктивные особенности:
Переменное сечение расплава из чистой меди/серебряного листа (или проволоки) помещается в плавленую трубу из высокопрочного фарфора или из эпоксидного стекла с тканью, который заполнен химически высокой чистоты кварцевого песка как дугогаситель. Два конца расплава прочно соединены точечной сваркой на торцевой крышке. Предохранитель может быть оснащен ударным устройством. Когда предохранитель плавится, ударный элемент действует немедленно, нажимает микропереключатель, посылает различные сигналы и автоматически переключает цепь.
Основные сведения:

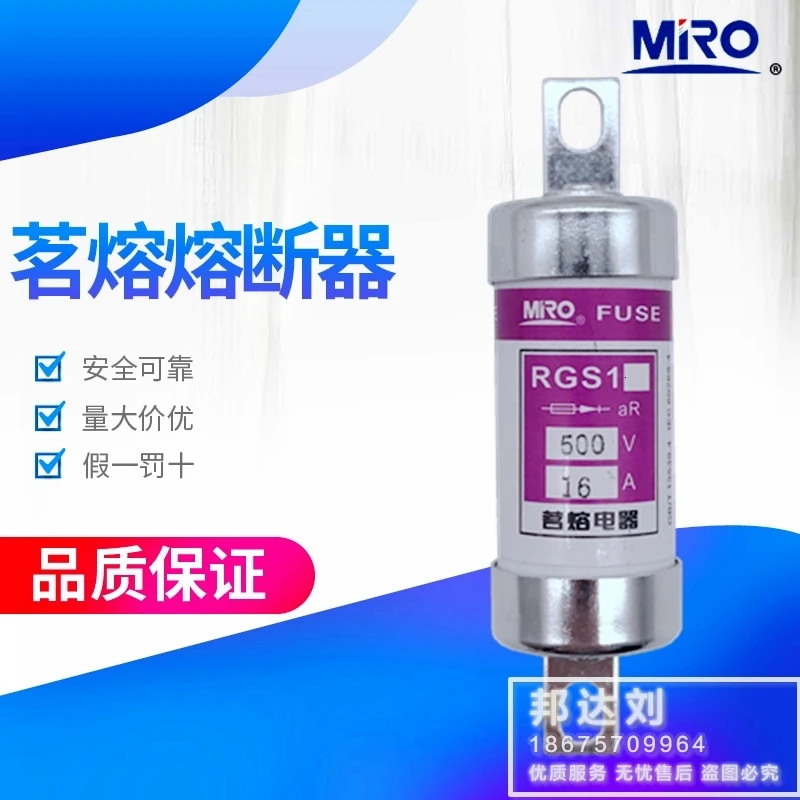

Тип предохранителя, размер формы, номинальное напряжение и номинальный ток показаны на рисунке.
Характеристики
- Тип
- Плавкий предохранитель
- Номер модели
- RGS1
- Индивидуальное изготовление
- Да
