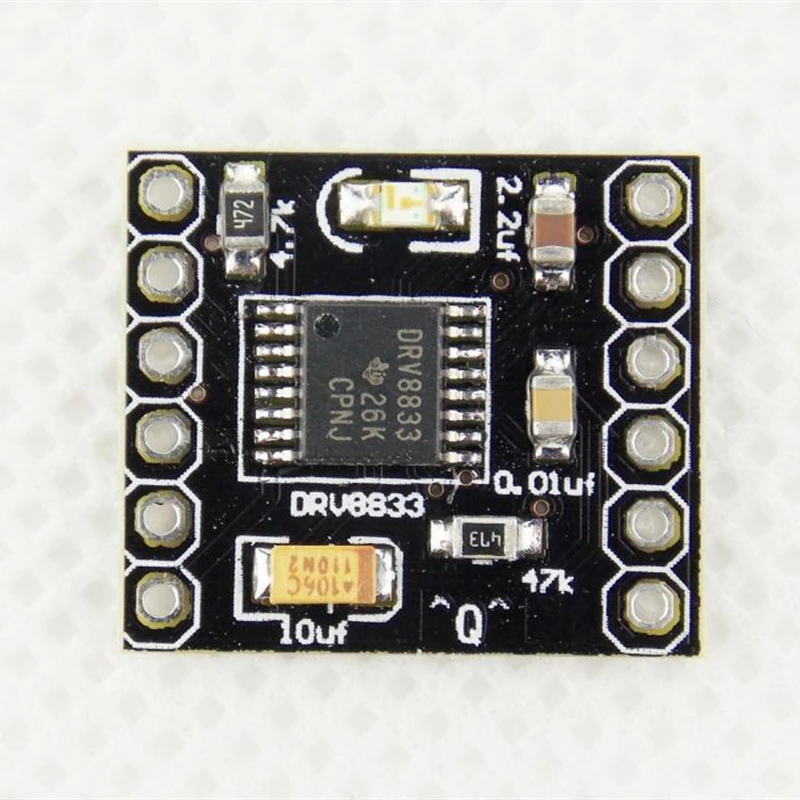

Небольшой объем постоянного тока Мотор привод доска 2 пути двигатель Привод модуль DRV8833 двигатель Привод модуль

Параметры:

Размер: 18,5*16 мм

Входное напряжение: 3-10 в

Один H выходной ток моста: 1.5A, может управлять 2 мотор-редуктор переменного тока.

Встроенная защита от перегрузки по току, защита от короткого замыкания, блокировка низкого напряжения и защита от перегрева. С низким энергопотреблением режим сна.

Применение: он может управлять DC моторов мощностью до 1.5A и 4-проводной шаговые двигатели.

Инструкции по использованию:

Ультра низкий уровень-режим сна (необходимо отсоединить J2 короткое соединение припоя за модулем)

OUT1, 0UT2 является 1-полосным h-мостом, и соответствующий контроль 1, IN2.

OUT3, 0UT4-второй H-мост, и соответствующий контроль IN3, IN4.

EEP-это защитный выход и не используется по умолчанию.

VCC-это входное напряжение от 3 до 10 В.

GND основана.
