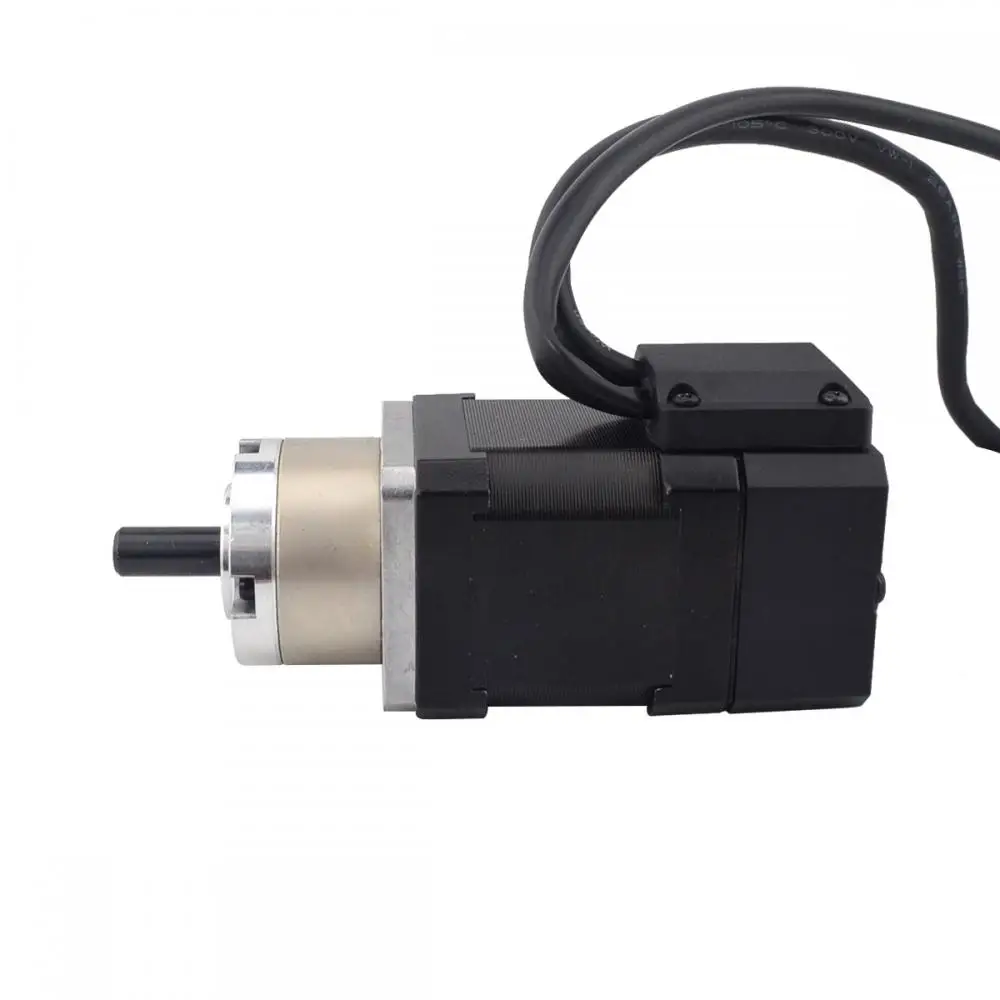

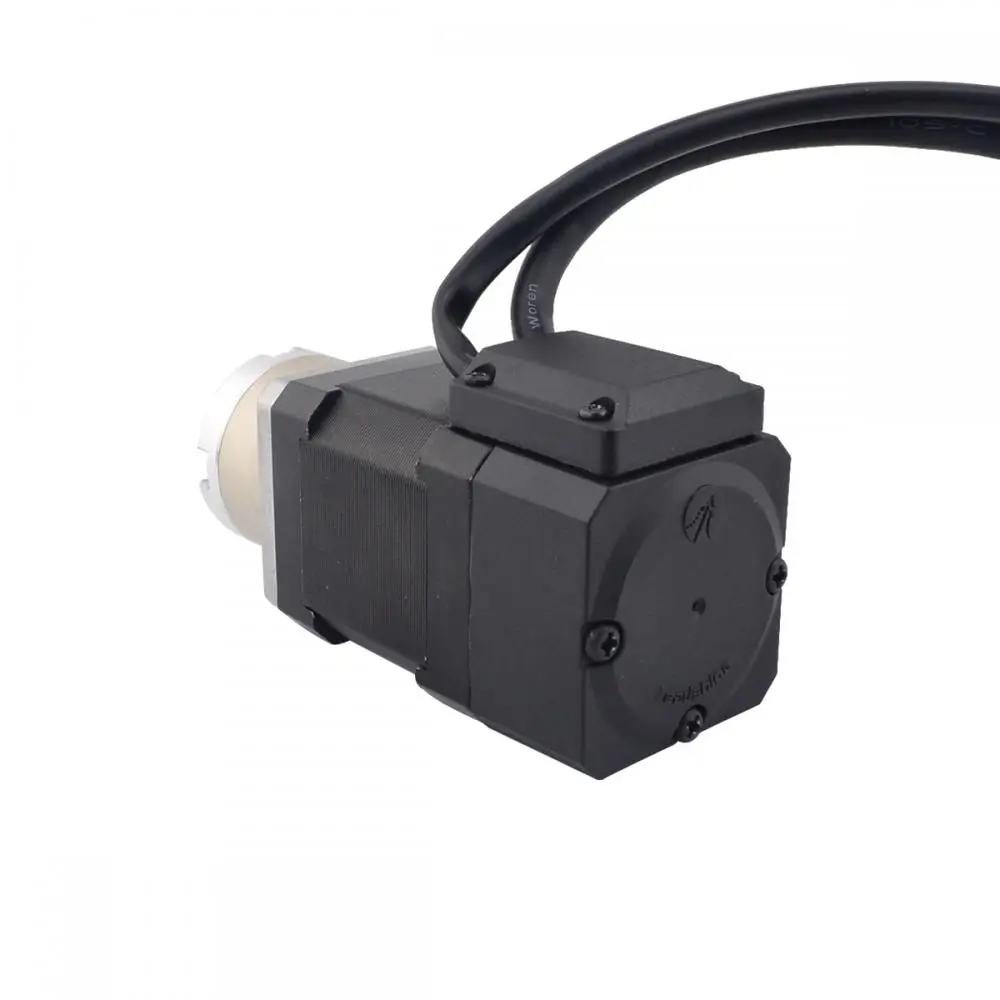

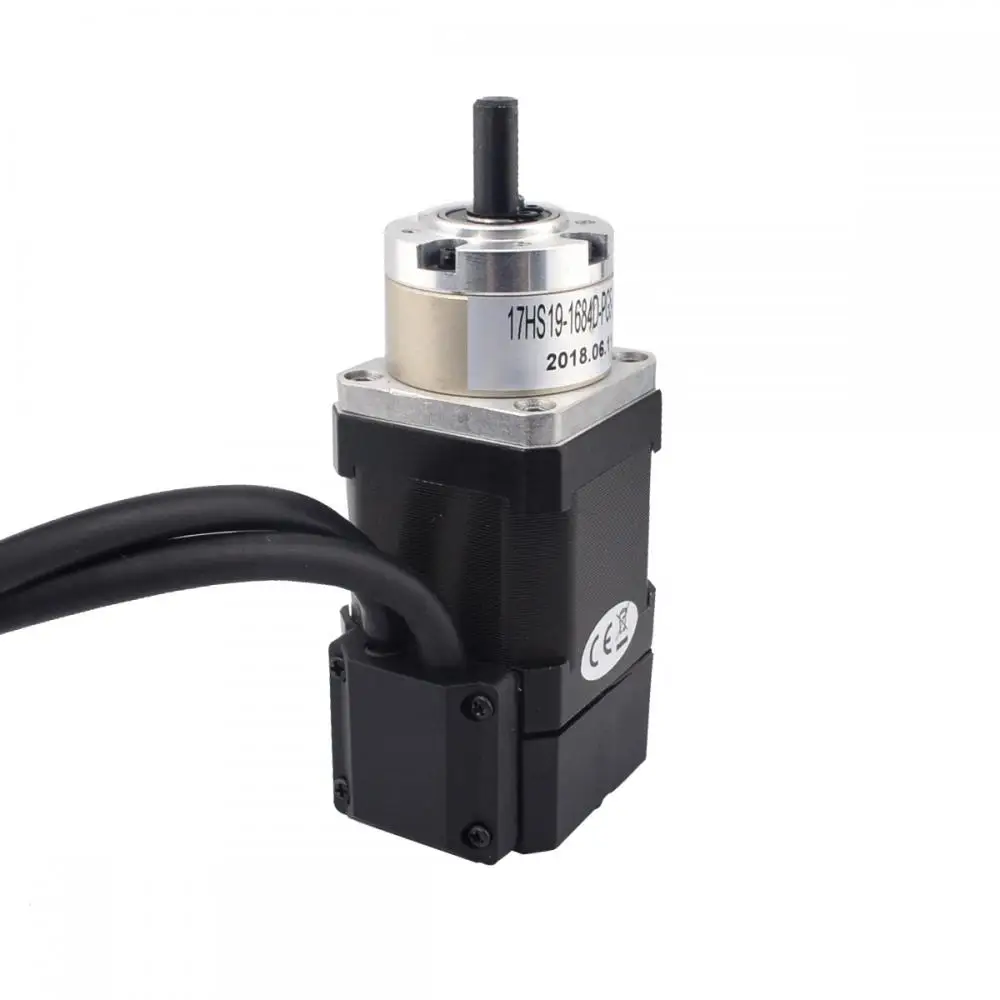

Nema 17 замкнутый контур шестерни ed шаговый двигатель L = 48 мм Передаточное отношение 5:1 энкодер 1000CPR Nema17 шаговый двигатель
4 006 руб.
Описание
Двигатель Параметры
Артикул производителя: 17HS19-1684D-PG5-E1000 Тип двигателя: биполярный шаговый Шаг Угол без коробки передач: 1,8 град Удерживающий крутящий момент без коробки передач: 0,52 нм (73,65 oz.in) Номинальный ток/фаза: 1.68A Фазовое сопротивление: 1,8 Ом Напряжение: 2,80 V Индуктивность: 3.20mH ± 20% (1 кГц) Количество проводов: 4 Длина свинца: 300 мм Спецификации коробки передач
Коробка передач Тип: планетарный Длина коробки передач: 35 мм Шестерни размерное соотношение: 5,18 Эффективность: 90% Вал Диаметр: Φ8mm Длина вала: 20 мм Длина d-выреза: 15 мм Люфт при безнагрузке: <= 1 град Макс. Допустимый крутящий момент: 2 нм (283.28oz.in) Момент допустимый крутящий момент: 4 нм (566.56oz.in) Максимальная осевая нагрузка вала: 50N Максимальная радиальная нагрузка вала: 100N Кодер Параметры
Напряжение вождения: от 4,5 в до 5,5 В Выход ток: 20mA Разрешение: 1000ppr Выходной сигнал: 2 канала Диаметр: Φ5mm Выход частота: ≤60mhz Бег Скорость: ≤3600rpm IP Класс защиты: IP20 Соединение
Характеристики
- Бренд
- STEPPERONLINE
- Сертификация
- CCC / ce / ISO / ROHS
- Ток / Фаза
- 1.68A
- Фаза
- 2
- Крутящий Момент
- without Gearbox: 0.52Nm(73.65oz.in)
- Угол Шага (градусы)
- 1.8 deg
- Тип
- Hybrid
- Номер модели
- 17HS19-1684D-PG5-E1000
- Max.Permissible Torque -
- 2Nm(283.28oz.in)
- Moment Permissible Torque -
- 4Nm(566.56oz.in)
