Описание

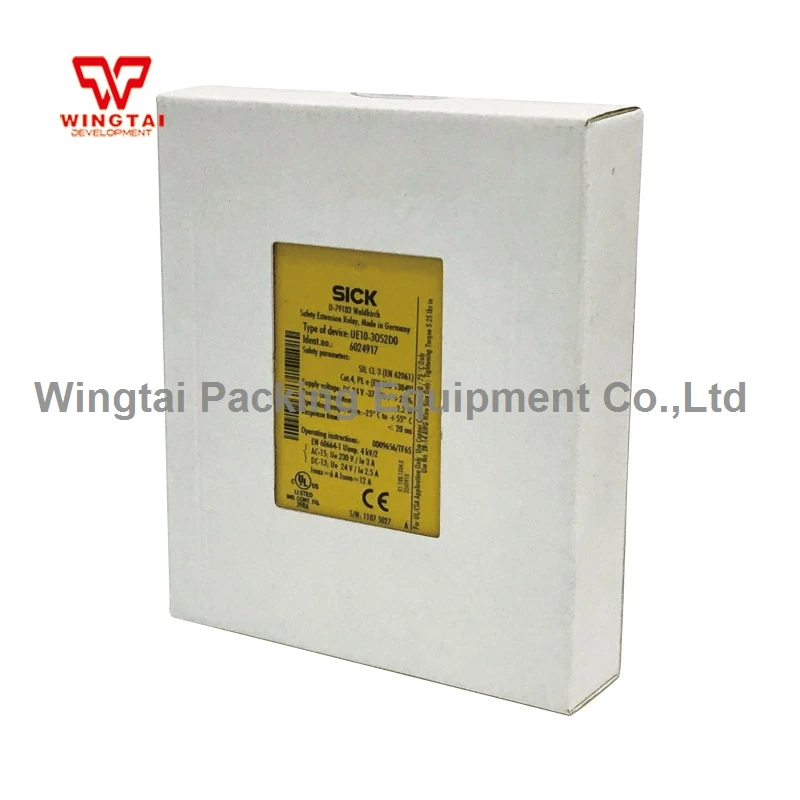

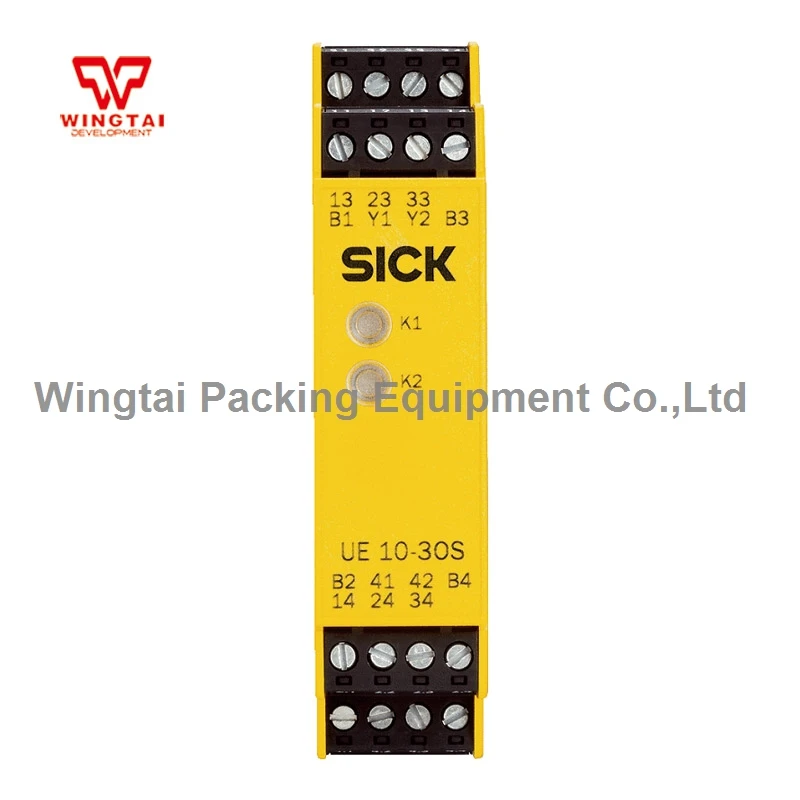

SICK реле контроля безопасности UE10-3OS2D0 реле безопасности
Бренд: болен
Модель: UE10-3OS2D0
Обзор: материнская плата
Особенно подходит для оптоэлектронных устройств защиты и приложений контроля безопасности с выходами OSSD
Выходное расширение для безопасной повторной обработки выходных сигналов OSSD
3 выхода безопасности, 1 выход сигнала
Контроллер безопасности (EDM) отзывы
Дизайн кодирования для всех слотов
Ваши преимущества:
Обеспечивает все необходимые контактные пути и компактность
Быстрая диагностика с информацией о состоянии, чтобы уменьшить время простоя
Быстрое изменение с кодовым штекерным винтовым терминалом, никаких инструментов не требуется
Сочетайте преимущества традиционных реле с простой технологией переключения
Технические параметры:
| Безопасность технические параметры | |
| Безопасность целостности уровня | SIL3 (IEC 61508) 1) |
| SILCL3 (EN 62061) 1) | |
| Категория | Тип 4 (EN ISO 13849) 1) |
| Уровень производительности | PL e (EN ISO 13849) 1) |
| B10d соотношение цена/качество | Переключатель работы 1,26x106 (AC-15, 230 В, I = 1,5 А) |
| Переключатель работы 5,9x106 (AC-15, 230 В, I = 0,75 А) | |
| Переключатель работы 4,35x105 (DC-13, 24 V, I = 2,5 A) | |
| Работа переключателя 1x107 (DC-13, 24 V, I = 0,63 A) | |
| PFHD (частота опасного сбоя в час) | 3,0x10-8 (EN ISO 13849) |
| ТМ (время непрерывной работы) | 20 лет (EN ISO 13849) |
| Интерфейс | |
| Тип соединения | Крепежный винт терминал |
| Количество дорожек по току (обычно открываются контакты) | Обеспечение безопасности |
| Электрические параметры-рабочие данные | |
| Напряжение питания | B1-B2/B3-B4 |
| Выход тока> 25VAC/60VDC | Пельв (защита дополнительного низкого напряжения) |
| Выход тока пути ≤25VAC/60VDC | PELV (защищенное сверхнизкое напряжение) или SELV (безопасное сверхнизкое напряжение) |
| Мощность потребления | 2,4 Вт (DC) |
| Категория перенапряжения | III (см. инструкции по эксплуатации) |
| Номинальное напряжение изоляции пользовательского интерфейса | 300 В переменного тока |
| Номинальное импульсное выдерживающее напряжение Uimp | 4 кВ |
| Обнаружение напряжения | 2 кВ (50 Гц) (EN 60439-1) |
| Электрические параметры-Входная схема: B1-B2/B3-B4 | |
| Вход напряжения | 24 В постоянного тока (15 В постоянного тока. .. 30 В постоянного тока) |
| Вход ток | ≤ 500 мА |
| Электрические параметры-Выход текущий путь: 13/14, 23/24, 33/34, 41/42, Y1/Y2 | |
| Электрические параметры-выход пути тока: | (≤ 20 мс) 1) |
| Количество дорожек по току (обычно открываются контакты) | 3, для безопасности |
| Количество дорожек тока сигнала (нормально закрытые контакты) | 1, безопасность, независимый |
| Кол-во отзывы ток дорожки (нормально закрытый связаться с нами) | 1, мониторинг внешнего устройства (EDM) |
| Тип контакта | Принудительного руководство |
| Контактного материала | Серебряный сплав, золотое покрытие |
| Коммутатор напряжения | |
| Путь текущий путь | 10 V переменного тока. .. 230 В переменного тока |
| 10 В постоянного тока. .. 300 V DC | |
| Ток Сигнал Путь | 10 В переменного тока, 10 В постоянного тока. .. 230 В переменного тока, 300 В постоянного тока |
| Отзывы текущий путь | 10 В постоянного тока. .. 24 V DC |
| Сила тока каждой OSSD | |
| Путь текущий путь | 5 м. .. 6 A |
| Ток Сигнал Путь | 5 м. .. 6 A |
| Отзывы текущий путь | 5 м. .. 100 мА |
| Совокупными характеристиками | ≤ 12 В |
| Применение категория | AC-15/DC-13 (EN 60947-5-1) |
| Номинальный рабочий ток (напряжение) | 4 A (230 V AC) 360 коммутационные операции/ч |
| 3 A (230 V AC) 360 коммутационные операции/ч | |
| 4 A (24 V DC) 360 коммутационные операции/ч | |
| 2,5 A (24 V DC) 360 коммутационные операции/ч | |
| Механический срок службы (релейные контакты) | Переключатель 1x107 |
| Срок службы электрооборудования (контакты реле) | Переключатель 2x106... |
| Механические параметры | |
| Размеры (ширина x высота x глубина) | 22,5 мм x 114 мм x 96,5 мм |
| Вес | 0,2 кг |
Размеры:
Схема подключения:
