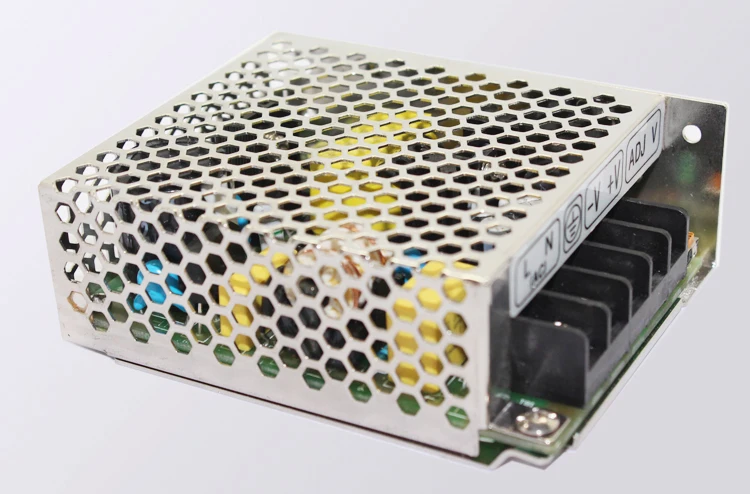

Купить NES-25-24 переключающаяся модель ПИТАНИЕ 25 Вт 24 В 1.1A питание для Светодиодный драйвер

Описание

NES-25-24 переключающаяся модель ПИТАНИЕ 25 Вт 24 В 1.1A питание для Светодиодный драйвер

25 Вт Один выход импульсный источник питания NES-25 серии

Особенности:
Универсальный вход переменного тока/полный диапазон
Защита: короткое замыкание/перегрузка/перенапряжение
Охлаждение бесплатной воздушной конвекцией
100% испытание при полной нагрузке
Гарантия 2 года

Спецификация
Выход
Модель	NES-25-5	NES-25-12	NES-25-15	NES-25-24		NES-25-48
DC Напряжение	5 V	12 V	15 V	24 V		48 V
Номинальный ток	5A	2.1A	1.7A	1.1A		0.57A
Текущий диапазон	0 ~ 5A	0 ~ 2.1A	0 ~ 1.7A	0 ~ 1.1A		0 ~ 0.57A
Номинальная Мощность	25 W	25,2 W	25,5 W	26,4 W		27,36 W
Пульсация и Шум	80mVp-p	120mVp-p	150mVp-p	200mVp-p		240mVp-p
Напряжение Adj. Диапазон	4,75 ~ 5,5 V	10,8 ~ 13,2 V	13,5 ~ 16,5 V	21,6 ~ 26,4 V		43,2 ~ 52,8 V
Напряжение толерантности	± 0%	± 0%	± 0%	± 0%		± 0%
Линии регулирования	± 5%	± 5%	± 5%	± 5%		± 5%
Регулировка нагрузки	± 5%	± 5%	± 5%	± 5%		± 5%
Установка, подъем ВРЕМЯ	500 мс, 30 мс/230VAC 1200 мс, 30 мс/115VAC при полной нагрузке
Время удержания	50 мс/230VAC 10 мс/115VAC при полной нагрузке
Вход
Напряжение диапазон	85-264VAC 120 ~ 370VDC
Диапазон частот	47 ~ 63 Гц
Эффективность	78%	83%	84%	86%		86%
Переменного тока	0.55A/115VAC 0.35A/230VAC
Пусковой ток	Холодный старт 45A
Ток утечки	<2mA/240VAC
Защита
Над нагрузкой	110 ~ 150% номинальной выходной мощности
	Тип защиты: режим икоты, автоматически восстанавливается после устранения неисправности
Более Напряжение	5,75 ~ 6,75 V	13,8 ~ 16,2 V	17,25 ~ 20,25 V		27,6 ~ 32,4 V	55,2 ~ 64,8 V
	Тип защиты: отключение напряжения o/p, повторное включение для восстановления
Среда
Рабочая температура.	-20 ~ + 60 (см. «кривую дерации»)
Рабочая влажность	20 ~ 90% RH без конденсации
Температура хранения., Влажность	-40 ~ + 85, 10 ~ 95% относительной влажности
Temp. Коэффициент	± 03%/(0 ~ 45)
Вибрации	10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин. Каждый вдоль X, Y, Z осей
Безопасность и EMC
Стандарты безопасности	Дизайн относятся к UL60950-1, CB (IEC60950-1), CCC GB4943
Выдержать Напряжение	Я/P-O/P: 3kvac I/P-FG: 2kvac O/P-FG: 0,5 KVAC
Сопротивление изоляции	Я/P-O/P, I/P-FG, O/P-FG: 100 Ом/500VDC/25/70% RH
EMC выбросов	Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3
EMC иммунитет	Соответствие EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, EN61000-6-1, уровень легкой промышленности, критерии
Другие
Размеры	998235 мм (Д * Ш * В)
Вес	0,3 кг
Упаковка	45 шт/14,5 кг/0,66 CUFT
Примечание
1. все не указанные параметры измеряются при входе 230VAC, номинальной нагрузке и температуре окружающей среды 25.
2. пульсация и шум измеряются на частоте 20 МГц с помощью 12 ”витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск: включает в себя настройку допуска, линейную регулировку и регулировку нагрузки.
4. линейная Регулировка измеряется от низкой линии до высокой линии при номинальной нагрузке.
5. регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.
6. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть подтверждено тем, что оно по-прежнему соответствует директивным указаниям EMC.
