Описание
Тип 1 с регулируемой дистанцией
Тип 2 задержка расстояния регулируется
Новая модернизированная версия 10 ГГц радиочастотный модуль переключения датчика
\
\
Новый дизайн принимает новое импортное решение чипа, которое является стабильным в эксплуатации, сильным в анти-помехи способности и превосходным в производительности.
\
\
Технические параметры:
\
\
\
\

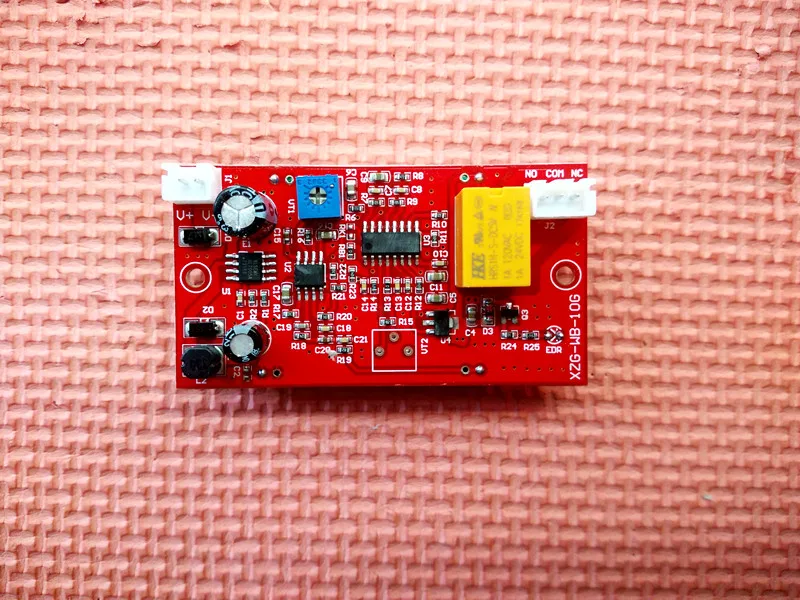

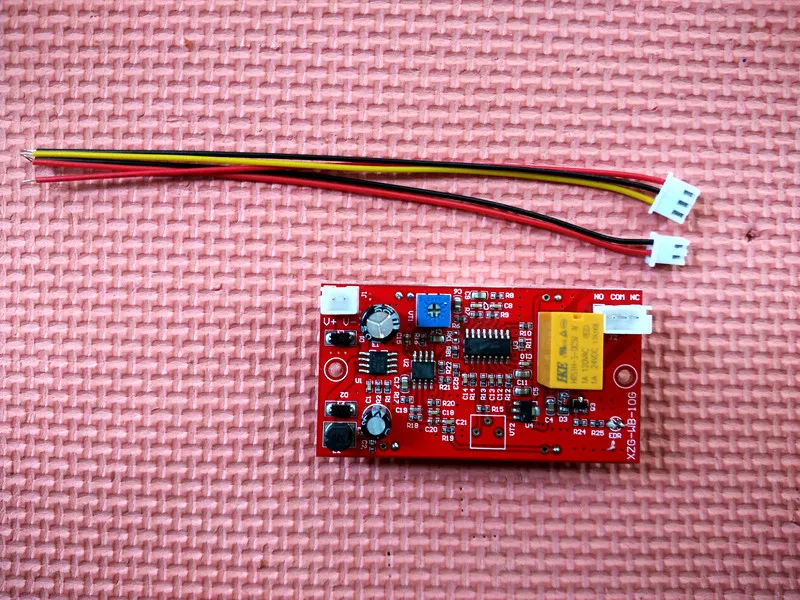

Модель: XZG-WB-10G
\
\
Технические характеристики: 7,05*3,8*2,3 см
\
\
Напряжение: 8-25 В постоянного тока
\
\
Рабочий ток: 30ma
\
\
Индукционный угол: 170 градусов
\
\
Рабочая температура:-20 ° ~ + 55 °
\
\
Частота: 10,525 ГГц
\
\
Расстояние обнаружения: 0,2-12 метров непрерывно регулируется (также можно настроить фиксированное расстояние или регулируемый диапазон)
\
\
Время задержки: фиксированная 1 секунда или 1-300 секунды непрерывная регулировка, два режима опционально. Также возможно настроить фиксированное время задержки
\
Применение: интеллектуальное управление автоматическими дверями, автоматические огни, лифты, рекламные автоматы, охранная сигнализация и т. Д.
\
\
\
\
\
\
\
\
\
\
\
\
\
\

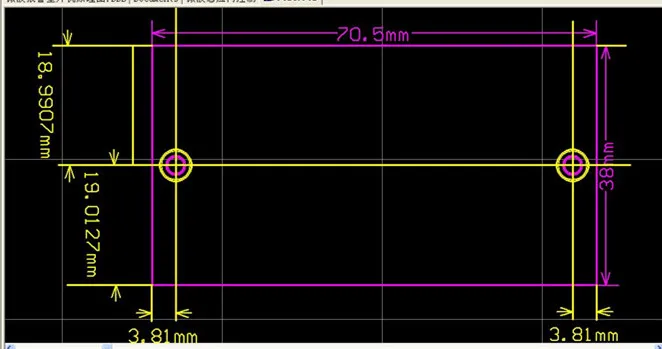

Печатная плата с таблицей размеров
\
\
\
\
\
\
\
\
\
\
\
\
Обратите внимание, что регулируемый резистор, используемый выше, является резистором обрезки. Чтобы сделать тонкую настройку, попробуйте отрегулировать ее. В противном случае, если угол поворота слишком велик во время отладки, будет трудно отрегулировать один или два раза. В случае, если расстояние или задержка, которые вам нужны, является фиксированным диапазоном, мы также можем настроить фиксированное расстояние или задержку, так что вы не должны беспокоить себя.
\
\
\
\
\
\
\
\
10G переключатель для СВЧ модуль
\
\
Во-первых, функциональные характеристики:
\
\
1. Бесконтактное обнаружение; обнаружение движущихся целей.
\
\
2. Модуль имеет частоту передачи 10,525 ГГц, которая может широко использоваться в коммерческих, промышленных автоматических системах управления и других областях.
\
\
3. Доступны в различных стандартах частотного диапазона:-UK,-F. Расширенный низкомощный осциллятор PHEMT
\
\
4. Независимая передача и получение пути для максимального усиления и одноканальной работы.
\
\
5. Высокая чувствительность, высокая гибкость, низкая стоимость, рабочее расстояние до 20 метров
\
\
6. Это не влияет на температуру, влажность, шум, воздушный поток, пыль, свет и т. д., и подходит для суровых условий;
\
\
7. Сильные антирадиочастотные помехи, стабильная производительность; быстрая реакция и высокая чувствительность.
\
\
8. Выходная мощность составляет всего 5 мВт, что не вредно для человеческого тела;
\
\
9. Дальность обнаружения на большие расстояния может достигать 20 метров (по умолчанию составляет 0,2-12 метров непрерывно регулируется).
\
\
10. Небольшой размер и простота установки.
\
\
11. Радиолокационные волны могут проникать в неметаллические предметы, такие как дерево, стекло, пластик, волокнистая ткань и т. Д., за исключением цементных стен и металлических пластин, которые могут быть заблокированы.
\
\
12. Лучший эффект обнаружения, когда человек или предмет движется к датчику!
\
\
\
\
Во-вторых, обратите внимание:
\
\
\
\
1. строго запрещено работать с электроэнергией, чтобы избежать неисправностей, неправильных соединений, сгоревших цепей или электрических ударов; избегайте касания поверхности зонда руками или инструментами во время работы, чтобы антистатический электричество от повреждения зонда модуля.
\
\
2. Избегайте установки на солнце и дождь, чтобы предотвратить повреждение или повлиять на срок службы.
\
\
3. Попробуйте установить место вдали от магнитного поля и оборудования, которое генерирует вибрацию, чтобы избежать неисправности.
\
\
4. Попробуйте установить вдали от движущихся объектов (например, вентиляторов) и не подходит для использования в дикой среде. При использовании в дикой среде, есть деревья или большие животные деятельности рядом с тряской, и капли дождя. Может быть обнаружен и привести к неисправности.
\
\
5. Модуль может быть установлен на потолок или на стену. Высота стены составляет около 1,5-3 метров от земли. В то же время, когда высота более 2 метров против стены, поверхность зондирования модуля должна образовать угол падения с обнаруженной областью. Высота установки предпочтительнее менее 4 метров.
\
\
6, угол установки отличается, индукционный угол и расстояние зондирования будут иметь определённое воздействие. При установке, пожалуйста, убедитесь, что поверхность зондирования находится лицом к обнаруженной области, и поверхность зондирования должна быть в соответствии с областью, которая будет обнаружена.
