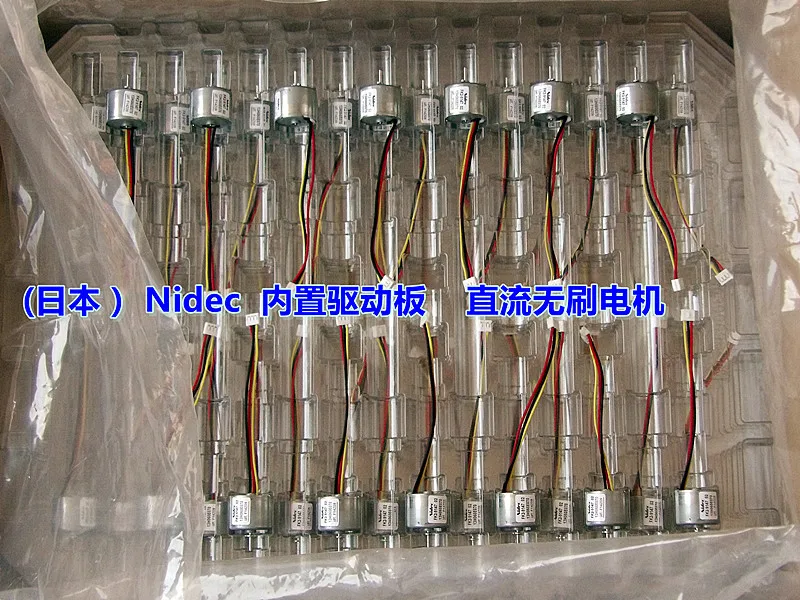

Nidec встроенным приводом DC12V внутренний ротор бесщеточный двигатель постоянного тока(вперед и назад

Описание

Есть два типа длинного вала двигателя и короткого вала двигателя, разница в скорости не много, но рулевое управление длинного оси двигателя обратное (CCW), рулевое управление мотором короткой оси вперед (CW), пожалуйста, покупатели, друзья, в соответствии с их собственной потребностью, чтобы выбрать стиль

Примечание: положительные и отрицательные полюса бесщеточного двигателя постоянного тока не могут быть изменены. Красный провод соединен с положительным полюсом и черный провод соединен с отрицательным полюсом. Если неисправность подключена, плата драйвера будет выгорена.

Красная линия соединена с положительным полюсом, черная линия соединена с отрицательным полюсом, и двигатель может работать. Желтая линия считается регулировкой скорости или сигнальной линией. Вы не можете забрать его. Мы не знаем, что такое эффект. (Положительные и отрицательные полюса не могут быть изменены, и неправильный привод будет сжигать дисковую плату.)

Параметры двигателя с длинной осью:

Рабочее напряжение: 12 V-24 V (Номинальное напряжение: 18 V)

Это напряжение двигателя является регулировкой скорости, ниже мы проверили параметры при различных напряжениях:

Напряжение: 12 V

• Сила тока: 0,03 A

Скорость: 4500 об/мин

Напряжение: 15 В (подходит)

• Сила тока: 0,04 A

Скорость: 5800 об/мин

Напряжение: 18 в (больше подходит)

• Сила тока: 0,04 A

Скорость: 6900 об/мин

Напряжение: 24 В (относительно легко нагревается)

• Сила тока: 0,05 A

Скорость: 9300 об/мин

Параметры двигателя с короткой осью:

Рабочее напряжение: 6-24 В (Рекомендуемое напряжение: 12-15 в)

Это напряжение двигателя регулируется скоростью. Ниже мы проверяем параметры при различных напряжениях:

Напряжение: 6 В (небольшая сила)

Ток: 0,03 А.

Скорость: 2200 об/мин

Напряжение: 12 В (хорошая прочность)

Ток: 0,03 А.

Скорость: 4400 об/мин

Напряжение: 15 В (очень хорошая прочность)

Ток: 0,04 А.

Скорость: 5500 об/мин

Напряжение: 18 в (очень хорошая прочность)

Ток: 0,04 А.

Скорость: 6600 об/мин

Напряжение: 24 В (относительно легко нагревается)

• Сила тока: 0,05 A

Скорость: 9000 об/мин

Параметры этих двигателей постоянного тока являются немного особенными. Регулировка напряжения-регулирование скорости. Чем выше напряжение, тем выше скорость и чем выше мощность. Также относительно легко генерировать тепло. Наши условия тестирования ботинок являются следующими:

Когда DC12V, мощность маленькая, но тепло небольшое, подходит для длительной работы.

Когда DC15V, мощность очень хорошая.

В тех случаях, когда DC18V, мощность очень хорошо.

DC24V, мощность очень хорошая, но при этом достаточно легкий, чтобы нагреть

По расчетам, его рабочее напряжение подходит для DC15V-18V, только с личной точки зрения. Просим покупателя определить рабочее напряжение двигателя в зависимости от его рабочей среды.
