Описание
NMTC/MTCSeries
Введение: эта серия натяжных машин демпфирует путем изменения крутящего момента через преобразование магнитного поля., без механического трения, поэтому, Может производить стабильное напряжение в течение длительного времени, и точность может быть эффективно гарантирована. может свободно регулировать анти-напряжение, может адаптироваться к обмотке квадратного скелета и скорости обмотки, не будет разъединения. когда провод сломался и провод используется Вверх, уведомление об оборудовании, устройство обнаружения отключения, машина для намотки автоматически останавливается. это натяжное устройство принимает новую антиперемычку., убедитесь, что в процессе обмотки нет возможности перемычки или кабеля. В то же время, способ установки устройства обнаружения отключения изменяется., значительно улучшает срок службы.
Информация о продукте
Меры предосторожности по использованию:
● Натяжной стержень-это лучшее рабочее состояние при параллельном положении самолета на корпусе коробки., вы также можете использовать соответствующий Рабочий угол в соответствии с потребностями пользователя., Однако Натяжной стержень не должен быть выше красного знака на поверхности коробки при работе.
● Только натяжение допускается во время работы незначительно, не допускается основным. Когда натяжение должно быть несколько часов, должно быть отрегулировано в стоп-состоянии, чтобы не вызвать разъединение.
● Если есть колебания напряжения в регулировке, после остановки машины, отрегулируйте напряжение до максимального напряжения., затем медленно вернитесь к желаемому напряжению для регулировки.
● Регулировка концы начала работы, Рабочий угол натяжного стержня такой же, как у статической установки., пожалуйста, не забудьте повторно отрегулировать напряжение, чтобы избежать аномального износа, вызванного различными компонентами натяжного устройства, и уменьшить срок службы.
NMTC/MTCМагнитное устройство натяжения инструкции
Один 、 обзор:
Натяжное устройство (широко известное как Натяжная рама) Это ключевой механизм для генерирования тональности натяжения во время обмотки., он всегда может иметь необходимое напряжение, когда патентная проволока намотана., так, что обмотка катушки эластична и подходит, плотно и полностью, обеспечивает консистенцию технических индикаторов катушки 。
Магнитное натяжное устройство амортизируется магнитным крутящим моментом., без механического трения, поэтому оно может производить стабильное натяжение в течение длительного времени., и точность может быть эффективно гарантирована.
Два. Модель продукта:
| NMTCSeries Спецификация Лист | |||||
| Тип номер | Диапазон натяжения | Мощность Выкл режим будильника | Мощность питания | См. Применимый диаметр провода: | Вес (г) |
| NMTC004-S120 | 4,0-120 г | Микро-Тип переключателя | / | 0,03mm ~ 0,14mm | 450 |
| NMTC014-M400 | 14-400 г | Микро-Тип переключателя | / | 0,06mm ~ 0,25mm | 460 |
| NMTC030-L800 | 30-800 г | Микро-Тип переключателя | / | 0,08mm ~ 0,40mm | 510 |
| Условия испытания на растяжение: равномерная скорость 5 м/с учетом круглого скелета 。 | |||||
| MTCSeries Спецификация Лист | ||||
| Тип номер | Диапазон натяжения (г) | Мощность Выкл режим будильника | Мощность питания | См. Применимый диаметр провода: |
| MTCSS | 4-40 по европейскому стандарту | Микро-Тип переключателя | / | 0,03mm ~ 0,07mm |
| MTCS | 10 ~ 120 | Микро-Тип переключателя | / | 0,04mm ~ 0,14mm |
| MTCM | 50 ~ 400 | Микро-Тип переключателя | / | 0,08mm ~ 0,25mm |
| MTCL | 80 ~ 600 | Микро-Тип переключателя | / | 0,12mm ~ 0,35mm |
| MTCLL | 100 ~ 800 | Микро-Тип переключателя | / | 0,14mm ~ 0,40mm |
| Условия испытания на растяжение: равномерная скорость 5 м/с учетом круглого скелета 。 | ||||
Примечание:
1. Компания оставляет за собой право изменить соответствующие технические параметры, в случае каких-либо изменений уведомление не будет передано.
2. Выбор модели невозможен. Пожалуйста, проконсультируйтесь с нашей компанией.
3. Для красок, которые используют восковые слои на поверхности Пожалуйста, самоскручивающаяся нить, саморастворяющаяся линия и т. д., будут различия в технических параметрах и ремонтных деталях.

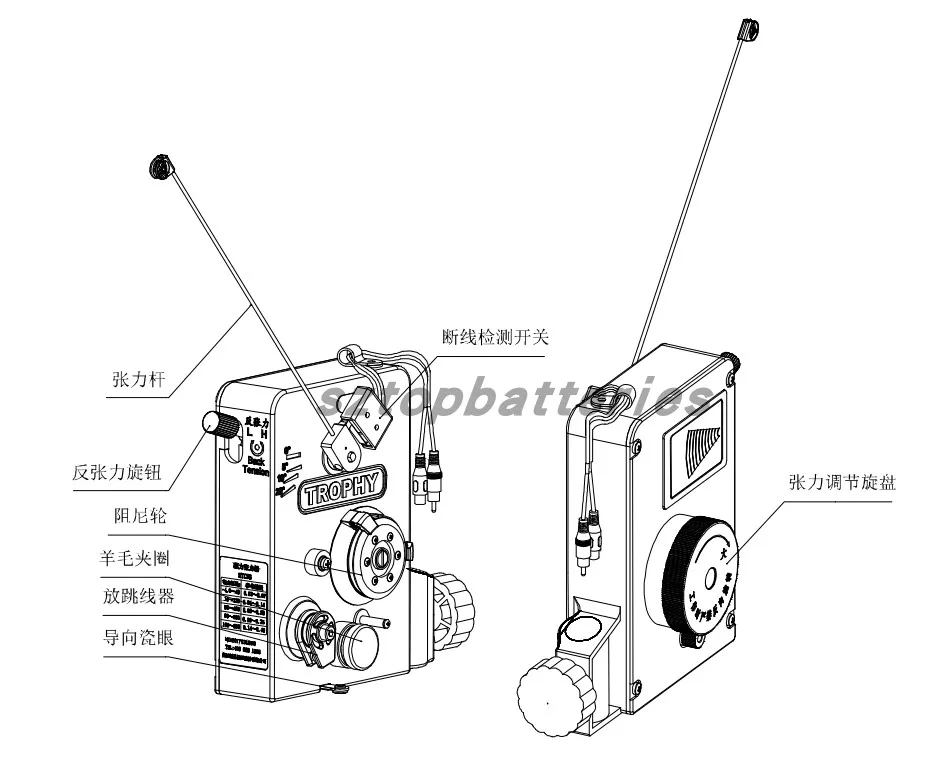

Три. Детали машины:
2. Выбор модели невозможен. Пожалуйста, проконсультируйтесь с нашей компанией.
3. Для красок, которые используют восковые слои на поверхности Пожалуйста, самоскручивающаяся нить, саморастворяющаяся линия и т. д., будут различия в технических параметрах и ремонтных деталях.
Три. Детали машины:
Примечание: конструктивные различия, вызванные различными моделями, в зависимости от физических объектов.
Четыре. Требования к окружающей среде натяжного устройства
Температурные требования:-5℃ ~ 30℃
Требования к влажности: 30% ~ 60%
Требования к очистке воздуха: уровень чистоты воздуха is6Level (1000 уровень) 。
Требования к очистке для патентной проволоки: патентная проволока должна храниться и использоваться в относительно чистой среде., эмалированная проволока, используемая в то же время, должна быть чистой, чистой поверхностью без пыли.
Если вы должны использовать восковую патентную проволоку, домочадцы должны увеличить свои собственные многоступенчатые устройства фильтрации и часто чистить сверхстрочные части., чтобы не вызвать поломки, когда пыль смешивается с восковым слоем адсорбируется на амортизирующем кольце.
Пять. Инструкции по установке натяжного устройства

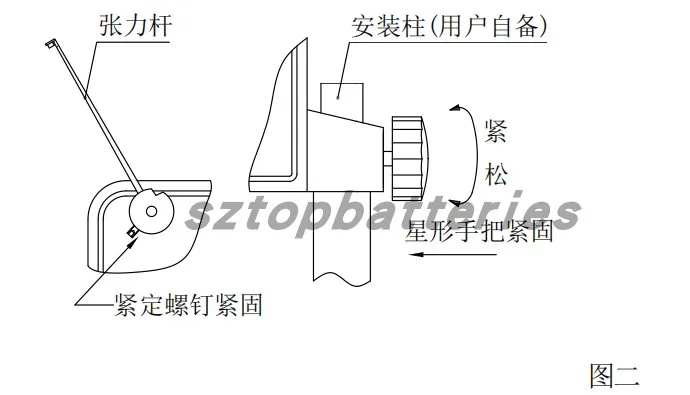

Установите Натяжной стержень и фиксированное натяжное устройство, как показано на рис. 2.
Шесть. Шаги регулировки натяжения
1. Патентная проволока проходит через натяжное устройство, как показано на этикетке продукта.
2. Регулируется шерстяным кольцом на задней стороне натяжения, ослабляет степень зажима шерстяного зажима. используйте 5 г при следующем натяжении, шерстяные зажимы должны быть полностью расслаблены, чтобы они производили только небольшое сопротивление.

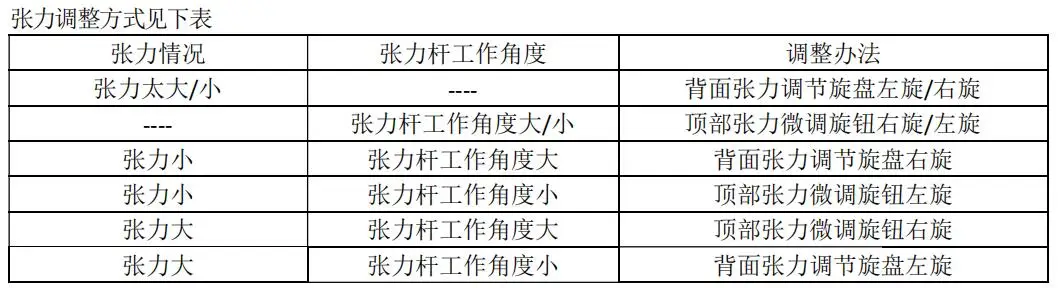

3. В соответствии с требуемым напряжением пользователя, отрегулируйте ручку и антинатяжную ручку, регулируя напряжение сзади, сделать выходное напряжение соотвествует и рабочий угол натяжного стержня уместен. (см. Рис. 3)
При нормальных условиях, Натяжной стержень является лучшим рабочим состоянием, когда параллельно плоскому корпусу коробки., вы также можете использовать соответствующий Рабочий угол в соответствии с потребностями пользователя, однако при работе Натяжной стержень не должен быть выше поверхности коробки.Красный стандартная линия 。
! Примечание:
1. Только натяжение допускается во время работы незначительно, не допускается майором. когда натяжение должно быть несколько часов, должно быть отрегулировано в стоп-состоянии, чтобы не вызвать разъединение.
2. Если есть колебания напряжения в регулировке сначала Отрегулируйте натяжение до максимального напряжения, затем медленно вернитесь к желаемому напряжению для регулировки.
3. Регулировка концы начала работы, Рабочий угол натяжного стержня такой же, как у статической установки., пожалуйста, не забудьте повторно отрегулировать напряжение, чтобы избежать аномального износа, вызванного различными компонентами натяжного устройства, и уменьшить срок службы.
