Новые 10 МГц синусоидальные gps-часы, gps, gps DO+ ЖК-дисплей

Описание

Новые 10 МГц синусоидальные gps-часы, gps, gps DO + ЖК-дисплей

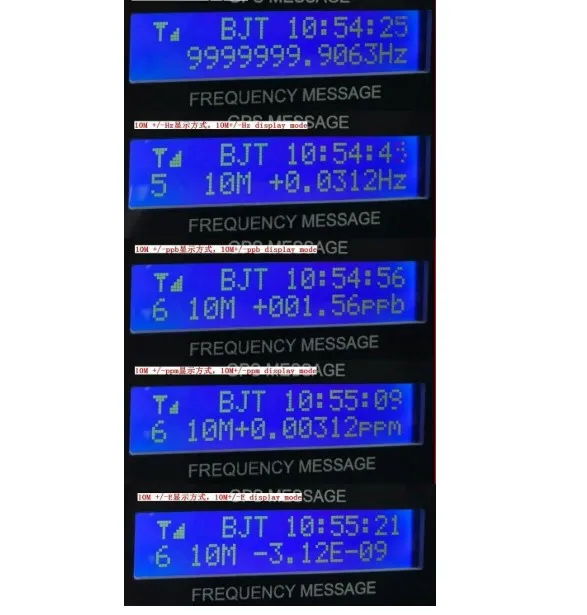

Ключ Особенности:-Выход 10 МГц точность синусоида или квадратная волна, низкий уровень шума-Выход 1pps второй пульс, синхронизация с UTC временем, может сохранить время.-Высокочувствительный gps-приемник, маленькое небо может блокировать.-С блокировочным индуктором, красный светодиод, заглушка для оборудования.-Мощность 12 В/1.5A, простая, может использоваться переключатель питания-Недорогой, небольшой вес, используется удобно-Уникальное удаление gps сигнала джиттера, высокая точность-ЖК-дисплей gps сила, время, выходная частотаОбзор: gps DO name gps программированный осциллятор, используется gps Выход точность сигнала времени для управления оборудованием часов. В этом оборудовании используется gps-выход 1 pps, управление на плате OCXO, используется специальный алгоритм для фильтрации времени gps-джиттера. сделайте часы с точностью вывода OCXO. Всегда изменить. Плата с ЖК-дисплеем gps прочность, время и отклонение частоты.Параметры:-Название: LCD-GPS, сбалансированный осциллятор-Мощность: DC11.7-12.9V <= 15 Вт-Антенна GPS мощность: DC3.3V/50mA-Выход 1PPS: квадратная волна, 3.3Vpp-Выход 10 м: Синусоидальная волна, 1 Vrms (10-15dBm), квадратная волна, 3,3/4.7Vpp-Выход RS232: gps NMEA сигнал-Точность: выше, чем OCXO 2 порядок-Размер: Ш * В * Г = 107*55*172 мм (включая BNC соединение)1. Рабочее состояние светодиодаALM: предупреждение, ВКЛ, точность выходного сигнала низкая.Gps Блокировка: gps Блокировка индуктор, во время gps-блокировки, светодиод.Запуск: светодиодный индикатор, светодиодная вспышка, оборудование нормальное, если не вспышка, неисправность в оборудовании.2. DB9 подключение, выход NMEA gps поток. Выход 1PPS сигнал, RS232 уровень.3. Один пульс в секунду, BNC подключен. От gps модуля. Поднимающийся край действителен,Выход 4,10 МГц, BNC подключен, Выходная синусоида или квадратная волна.5. Подключите действующая gps-антенна, SMA подключена.6. Внешнее подключение питания, используется 5,5 мм/2,1 мм DC plus. Внутри положительное, снаружи отрицательный, 11,7-12,9 В Макс 15 Вт6. Аксессуар-5 м, действующая gps-антенна, адаптер DC12V/1.5A. Подключите gps антенну, подключите блок питания DC12V. Может выводить стандартную частоту 10 МГц.Внимание: должен быть использован 5,5/2,1 DC plus, если используется 5,5/2,5 будет плохой контакт.Спереди есть ЖК-дисплей, состояние дисплея машины.4,3 соединение с ПКGPSDO-DB9 PC-DB9PIN2--------------------PIN2PIN3--------------------PIN3PIN5--------------------PIN5PIN8--------------------PIN8GPSDO-DB9 PIN2, PIN5, PIN8 соединяется с PC-DB9 PIN2, PIN5, PIN8,Скорость передачи данных составляет 9600BPS, скорость передачи данных фиксируется.4,4 состояние работы задней панели:Питание: три светодиода все включено, все выключено, затем Запуск вспышки, gps Блокировка led выключено, предупреждение led включено.Сила тока: менее 1,5 A.Preheat: на плате есть OCXO, OCXO preheat нужно 30 минут. после периода времени ток медленно станет маленьким. пока gps блокирует светодиод, предупреждайте светодиод, означает, что оборудование является нормальнымНормальный: запуск светодиодной вспышки, gps Блокировка светодиода. предупреждайте выключение светодиода, означает, что gps работает нормально. при выключении светодиода Точность составляет менее 0,05гц @ 10 МГц, поддерживает gps-блокировку в течение 5 часов, точность составляет менее 0,005гц @ 10 МГц.4,5 состояние передней панели ЖК-дисплея:Используется 1602 lcd, область дисплея есть две линии, каждая линия имеет 16 символов.Gps-дисплей силы сигнала, первая линия 1,2 символов, отображение gps сигнала, Первый символ-это антенна, все дисплеи, второй символ-сила gps сигнала, есть 6 шагов. от сильного до сильного пуста, 1dot, 2 dots, 2 + 3 dots, 2 + 3 + 4 dots, 2 + 3 + 4 + 5 dots.Область отображения символов, 6 символов, может с помощью команды для настройки.Область отображения времени, 8 символов, можно с помощью настройки командыDisciplизированный дисплей состояния, 1 символ, когда система accuary, дисплей L, иначе не отображается.Referenec Область отображения выходной частоты, 15 символов.Питание, ЖК-точки все включено, затем все выключено, проверьте ЖК-дисплей хороший или плохой.Затем дисплейGPSDO UTC +/-XX: XX дисплей UTC смещениеBG7TBL V20171210 дисплей авторской и версииЗавершите, введите обычный режим отображенияЕсли gps не зафиксирован, ЖК-дисплей будет отображать gps без фиксации4,6 команда настройки режима отображенияНастройка режима отображения частоты, 6 символов, смещение UTC, нужен короткий внутренний прыжок PCB.Скорость передачи данных составляет 9600BPS, бит данных 8, стоп-бит 1, контрольный бит нет, контроль потока нет.Команда звезда с $ GPGTC, конец с T *, средний-12 байт команды.$ GPGTC, X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 T *X1, настройка режима отображения частоты, 10000000,0000 Гц, 1,10 м +/-0,0000 Гц, 2,10 м +/-000.00ppb 3,10 м +/-0.00000ppmX2 X3 X4 X5 X6 X7 дисплей 6 символов.X8 смещение времени, +/-X9 X10 часовой офсетный, Макс 23X11 X12 минутное смещение, Макс 59Пример 1: дисплей BJT, UTC + 8, ppb, команда $ GPGTC, 2 BJT + 0800 T *Пример 2: дисплей GMT UTC + 0, дисплей 10000000,0000 Гц, команда $ GPGTC, 0, GMT + 0000 T *Пример 3, отображение EST-5, PPM, команда $ GPGTC, 3 EST + 05: 00 T *Команда в порядке, возврат машины ок.Подключите db9, подключите джемпер.Настройка com-порта, команда ввода4,7 Применение Примечания:Частота ЖК-дисплея только для справки, есть отклонение с фактическим выходом.Gpsdo долгое время на линии, поверхность машины предупреждающая, этот вид феномена является нормальным.Gps антенна избегает помех, избегайте высокого напряжения, избегайте освещения. Установите антенну, чтобы открыть небо. Одна линия неба может блокировать, но точность и джиттер еще больше.Поток сигнала: 1575 м сигнал поступает от gps антенны, вход gps-модуля, gps-выход 1PPS и NMEA gps Блокировка сигнала. используется 1PPS для ворот через CPLD и MCU выходной сигнал EFC, корректирует выходную частоту OCXO.Вопросы и ответы:1. Вопрос: Как я могу узнать, что машина хорошая.A: время включения питания, красный светодиод выключен, машина хорошая.2. Вопрос: Как я могу знать MCU это хорошо.О: когда включится питание, все светодиодный индикатор включится, затем запускается светодиодный фонарик, красный светодиодный, означает, что MCU хороший.3. В: 5 м gps активная антенна короткая, как сделать. Не может подключить gps антенна?A: используется gps расширенная линия, например, 5 м, 10 м, 15 м, 20 м расширенная линия. Не может использоваться gps антенна, это OCXO.4. В: я использовала частоту счетчика, Тестовая частота отличается от частоты ЖК-дисплея, что я могу сделать?A: частота ЖК-дисплея только для справки, фактический тест имеет отклонение. когда ЖК-дисплей L10000000.000xHz или другая частота L, частота является accuary. убедитесь в том, что стандарт частоты тестирования менее 0,001 Гц является стандартным отклонением частоты.В: сила gps изменяется некоторое время высокое некоторое время низкоеОтвет: это правильно, потому что интенсивность сигнала зависит от положения спутникового сигнала, погоды и алгоритм.Посылка список:-1 часы с gps-1 х адаптер AC110-220-DC12V-1x5 м Антенна GPS
