Описание

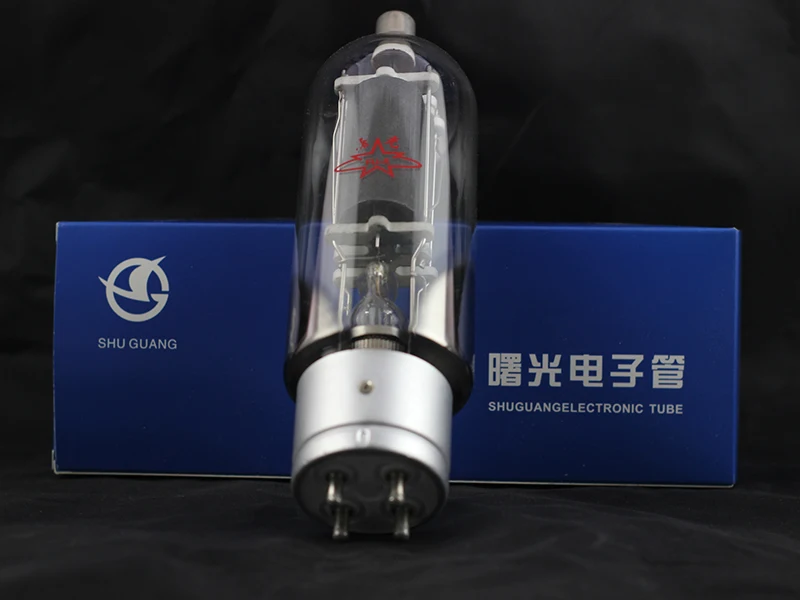

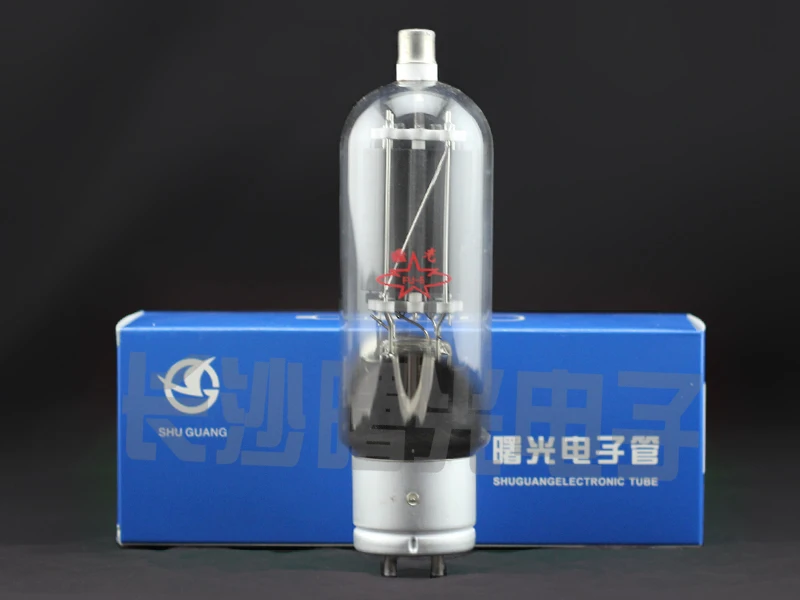

805 (FU-5)
Тип прямого нагрева -вольфрамовый катод триода 805 используется для класса B, A-F, R-F усиления мощности, класса C R-F усиления мощности и высокочастотных колебаний.
805 аналогичен GL-805 и является взаимозаменяемым.
Нити нагрева
Установка ультрафиолетового (УФ). ............................. 10 V
Если ............................... 3,25 A
Межэлектродного постоянной ёмкости, универсальный конденсатор
Входная емкость ........................... 8,5 ПФ
Выходная емкость ............................... 10,5 ПФ
Перекрестная емкость ................................. 6,5 ПФ
Предел рейтинг
Анодное напряжение ........................... 1500 В
Анод рассеянная мощность ............................. 125 Вт
Рабочая частота и Анодное напряжение
Когда рабочая частота выше 30MC, напряжение анода и входная мощность анода будут уменьшены в соответствии со следующей таблицей:
Частота (MC) напряжение анода и входная мощность анода
B полюсный электрод C-class телефонный анодный модуляционный телеграф
30 100% 100%
45 90% 82%
80 71% 55%
Рекомендуемый рабочий статус (исходное значение)
Класс B A-F усилитель мощности (две трубки) Предельное значение
МкА ........................... 1250 1500 1500 V
Ia (макс. sig. За трубу) ................. 210 мА
Pa (in) (макс. sig. За трубу) z... 315 W
Па (на трубу). ......................... 125 W
Ug .................................................-16 V
Gg (pk) ....................... 235 280 V
Ia (0) ......................... 148 84 мА
Ia (макс. sig) ................... 500 600 мА
Pd ......................................... 6 7 W
RL (a-a) ......................... 6,7 8,2 кОм
Pout (макс. sig) ............. 300 370 W
Усилитель мощности класса B R-F
(Максимальный коэффициент модуляции каждой трубки 1,0 в условиях перевозчика)
Предельных значений
МкА .................. 1250 1500 1500 V
Ug .....................................-10 в
Ia .................. 135 115 150 мА
Pa (in) ............................................... 185 W
Gg (pk) ............. 70 70 V
Ig ............................... 15 мА
Pd ........................... 11 7,5 W
Pout ................. 55 57,5 Вт
Класс C R-F усиления мощности и осцилляции (анодная модуляция)
(Максимальный коэффициент модуляции каждой трубки 1,0 в условиях перевозчика)
Предельных значений
МкА .................. 1000 1250 1250 V
Ug .....................-155-160-500 В
Ia .................. 160 160 175 мА
Ig .................. 60 60 70 мА
Pa (in) ........................................... 220 W
ПА ......................................... 85 Вт
Юг (ПК) ............. 295 300 в
ПД ......................... 16 16 Вт
Pout ................. 110 140 Вт
Класс C R-F усилением мощности и осцилляцией (анодная модуляция) (если нет модуляции для каждой трубки в условиях keying)
МкА .................. 1000 1250 1500 1500 V
Ug .....................-95-100-105-500 В
Ia .................. 200 200 200 210 мА
Ig .................. 40 40 40 70 мА
Pa (in) ................................................... 315 W
ПА ..................................................... 125 W
Юг (ПК) ............. 225 230 235 в
Pd .................. 8,5 8,5 8,5 W
Pout ............... 130 170 215 W
