Описание

Новое внутреннее сопротивление батареи тестер/с функцией измерения ESR

Обзор: материнская плата

HR530-это небольшой ЭСР-миллиом, который измеряет значение ЭСР электролитического конденсатора и (измеренное внутреннее сопротивление батареи и напряжение батареи). Также можно использовать для измерения сопротивления. Он прост в использовании.

Область применения:

● Измерьте значение ЭСР электролитического конденсатора;

● Измерьте значение сопротивления;

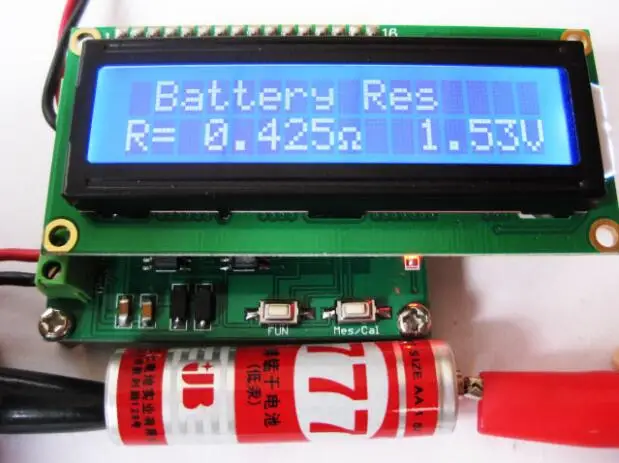

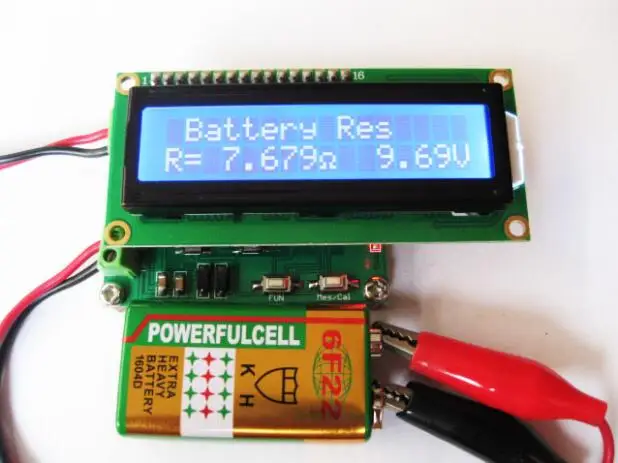

● Измерьте внутреннее сопротивление аккумулятора и напряжение аккумулятора;

Технические данные:

1, диапазон измерения сопротивления: 0,001 ~ 120 Ω

2, измерение сопротивления: 1 МОм

3, измерительное напряжение батареи: 0 ~ 25 В постоянного тока

4. Измерение напряжения аккумулятора: 0,01 В постоянного тока

5, частота измерения выходного сигнала: 100 K Hz

6, рабочее напряжение: 7 ~ 12 В постоянного тока

7, рабочий ток: <50 мА

8, Рабочая температура:-40 °C ~ 65 °C

9, Температура хранения:-40 °C ~ 65 °C

10, Размер изделия: 57*45*20 мм (Длина X Ширина X высота)

Описание интерфейса и связанные с ним операции

P1 проводки Разрешение:

Нет. Символ значение

1 VDD модуль питания положительный (7 V ~ 12 V)

2 GND блок питания модуля

P2 проводки Разрешение:

Нет. Символ значение

1 TP + подключен к измерительной части (аккумулятор подключен к положительной полюсе)

2 TP-подключен к измерительной части (аккумулятор подключен к отрицательному полюсу)

Описание кнопок

Удовольствие: Установите значение ESR измерительного конденсатора или внутреннего сопротивления и напряжения аккумулятора.

Mes/Cal: калибровка (калибровка линии измерения короткого замыкания)

Примечание: дисплей имеет подсветку, стандартный интерфейс LCD1602.

В последнее время у меня часто возникают некоторые клиенты, задающие эти вопросы и поясняющие:

Вопрос: Этот измеритель HR530 измеряет значение емкости ESR. Может ли он все еще измерять емкость?

HR530 Таблица для измерения значения ESR конденсатора. Он используется для измерения емкости ESR и не может измерить емкость.

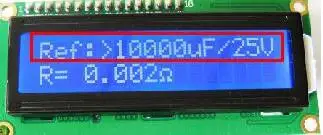

На дисплее LCD1602 ниже в следующей строчке букв отображается «10000. 0uF». Это значение не является значением емкости конденсатора под испытанием. Это значение является только справочным значением. Для получения подробной информации обратитесь к справочной таблице сопротивления esr-конденсатор.
