FST-03 NRF24L01P e + PA + LNA модуль предназначен для использования норвежской скандинавской компании, импортированной из Новейшего Поколения высокоскоростной 2,4G беспроводной чип трансивера NRF24L01 + продуманный дизайн, работа модуля полудуплексный, каждый модуль может быть получен и отправлен, используйте, по крайней мере, два модуля могут осуществить беспроводную передачу данных точка-точка, Оснащен 20 RFaxis RFX2401 импортируется из американского DBM усилителя мощности чип, плюс 10 PPM Высокоточный SMD Кристалл, японский оригинальный murata промышленный Высокоточный индуктивность и емкость, сделайте модуль максимальной передаваемой мощностью до 20 дБм (100 мВт), и в то же время получите увеличение чувствительности на 15 дБ, Производительность очень стабильна, профессиональный дизайн делает модуль оборудования небольшим объемом, легко для различных встроенных разработок, специализированные исследования и разработки передачи данных на большие расстояния высокой мощности и высокой чувствительности двухстороннего 2,4 ГГц беспроводного модуля передачи данных, работа в бесплатной лицензии 2,4G-2,5G ISM частотного диапазона, Может указать на точку приложения, также может создать звезду сети. PA + LNA, это настоящий продукт промышленного класса, расстояние может достигать более 2500 метров в хороших условиях, с защитным покрытием, анти-помехи, низкое излучение
Некоторая информация выглядит следующим образом:
Основные параметры:

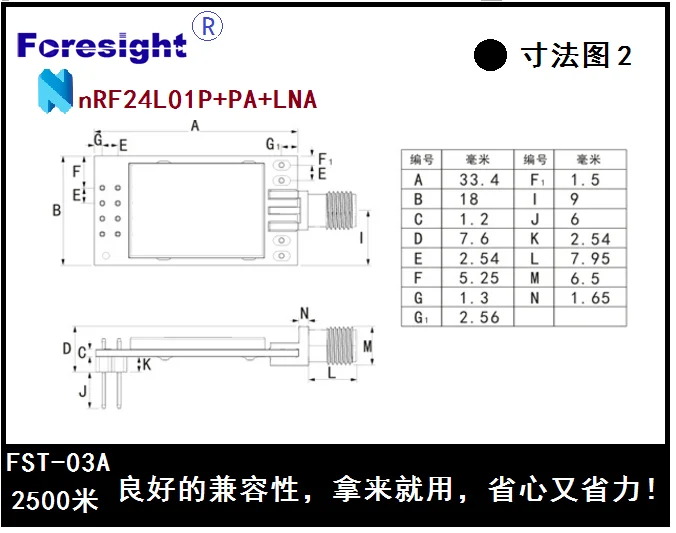

Размер модуля: 46x24 мм
Режим интерфейса: 2x4x2,54 мм
Напряжение питания: 1,9 v ~ vdc
Диапазон рабочих частот: 2404 ~ 2483 МГц
Производственный процесс: бессвинцовый процесс
Связь уровень: 0.7Vcc ~ 5В
Измеренное расстояние: около 2500 м (солнечная, открытая, без помех тестовая среда)
Скорость воздуха: 250 K ~ 2 Мбит/с
Выключение тока: 1.0ua (nRF24L01P установлен как выключение питания, CE низкий уровень
Ток излучения: 130 мА @ 20 дБм
Ток приема: 20 мА (CE = 1)

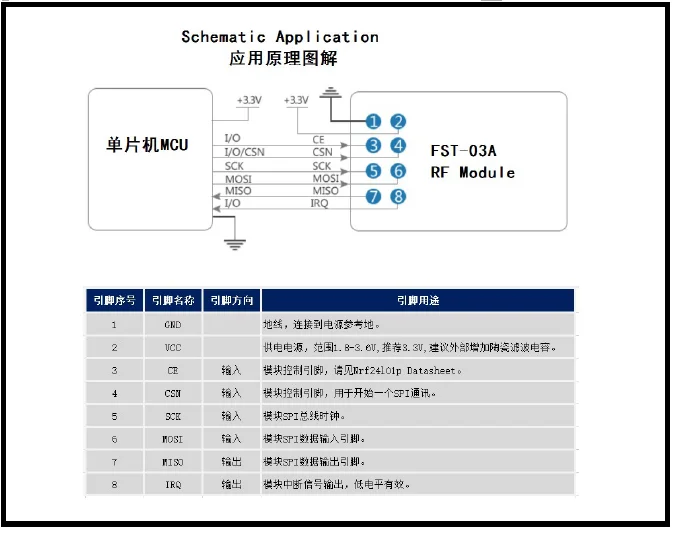

Интерфейс связи: SPI (максимальная скорость до 10 Мбит/с)
Длина передачи: 32 байта максимум для одного пакета, уровень 3 FIFO
Длина приема: 32 байта максимум для одного пакета, уровень 3 FIFO
Тип антенны: внешняя гибкая антенна с высоким коэффициентом усиления (3.0dBi)
Рабочая температура:-40 ~ + 85 ℃
Рабочая влажность: 10% ~ 90% Относительная влажность, без конденсации
Температура хранения:-40 ~ + 125 ℃
Чувствительность приема:-110 дБм @ 250 кбит/с
Мощность передачи: 100 мВт (20 дБм)
Эмиссионная гармоника: менее-50 дБм
Подавление помех прилегающих каналов:> 65 дБ
Подавление паразитных помех:> 75 дБ
Антенна Молниеносная защита: микрополосная rf изоляция фильтра и емкостная муфта, эффективная защита PA IC
ESD:> 4 кВ при разгрузке воздуха
