Описание
\ \
| Предмет | Показателей |
| Модель чипа | NRF52810QFAA |
| Рабочее напряжение | 1,7 В до 3,6 В, рекомендуется 3. 3 V |
| Рабочая частота | 2402 МГц ~ 2480 МГц |
| Мощность передачи | -20 дБм ~ + 4 дБм (Normal0dBmOutput) |
| Чувствительность приема | -96dBm |
| GPIOQuantity | 29One |
| Оперативная память | 24KB |
| Флэш-память | 192KB |
| Частота ошибок | ± 20 кГц |
| Диапазон рабочих температур | -20℃ ~ + 70℃ \ (поддержка чипа-40 ℃ ~ + 85℃, диапазон рабочих температур можно регулировать путем изменения кристалла.) |
| Для хранения Температура диапазон | -40℃ ~ + 85℃ \ (поддержка чипа-40 ℃ ~ + 125℃, температура хранения может регулироваться путем изменения кристаллов) |
Измеряется Потребляемая мощность
Никогда не используйте теорическую ценность вместо фактической ценностной агитации
Двойной с украшением в виде кристаллов дизайн
Интегрированная Система кристалл часы
Bluetooth5.0Transmission скорости
В два раза больше, чем Bluetooth 4.2скорость передачи
Bluetooth5.0Transmission диапазон
В четыре раза больше, чем Bluetooth 4.2расстояние связи
Bluetooth5.0Data передачи
В восемь раз больше, чем Bluetooth передача данных
BluetoothMesh
Поддержка оригинального factorynRF5 SDK для сетки
Измерить расстояние
В погоду открытое визуальное расстояние примерно 2 тест в пригороде Ми
Высокой и низкой температуры
Может адаптироваться ко всем видам плохой погоды
Широкий диапазон напряжения
Более широкий диапазон напряжения
Применение сценарий
Используя встроенные характеристики master-slave, многоуровневая Топологическая структура сети может быть осуществлена
Схема расположения выводов
| Позицию стопы | Название | Функция | Примечания |
| Pin1 | GND | Модуль земли | Модуль земли |
| Pin2 | VCC | Мощность поставить положительный входной | Модуль питания, 1,8 ~ 3,6 В, рекомендуется 3,3 В |
| Pin3 | P21 | I/O | |
| Pin4 | P22 | I/O | |
| Pin5 | P23 | I/O | |
| Pin6 | P24 | I/O | |
| Pin7 | P25 | I/O | |
| Pin8 | P28 | I/O | |
| Pin9 | P29 | I/O | |
| Pin10 | P30 | I/O | |
| Pin11 | P26 | I/O | |
| Pin12 | P27 | I/O | |
| Pin13 | P02 | I/O | |
| Pin14 | P03 | I/O | |
| Pin15 | P04 | I/O | |
| Pin16 | P05 | I/O | |
| Pin17 | P06 | I/O | |
| Pin18 | P07 | I/O | |
| Pin19 | P08 | I/O | |
| Pin20 | P09 | I/O | |
| Pin21 | P10 | I/O | |
| Pin22 | P11 | I/O | |
| Pin23 | P12 | I/O | |
| Pin24 | P13 | I/O | |
| Pin25 | P14 | I/O | |
| Pin26 | P15 | I/O | |
| Pin27 | P16 | I/O | |
| Pin28 | SWDIO | - | Моделирование сжигания ног/Сброс ног |
| Pin29 | SWCLK | - | Моделирование сжигания стопы |
| Pin30 | P17 | I/O | |
| Pin31 | P18 | I/O | |
| Pin32 | P19 | I/O | |
| Pin33 | P20 | I/O |
Эта pin-карта подходит для "стандартной прозрачной передачи" прошивки, пожалуйста, свяжитесь со службой поддержки клиентов для получения подробной информации о других чертежах и функциях pin-кода прошивки.。

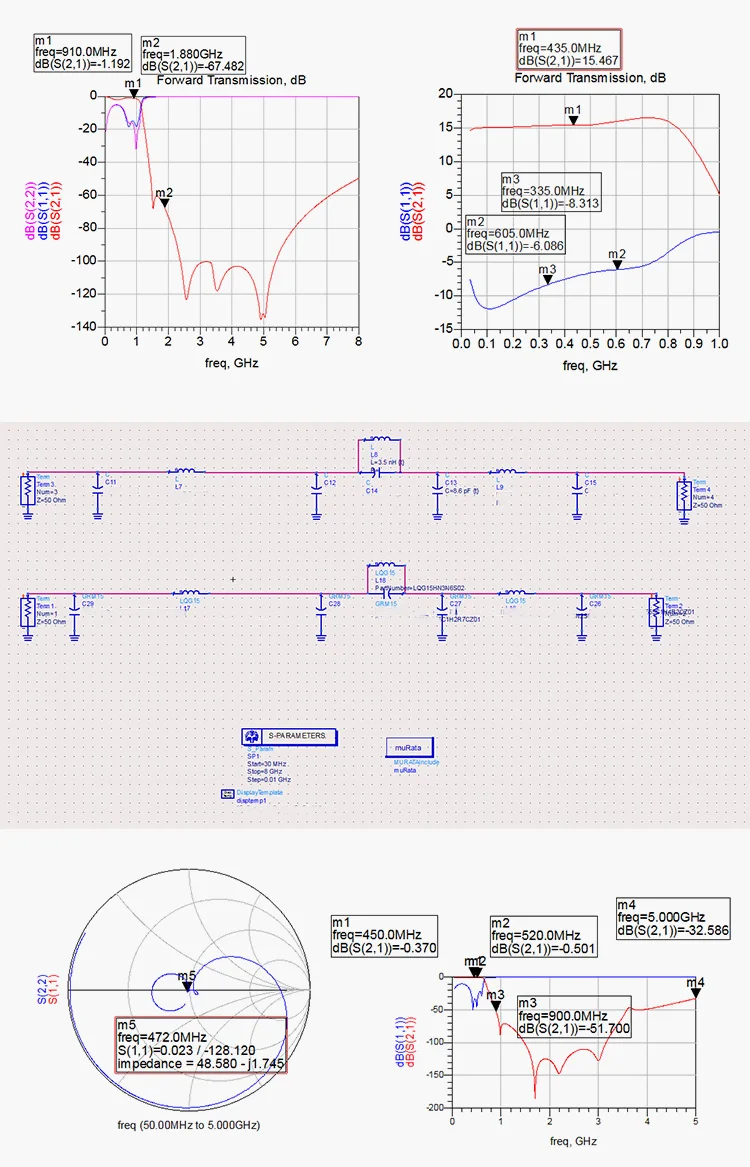

Дизайн · моделирование
Хорошая производительность происходит от глобальной имитации интервенции
Действительно хороший продукт все «тщательный расчет» разработан и произведен, сильная конструкция способность сделать хорошие продукты
Дизайн · антенна
