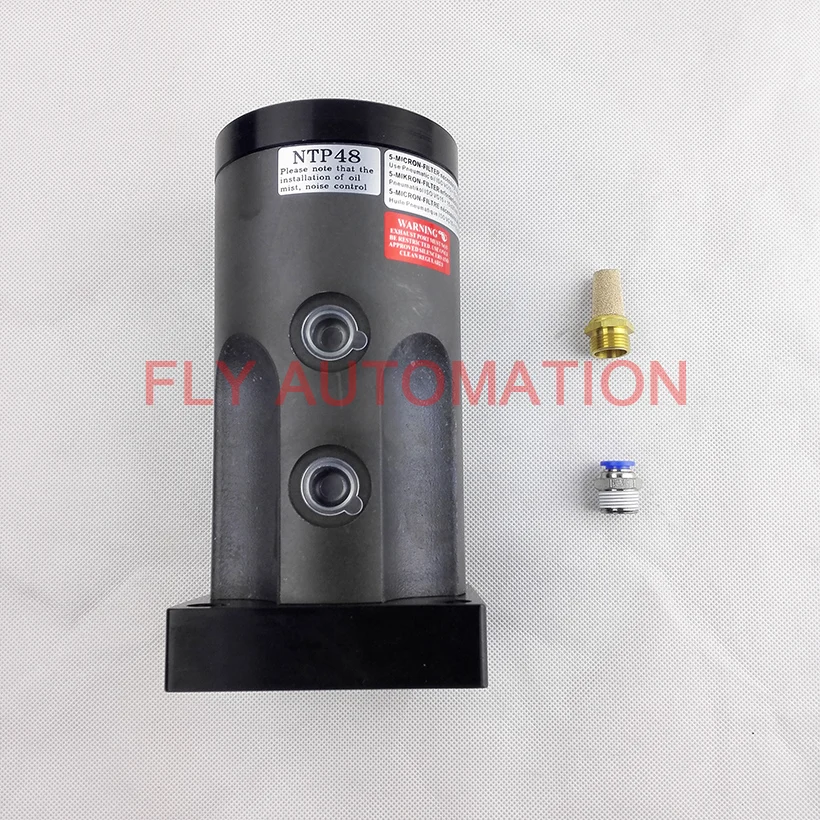

NTP48 Неттер воздушный вибратор серии NTP алюминиевый сплав пневматический молот вибратор

5. Принцип проектирования и работы

Вибрация (линейная) производится свободно вибрирующим поршнем перепада давления. В стандартной версии B + C поршень стучится о ударную пластину из эластомера и работает как резиновый молоток. В версии B без ударной пластины поршень работает против воздушной подушки (снижен шум).

Доступны жесткие стучные версии.

Частота может регулироваться путем изменения давления подачи воздуха и амплитуды путем троттлинга выхлопных газов.

Для работы требуется регулирующий клапан (не входит в комплект поставки).

Работа без смазки возможна в соответствии с рекомендациями Netter.

ATEX совместимые линейные Вибраторы серии NTP и блоки с корпусом из нержавеющей стали доступны.

6. Допустимые условия эксплуатации

Приводная среда: сжатый воздух или азот (фильтр ≤ 5 мкм), предпочтительно с масляным туманом

Рабочее давление: 2 бар до 6 бар

Температура окружающей среды: от 5 °C до 60 °C

Netter Vibration предлагает аксессуары, необходимые для монтажа, установки, контроля и мониторинга вибраторов и ударных элементов.

7. Измерение

Тип	A (мм)	B (мм)	C (мм)	ΦD (мм)	E (мм)	F (мм)	G	H (мм)	K (мм)	ΦL (мм)	N	Вес (кг)
NTP25	90	60	46	6,5	36	14,5	G1/8	15	8	51	G1/8	0,89
NTP32	140	75	51	11	48	32	G1/4	20	10	70	G1/4	1,7
NTP48	194	100	78	13	60	51	G3/8	25	15	95	G3/8	4,4
