Описание
Детальная информация продукта

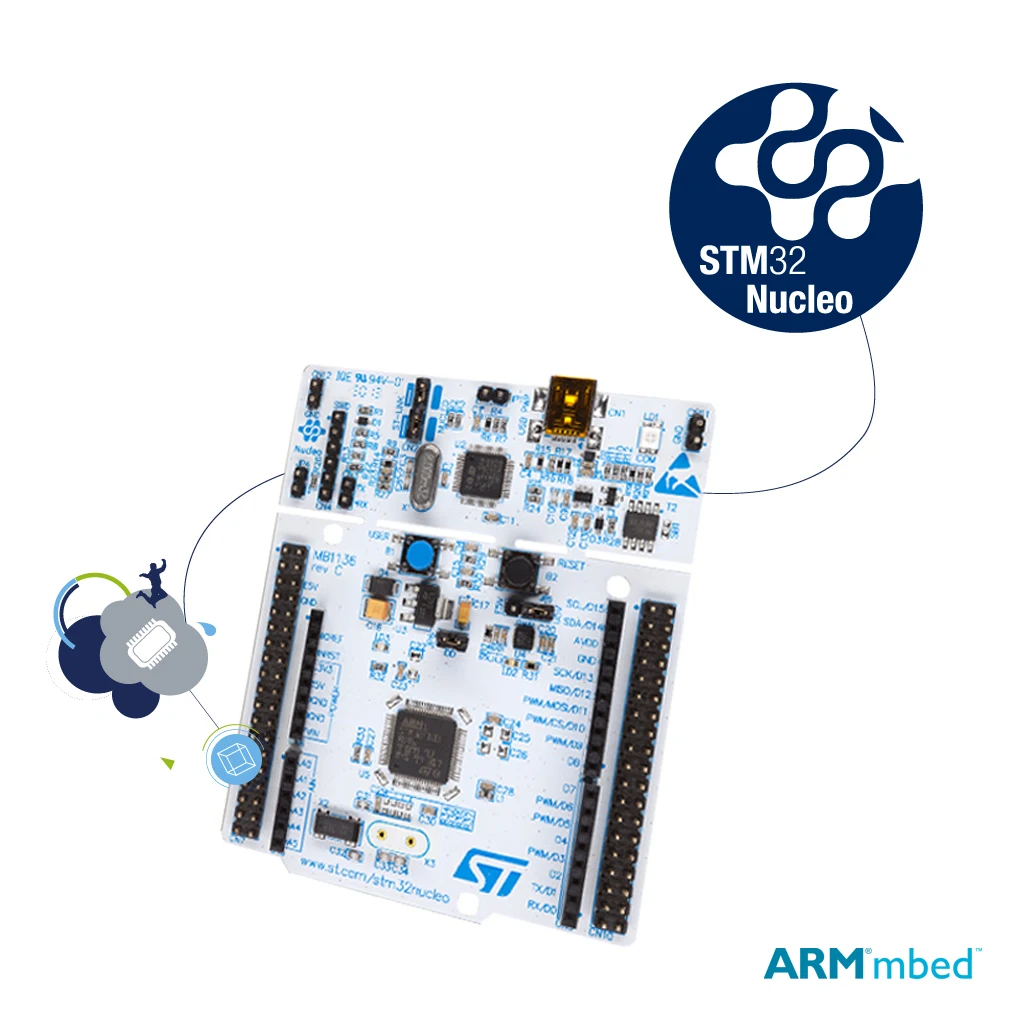

NUCLEO-F091RC макетная плата для STM32 F0 серии, поддержка Arduino
STM32 Nucleo Board NUCLEO-F091RC будет использоваться в сочетании с семефикацией микроконтроллеров STM32 F0, чтобы вы могли создать свои собственные прототипы для встроенных приложений. Благодаря удобной в использовании платформе разработки, он обеспечивает быстрое решение для оценки и разработки с помощью любого микроконтроллера ARM® 32-bit Cortex®-M0 RISC core STM32 F0 flash в пакете LQFP64.
Макетная плата Nucleo подключается к ArduinoTM и поддерживает большинство экранирования. Кроме того, гнездо ST Morpho помогает увеличить функциональность платформы разработки Nucleo Open (ODP).
Плата ARM® mcy enable оснащена интегрированным ST-LINK/V2 и программатором (SWIM/SWD), который будет интерфейс со встроенным STM32L053R8T6 (с соответствующим STM32 MCU) в вашем приложении.
STM32TM ARM® 32-бит Cortex®-M0 микроконтроллер с LQFP64 посылка
Два типа расширенных средств: Arduino Uno Revision 3 подключение и STMicroelectronics Morpho расширения pin заголовки для полного доступа ко всем STM32 I/O
Включить mbetm (mbedtg)
Бортовой ST-LINK/V2-1 дебюгер/программист с SWD разъемом
Гибкая плата питания: USB VBUS или внешний источник питания (3,3 В, 5 В, 7 в до 12 В); точка доступа управления питанием
Три СВЕТОДИОДНЫЙ s: usb-связь (LD1), пользовательский светодиодный (LD2), мощность светодиодный (LD3)
Две кнопки: пользователь и сброс
Функция повторной регистрации USB: три различных интерфейса поддерживаются на USB; интерфейс виртуальной связи, хранение большой емкости, порт для отладки
Поддержка интегрированной среды разработки (IDE), включая IARTM, Keil®, GCC IDE based
Серия STM32F0-Cortex®-M0
В STM32 F0 семья 32-битный Flash Микроконтроллеры (MCU) основывается на руку CortexTM-M0 core; core специально разработан для встроенных приложений. Процессор STMicroelectronics' STM32 ARM CortexTM M извлекает выгоду из усовершенствований Cortex-M0, включая цифровую обработку сигнала, производительность в реальном времени, низкое напряжение и низкую мощность. Сент-ARM® STM32 F0 основные серии предлагает 32-разрядный производительность и идеально подходит для небольших проектов или платформа решений с помощью простых в использовании функций.
STM32 микроконтроллер оценки инструмент
STM32 STM32 оценит каждую особенность выбранной MCU от ультра-низкой панели инструментов в панель инструментов. Все оценочные платы ST оснащены ST-LINK/V2 в цепи/программистом.
STM32 Nucleo board следует наклонному подходу и является идеальным инструментом для прототипирования и использования в общине. Разъем ArduinoTM и соединитель ST Morpho позволяют легко использовать дополнительные аппаратные средства, связанные с приложением. Все I/Os MCU легко доступны. Плата поставляется с HAL library, которая работает с IAR, Keil, CCC-based IDEs, и все mbled? Онлайн IDE.
Набор STM32 для обнаружения-это недорогой, полный инструмент для оценки превосходных возможностей STM32 MCUs. Они поставляются с нужными компонентами, такими как микрофоны MEMS, датчики и ЖК-дисплеи для демонстрации специфических характеристик устройства. Программы HAL library и программного обеспечения облегчают оценку пользователей и прототипирование, поддержку IAR, Keil и CCC-based IDEs.
Оценочная плата STM32-это высококачественная платформа для оценки, которая оснащена всеми требуемыми внешними аппаратными схемами для демонстрации всех функций микроконтроллера STM32. Оценочная плата STM32 обеспечивает расширительный контакт для всех контактов микроконтроллера, даже в больших упаковках. Библиотеки HAL и готовые к использованию программы программного обеспечения делают дизайн приложения очень легким.
Широкий выбор оценочные платы STM32, разработанные ST partners, является мощным дополнением к комплексному портфелю продуктов этой оценочной доски.

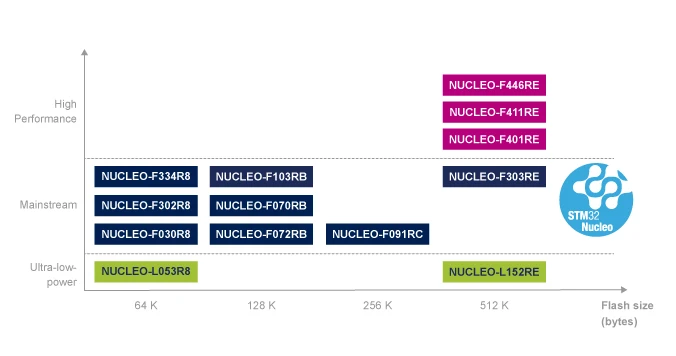

STM32 MCU Nucleo
Используйте rs может использовать сверхнизкую плату STM32 Nucleo для инноваций и прототипа любого STM32 MCU быстро.
С разъемом Arduino и Расширительная пробка ST Morpho плата STM32 Nucleo может быть легко расширена с помощью различных приложений, связанных с дополнительным оборудованием. STM32 Nucleo board поставляется с интегрированным ST-Link debugger/программатором; никаких внешних зондов не требуется. Плата работает в широком диапазоне среды разработки, в том числе IAR EWARM, Keil MDK, mbed, GCC на основе IDE (Atollic TrueStudio).
Пользователи STM32 Nucleo могут получить доступ к онлайн-сборнику mbed, онлайн C/C + + SDK и разработчику бесплатно на mbed.org, и полное приложение может быть сгенерировано всего за несколько минут.
Другие продукты, связанные с продуктом
Большинство MCU продукты требуют внешнего кварцевого осциллятора, чтобы сохранить достоверную Бег часы и РТК часы-секундомер. Поэтому высокоскоростные и низкоскоростные Кварцевые генераторы станут стандартным оборудованием для продуктов MCU. У нас есть кристаллы от Hong Kong Crystal, Polycom и других брендов. Продукты могут быть поставлены вместе. Специфическая модель зависит от детальных требований заказчика к различным параметрам, таким как частота, диапазон температур, точность и стабильность температуры.
Кроме того, расширенные устройства хранения, такие как память SPI и EEPROM, часто выбираются вместе с MCU. Специфическая модель должна быть всесторонне определена в соответствии с емкостью хранения, количеством стирания, режимом интерфейса, энергопотреблением, требованиями скорости и надежности.
Физический чип интерфейса связи (Ethernet, RS232, RS485, может драйвер и чип защиты интерфейса USB и т. д.) является широко используемым чипом, который часто используется вместе с MCU. Конкретная модель также должна быть выбрана в соответствии с требованиями.
Так как ST Cortex lineups оснащены аппаратными блоками PWM, они часто используются в сочетании с чипы драйвера шагового двигателя и общего назначения с высокими и низкими боковыми драйверами для богатых функций выхода/привода. ST и ONSEMI имеют L6219, L6470 и различные мопеды. Продукты IPM могут сочетаться с ними.
В системе измерения и контроля часто необходимо использовать дизайн защиты электрической изоляции и выходной контур тока. В этой части приложения часто используются оптопара, изолированный модуль DCDC и выходной чип тока. У нас есть популярные продукты на выбор.
Акселерометрами, гироскопы, и микрофоны, электронные уплотнения и т. д. в цифровые потенциометры и MEMS (микро-электро-механические системы) продукция также часто встречается в продукте СПИСОК КОМПОНЕНТОВ вместе с MCU.
Кроме того, мы также используем различные широко используется в том числе устройства Аккумуляторы таблеточного типа, высокие качественные разъемы, ldo и постоянного тока/Контроллеры пост. Тока/Регуляторы, АЦП/ЦАП, усилителей, компараторы, тонкопленочные резисторы и ламинированные конденсаторов. Имеют конкурентные преимущества.
