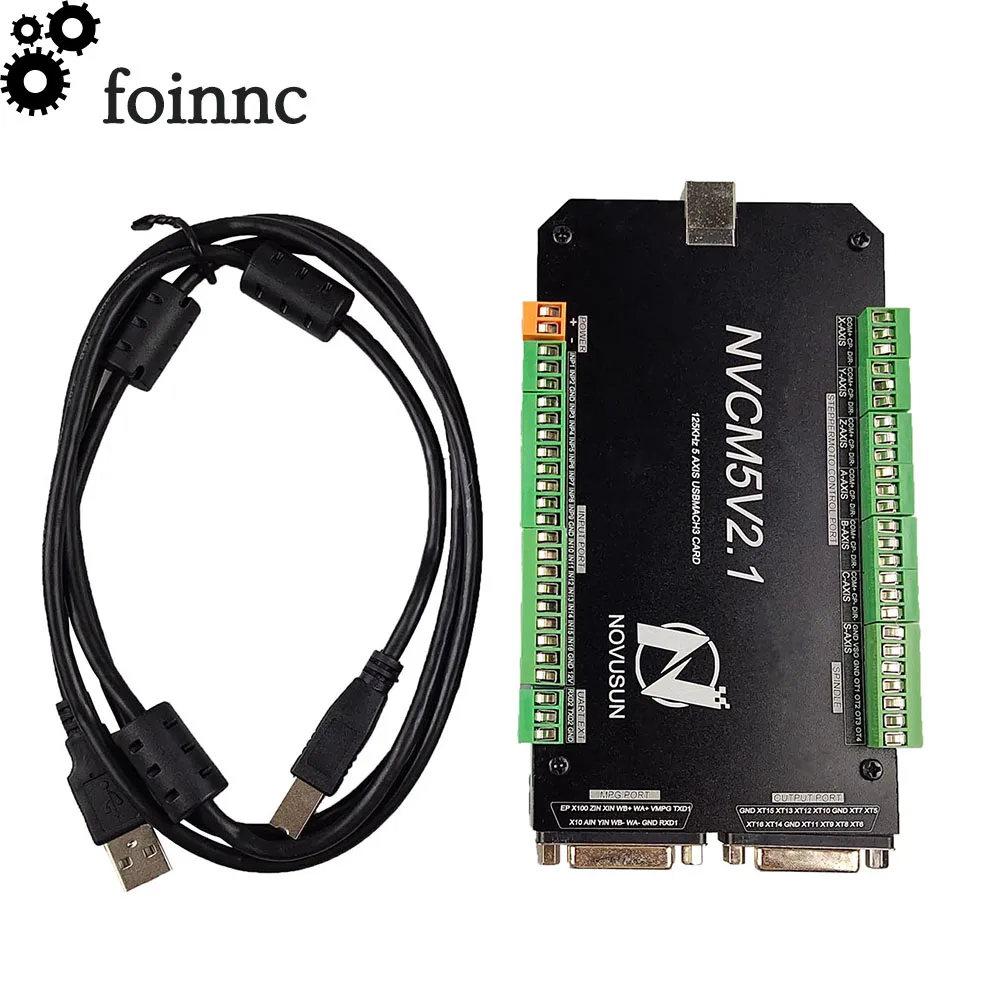

NVCM 4 Axis Mach3 USB карта 300 кГц ЧПУ Маршрутизатор 3 4 5 6 Axis Motion control Card Breakout Board для diy гравер гравировальный станок

Содержание продукта:

Управление карты * 1USB сигнальный кабель * 1CD * 1

Информация о продукте:

NVCM является 6 оси motion контроллер мы проводим 1 год на всех этапах.NVCM поддерживает программное обеспечение Mach3, через usb-порт для связи с компьютером.

Рабочие параметры:

Поддержка USB; 16 портов фотоэлектрический изолированный входной интерфейс;16 портов фотоэлектрический изолированный выходной интерфейс;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход);Can Поддержка 6 с одноосным шаговым системы maxisim, 125 кГц импульсный выход для каждой оси;Chip рычаг управления движением;Основное устройство 12V-32VDC вход питания, ток должен ВЫШЕ 1А;

Внешний вид и размер:

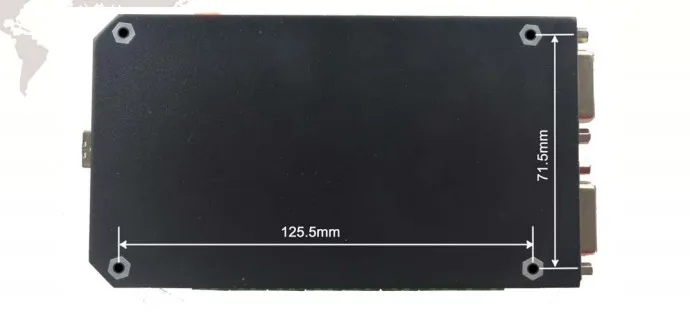

Контроллер движения NVCM с герметичной открытой структурой, есть 4 шт. отверстия для установкиВ нижней части. Мы можем зафиксировать отверстия диаметром 2 шт 3 мм в шкафу, и установить контроллер вКорпус. Внешний вид контроллера соответствует рис. 1-1 и рис. 1-2:Общий размер продукции 150 мм * 84 мм * 20 мм;Нижний Размер установки составляет 125,5 мм * 71,5 мм.

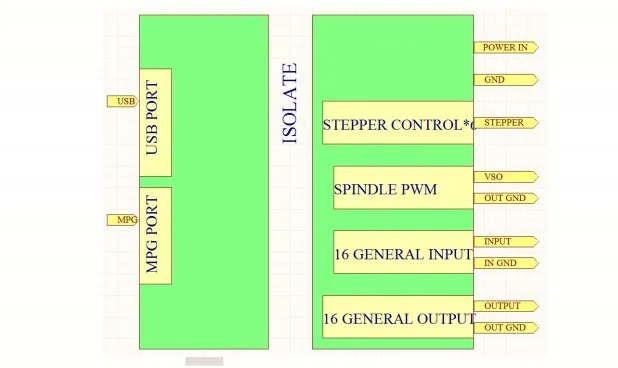

Мощность схема:

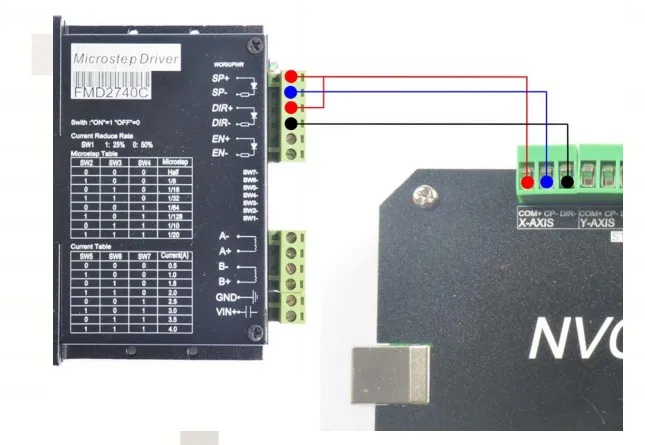

Проводка Разрешение:

1. Порт USB2. Главный вход питания3. Предельный/домашний/Estop/входной порт зонда4. Последовательный интерфейс расширения5. MPG порт6. Универсальный выходной интерфейс 27. Выход управления шпинделем/универсальный выходной интерфейс 1
