NVUM 4 Axis Mach3 USB карта 300 кГц ЧПУ 3 4 5 6 Axis Motion control Card Breakout Board для diy гравер гравировальный станок

Содержание продукта:

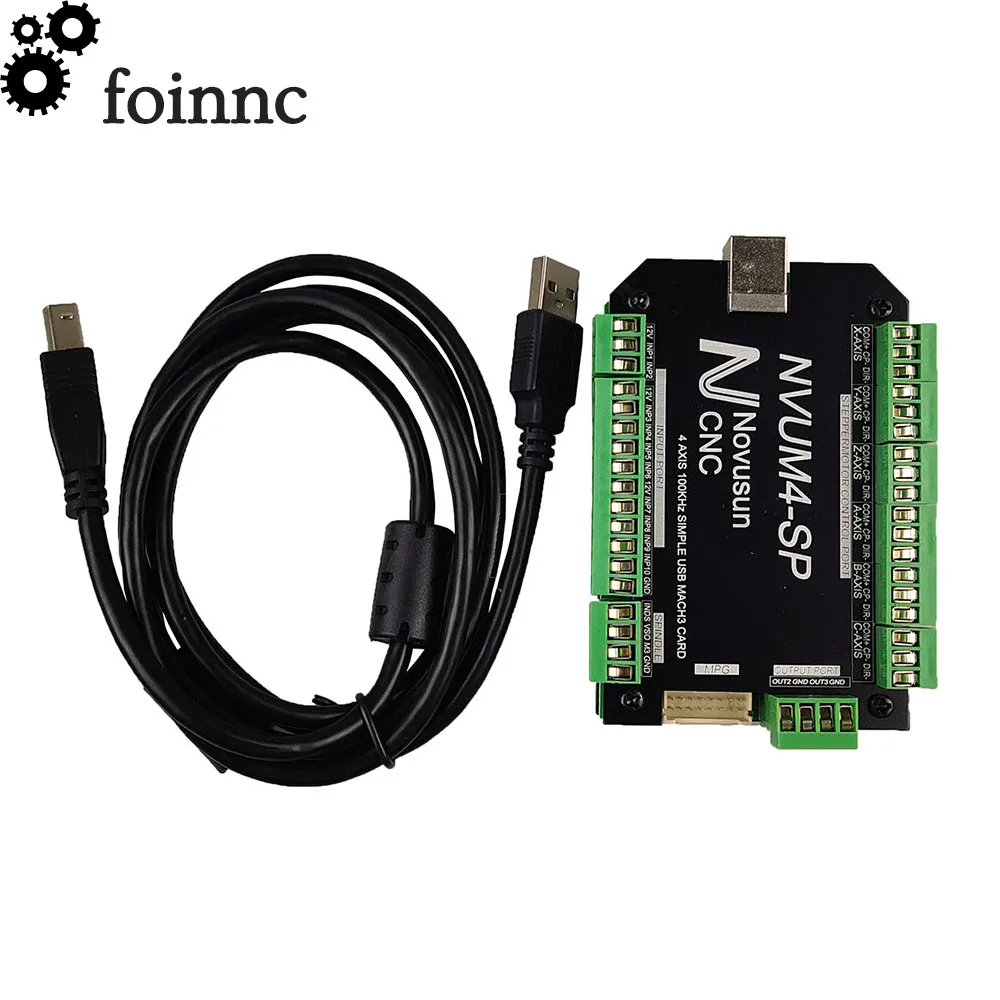

Управление панель * 1Кабель USB * 1CD * 1

Информация о продукте:

NVUM_SPv1.1 является 3-6 осевым контроллером движения, который мы тратим 4 года на проектирование.NVUM_SPv1.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через USB кОбщаться с компьютером.Контроллер движения NVUM_SPv1.1 принимает рамки конструкции ARM. РукояткаДизайн включает в себя коммуникацию, анализ кода, лежащий в основе алгоритм и генерацию импульсов.Продуманный дизайн, надежное управление, удобное управление.

Спецификация продукта:

Поддержка USB;10 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; 3 порта фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход); Может поддерживать шаговые системы 3-6 осей, импульсный выход 100 кГц для каждой оси;Chip рычаг управления движением; Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании 。

Внешний вид и размер изделия:

NVUM_SPv1.1 контроллер движения с герметичной структурой оболочки, есть 4 шт. настройкиОтверстия в нижней части. Мы можем зафиксировать 4 шт 4 мм Диаметр отверстия в шкафу, и установить контроллерВ шкаф. Контроллер выглядит как рис. 1-1 и рис. 1-2:Общий размер изделия составляет 96 мм * 62 мм * 20 мм;Нижний Размер установки составляет 50,3 мм * 81,4 мм.

; Подключение продукта определяет и метод:

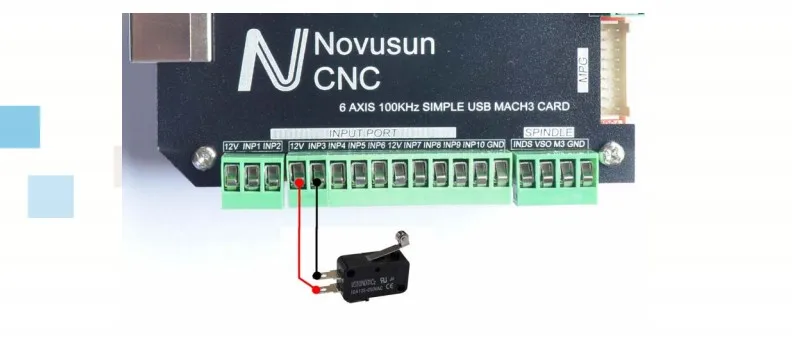

1. Интерфейс управления шаговым двигателем2. Общий выходной интерфейс IO3. MPG соединение4. Выход управления шпинделем5. Estop ограниченная Настройка инструмента входной интерфейсUSB Порты и разъёмы
