Описание
ADAU1401 представляет собой полный однокристальная аудиосистема со встроенным управлением интерфейсов для 28/56-bit аудио DSP, АЦП, ЦАП, и других подобных микроконтроллеры. Технологии обработки сигналов, включая выравнивание, кроссовер, усиление басов, многополосную динамическую обработку, компенсация задержки, компенсация динамиков и расширение стереоизображения, могут быть использованы, чтобы компенсировать практические ограничения динамиков, усилителей, и условий прослушивания, тем самым значительно улучшая качество звука.
Эта технология обработки сигнала сопоставима с технологией, используемой в студийном оборудовании высокого класса. Большинство обработка выполняется в полном объеме окружности головы 56-бит двойную точность режим, в результате чего обеспечивает отличную передачу низких уровень высокую производительность сигнала. ADAU1401 является полностью программируемым DSP. С помощью простого в использовании программного обеспечения SigmaStudio пользователи могут настраивать модули для пользовательской обработки сигналов графическим способом, используя такие модули, как фильтры biquad, динамические процессоры, контроль уровня и управление интерфейсом GPIO.
Программа ADAU1401 может быть загружена из последовательного EEPROM через механизм самозагрузки при включении питания или с внешнего микроконтроллера. При выключении, текущее состояние параметров может быть записано обратно в EEPROM от ADAU1401, так что это может быть восстановлено при следующем запуске программы.
Два АЦП и четыре ЦАП обеспечивают 98,5 дБ аналогового входа в аналоговый выходной динамический диапазон. Цифровые входные и выходные порты обеспечивают бесшовное соединение с другими ADC и ЦАП. ADAU1401 связывается с помощью шины iec или четырехпроводного SPI-порта.
Применение
Мультимедийная акустическая система
MP3 плеер динамик порт
Автомобильный аудио хост
Мини стереосистема
Цифровое телевидение
Студии система мониторинга
Динамик кроссовер
Инструмент звуковой процессор
Аудиосистема сиденья (самолет/автобус)

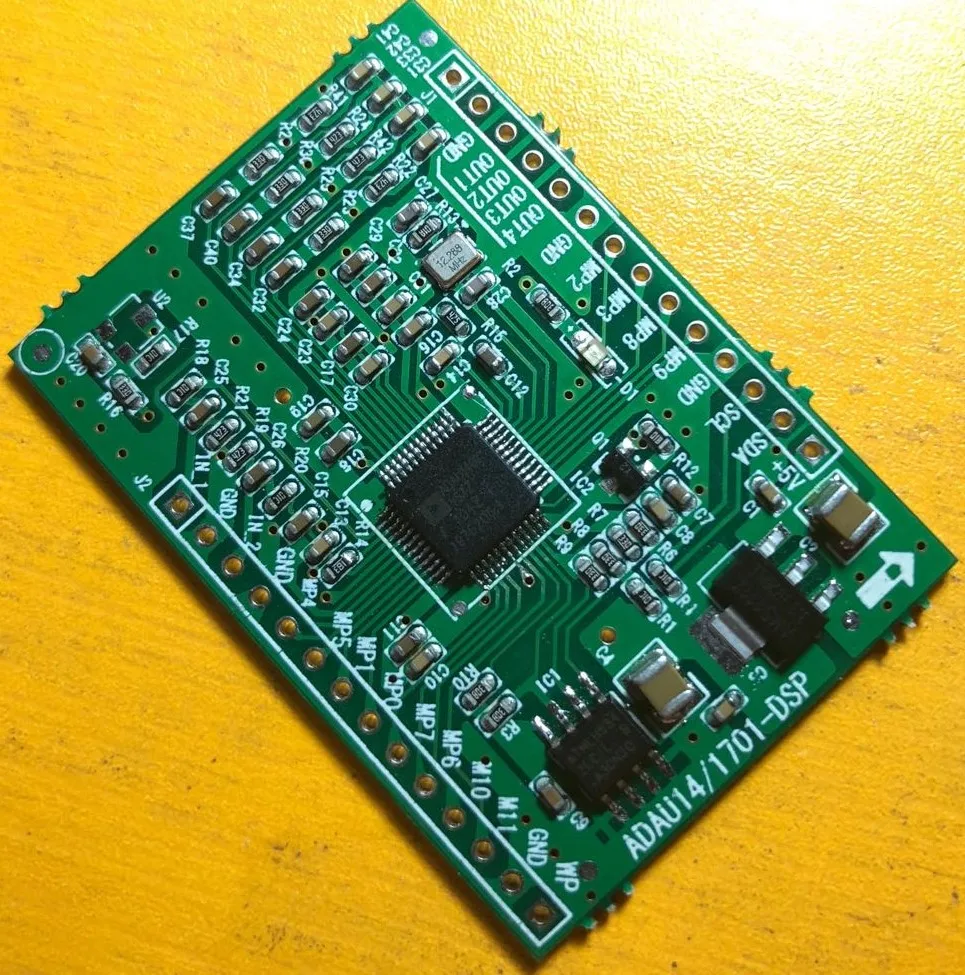

Эта версия подходит для обучения ADAU1401/1701/1702 и использования продукта. По сравнению с ADAU1701, ADAU1401 является более стабильным в суровой рабочей среде-40 °-105 ° (ADAU1701 обычно 0-70 °). Процедуры могут использоваться универсально. С самозапуском питания он может работать полностью независимо от микроконтроллера. Все функциональные порты являются производными, что может расширить цифровой вход/выход/ключевая функция/светодиодный привод/вспомогательный АЦП (аналоговый потенциометр)/Регулировка громкости энкодера.
Предоставьте схемы и множество процедур использования. Демонстрационная программа подавления отзывы предварительно вылечена по умолчанию и может быть заменена вашей собственной функцией в любое время.
Добро пожаловать в обмен.
'
