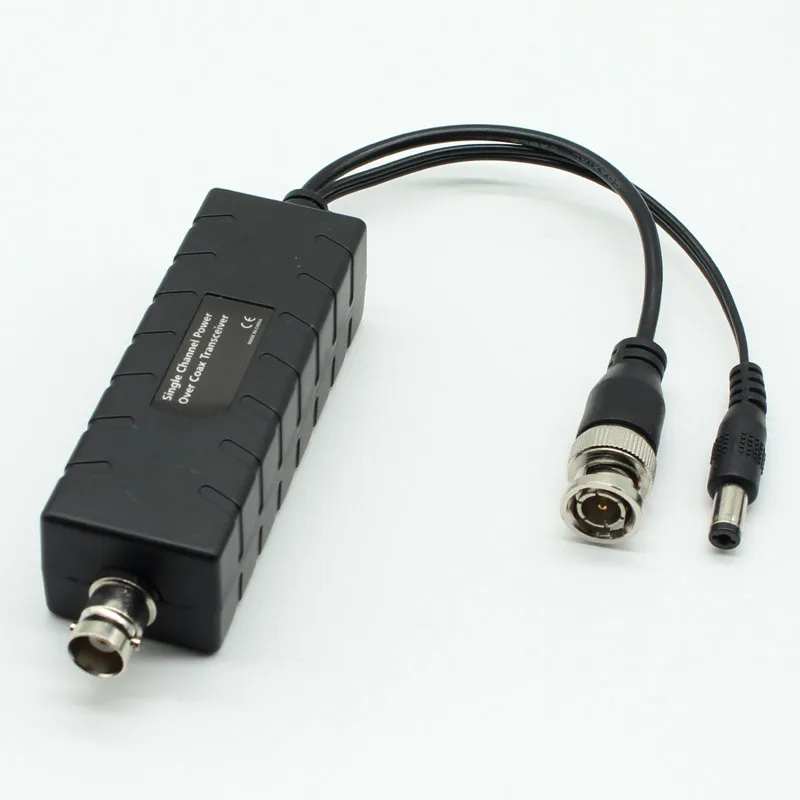

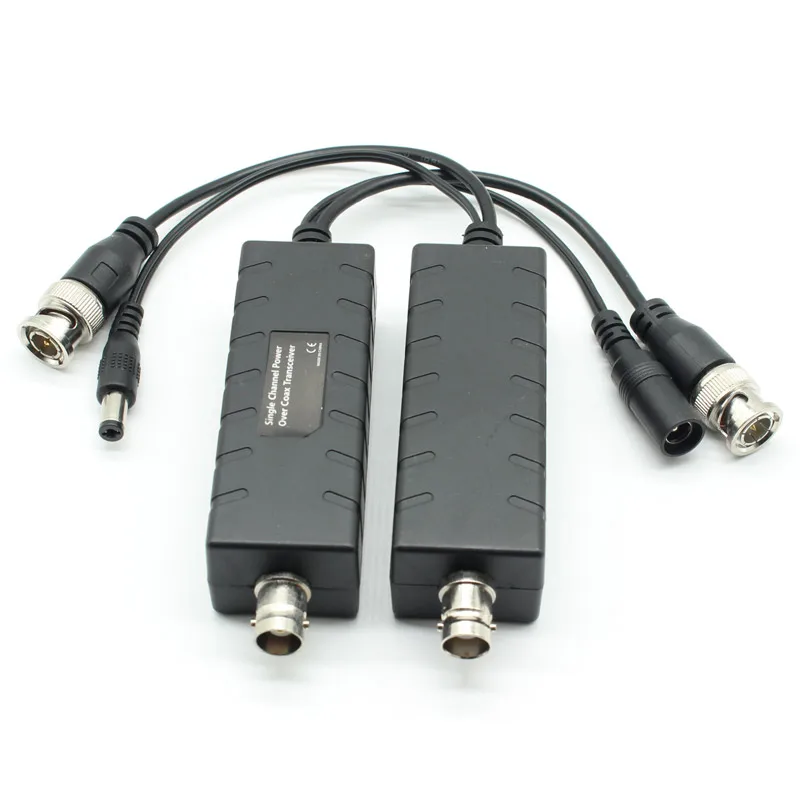

Одна пара мощность одного канала через коаксиальный трансивер BNC видео DC адаптер питания передачи до 400 м

Мощность одного канала по коаксиальному кабелю трансивер

Устройство используется для питания камеры безопасности с напряжением 12 В постоянного тока по одному коаксиальному кабелю и передачи/получения композитных hd-видеосигналов от камер по тому же 75 Ом коаксиальному кабелю (RG-59 и более высокого качества) на расстоянии до 400 м.

Мониторинг боковой вход 24-36в постоянного тока, подключи и играй, прост в установке, идеально подходит для мониторинга зон, где нет мощности, чтобы управлять камерой.

Типичные Применение

Особенности

1) Совместимость с HDCVI/HDTVI/AHD/CVBS, поддержка HDCVI OSD даты.

2) Входное напряжение: DC24-36V, выходная мощность до 12 В постоянного тока, 12 Вт.

3) Передача мгновенного видео без задержек.

4) Длинная передача: 400 м.

5) 1 кабель для питания и передачи видео, нет необходимости прокладывать линию переменного тока и устанавливать адаптер питания к камере, что снижает стоимость материала.

6) встроенная защита от перенапряжения и переходных процессов, отклонение от помех.

7) Внешняя оболочка: с удлиненным коаксиальным кабелем, легко установить с DVG, RG59, BNC.

Внешняя оболочка схема

Параметры

Установка процедуры

Выполните следующие действия по установке:

1) пожалуйста, выключите камеры, мониторы и видеорегистраторы и т. д. перед установкой. Или установка с питанием может повредить устройства;

2) Убедитесь, что используются коаксиальные кабели;

3) Подключите видеопередатчик к камерам через разъем BNC-M и DC;

4) Подключите видеопередатчик и приемник через коаксиальный кабель и подключите источник питания кабелем постоянного тока;

5) Подключите пассивный приемник к видеорегистраторУ или монитору через коаксиальный кабель;

6) проверьте все подключения и питание всей системы;

7) Проверьте, является ли изображение нормальным и все устройства работают нормально.

Устранение неполадок

Выполните следующие действия, если возникнут проблемы с установкой:

1) Проверьте, соответствует ли инструкция;

2) Проверьте, все ли соединение правильно, и если RG59 в порядке;

3) Убедитесь, что кабели качественные и реальное расстояние не превышает допустимое расстояние передачи;

4) Проверьте правильность подключения и питание всех устройств, как только нет изображения;

5) Замените данное устройство на нормальное рабочее устройство;

6) Пожалуйста, свяжитесь с вашим поставщиком, если проблемы все еще существуют.
