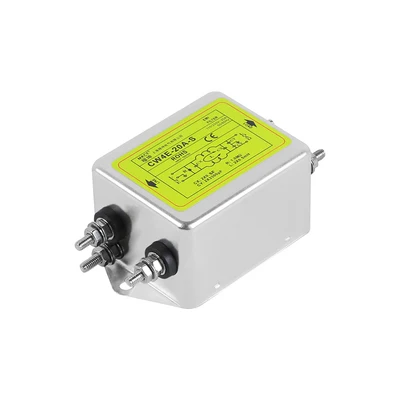

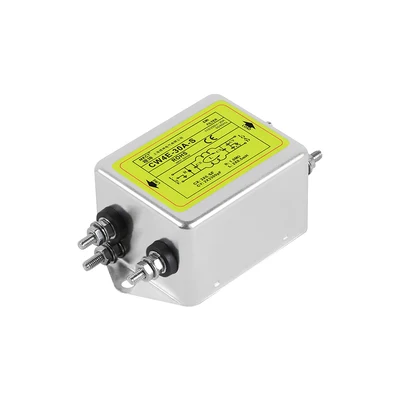

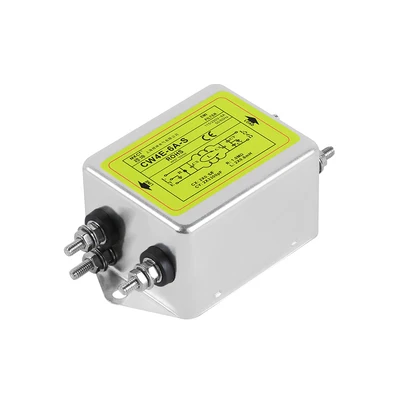

Однофазный AC 220V питания фильтр EMI анти-помех очистки аудио CW4E-S 3A6A10A20A30A

Описание

Болт однофазный общего назначения серии

Особенности и преимущества

Компактный размер, быстрое и простое крепление шасси

Различные клеммы стили

Хорошая проводимая производительность затухания, защита от скачков напряжения и подавление радиочастотных помех присутствует.

Типичные области применения

Электрического и электронного оборудования

Медицинский и бытовой техники

Оборудование для автоматизации, обработки данных и электронной обработки данных

Технические характеристики

Максимальное непрерывное рабочее напряжение:250VAC

Рабочая частота:50/60Hz

Номинального тока:3A-40A @ 40°Макс.

Высоковольтное испытательное напряжение (1 мин):Линия к линии 1500VDC/линия к земле 1500VAC

Температурный диапазон работы и хранения:-25°~ + 85° (25/085/21)

*

Суффикс"S"Представляет собой болтовое соединение.

**

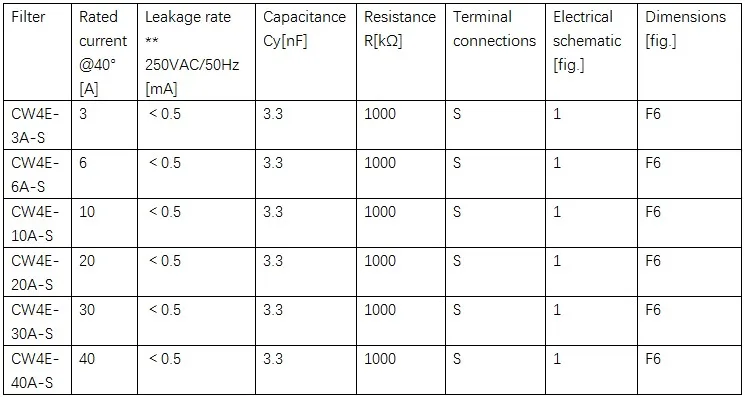

Максимальная утечка при нормальных условиях эксплуатации, Примечание: Если нейтральная линия прервана, худший чехол утечки может достигать в два раза больше.

Электрические схемы

Типичные фильтр затухания

За CISPR 17/50Ω[Система--Общий режим; ----- дифференциальный режим]

Размеры[Все размеры в мм]

Соединений Стиль"S"
