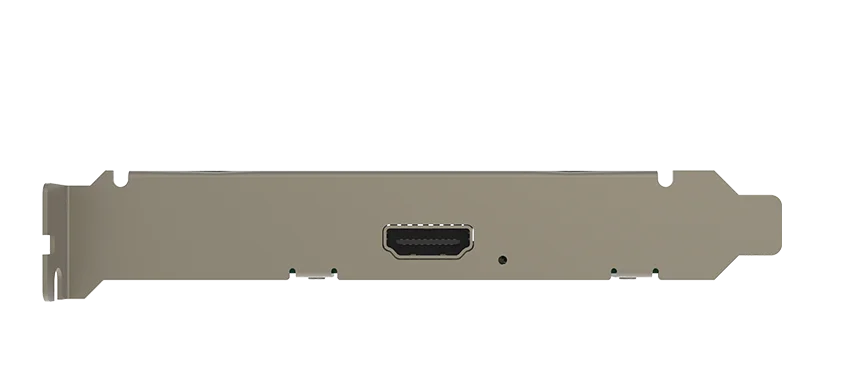

Одноканальная Pro Capture HDMI 4K PCI Express карта видеозахвата с SDK

Описание

Одноканальная Pro Capture HDMI 4 K 30Hz PCI Express карта видеозахвата с SDK

Поддерживаемые ОС
ОС Windows 7/8/8,1/10/2008/2008 R2/2012 (x86 и x64)
Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и architecture arm)

Поддерживает api
Windows
-DirectShow
-Directks
-Wave API/DirectSound/WASAPI
Linux
-V4L2
Мини-платье с юбкой-пачкой

Поддерживает программное обеспечение
VLC
VirtualDub
OBS
XSplit
VMix
Vidblaster
Последнюю версию Wirecast
Microsoft медиа-кодировщик
Adobe Flash Media энкодер
Любое другое программное обеспечение для кодирования/потоковой передачи DirectShow/V4L2

Вход интерфейсов
HDMI
-DVI-D 1,0
-HDMI 1,4

Выход интерфейсов
PCIe Gen2 x4

Вход Особенности
Автоматическое сканирование источников ввода видео при отсутствии входа сигнала в выбранный источник ввода
Ручной выбор источника видеовхода
Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при смене источника видеовхода
Ручной выбор источника аудиовхода
Поддержка стандартной перекладины на основе выбора источника видеовхода
Поддержка разрешения входного видео до 4096 × 2160 пикселей

HDMI конкретные Особенности
297 МГц HDMI приемник
Адаптивная HDMI эквалайзер
Поддержка по индивидуальному заказу, EDID
Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
Полная Колориметрия поддержка
Поддержка для 8-битный сигнализирует о том, что использование RGB/YUV 4:4:4 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц
Поддержка для 12-разрядный сигнализирует о том, что использование YUV 4:2:2 цветной отбора проб на пикселе со скоростью не более чем на 297 МГц
Поддержка сигналов 10/12 бит с использованием цветопередачи RGB/YUV 4:4:4 со скоростью пикселей не более 170 МГц
Поддержка извлечения аудио-информации и данных о состоянии канала
Поддержка извлечения информации о синхронизации видео
Поддержка извлечения информации в формате 3D
Поддержка извлечения кода времени sony/Canon DSLR
Поддержка режима «Side-by-Side Half», «Top-and-Bottom», «Frame Packing 3D»

Видео Выход форматов
Поддержка разрешения вывода изображения до 4096 × 2160 пикселей
Поддержка частоты кадров на выходе до 120fps. (Фактическая Выходная частота кадров может быть ограничена пропускной способностью PCIe и разрешением изображения)
Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12
Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY
Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32
Поддержка для 4:4:4 10-битная форматы: V410, Y410
Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Обработка видео Особенности
Два трубопровода обработки видео с ~ 360 Mpixels/s пропускной способностью обработки для каждого
Полный 10-битная обработка видео
Обрезка видео
Видео удаление зубного камня
Видео-де-переплетения
-Волна
-Топ из смеси и нижнего поля
-Верхнее поле только в том случае,
-Дно поле только в том случае,
Соотношение сторон видео преобразования
-Автоматический или ручной выбор входного соотношения сторон
-Автоматический или ручной Выбор выходного соотношения сторон
-Три режима преобразования соотношения сторон: игнор (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
Формат видео формата преобразования
-Автоматический или ручной выбор входного цветового формата и диапазона квантования
-Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
-Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
-Поддержка ограниченного или полного диапазона квантования
-Поддержка лимитированного, полного и «расширенного диапазона» насыщенности
Частота кадров видео преобразования
Видео OSD состав
-Поддержка экранного изображения (до 4096 × 2160)
-Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт на Системы
Поддержка нескольких карт, подключенных к одной системе
Бортовой поворотный переключатель для установки номера карты, с 16 позициями от 0 до F
Система аппаратного устройства будет отображать “01: Pro Capture HDMI 4K”, когда поворотный переключатель установлен в 1, и так далее
Названия видео-и аудиоустройств, отображаемые в вашем ПО, будут включать номер карты (установленный поворотным переключателем)

Несколько Выход потоков
Неограниченный выходной поток для любого входного канала
Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, депереплетение и настройки цвета для каждого индивидуального потока

Ультра низкая латентность Поддержка
Латентность 64 видео линий
Режим частичного уведомления в SDK

Штамп времени и синхронизация A/V
Аппаратная база 100ns часы с высоким разрешением
Рамки для аудио (192 аудио образцов) и видео кадров штампованы с аппаратными часами
Аппаратные часы можно синхронизировать между картами (через SDK)

Видео Выход SG-DMA
~ 1200 МБ/с. на канал DMA пропускной способностью в PCIe 2.x системы
~ 800 МБ/с. на канал DMA пропускной способностью в PCIe 1.x системы
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка DirectGMA для чипсетов видеоадаптера AMD
Поддержка чипсетов видеоадаптера GPUDirect для Nvidia

SDK
Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Драйвер Windows настроек
Всеми опциями можно управлять тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладин могут быть настроены через ключи регистрации

Обновление прошивки
Несколько карт в одной системе могут быть обновлены одновременно
Карты могут быть обновлены без выключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор
Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор
Низкопрофильная Плата расширения PCIe x4
92,76 мм x 68,88 мм (без кронштейн pci)

Мощность потребления
Максимальный ток при 12 В TBD
Максимальный ток при 3,3 В TBD
Максимальная потребляемая мощность TBD

Рабочая Защита окружающей среды
Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: от 5% до 90% без конденсации
